纯机械式气动自动切换阀式呼吸装置结构

在无电力供应的应急医疗场景、野外救援作业场景、特殊防爆作业环境下，常规电控通气设备往往受限于供电条件、防爆要求无法正常使用，这款纯气动自动切换阀式呼吸装置，正是针对这类特殊工况开发的机械通气结构，完全依托气路压力差实现工作状态切换，无需任何电子元件与外部供电即可独立运行，从根源上规避了电控系统的故障风险与环境适配限制。

该装置的核心控制逻辑依托恒压气源输入实现，整体在送气与排气两个状态间自动循环切换：送气状态下，受控的正压气流与匹配流量会通过气路输送至患者端，完成通气支持；当气路流量达到设定阈值后，自动切换阀组会切断送气通路，切换至排气状态，此时患者可在恒定低正压环境下完成自然呼气，维持足够的呼气末正压，避免肺泡塌陷问题。整个切换控制回路完全由机械部件构成，包含窄截面流道、可变形腔室两类核心结构，两类部件通过气路网络连通构成一阶气动自切换回路，结构逻辑简洁，非常适合开展一阶建模与仿真验证，通过调整各部件的结构设定值，即可可预测地调节潮气量、吸呼比、呼吸频率三类核心通气参数，无需复杂的控制算法介入。

从结构设计细节来看，流道与可变形腔室均配备滑动动壁结构，可在工作过程中实现流道尺寸的动态变化，适配不同通气阶段的气路通径需求。其中PEEP值与最大呼气压力参数，无需额外加装控制元件，仅通过匹配现成的压力调节器调节进气压力值即可直接设定，大幅简化了系统结构组成。整个装置不包含任何电子元件，所有运动部件均为纯机械结构，故障模式相比电控类呼吸设备大幅减少，可靠性在恶劣工况下更有保障。

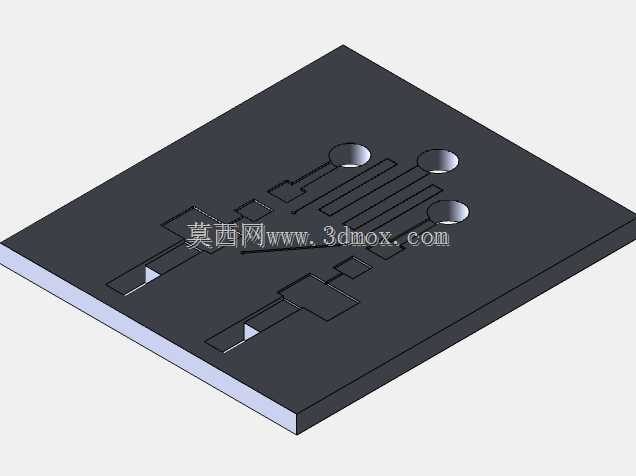

考虑到应急场景下的快速制造与装配需求，该装置的气动控制单元采用三层结构设计，核心部件仅包含两层可3D打印的硬塑料成型件、一层现成的膜片，三个组件可利用膜片自带的粘合特性直接完成集成装配，无需额外紧固件或密封件，整个组件的制造成本极低，现场装配仅需数分钟即可完成，非常适合应急场景下的快速生产与部署。在参数匹配上，该结构可实现吸呼比1:2、潮气量400毫升的常规成人通气参数设置，对应的流量-时间变化曲线可通过气路结构参数直接固化，无需后期调试。

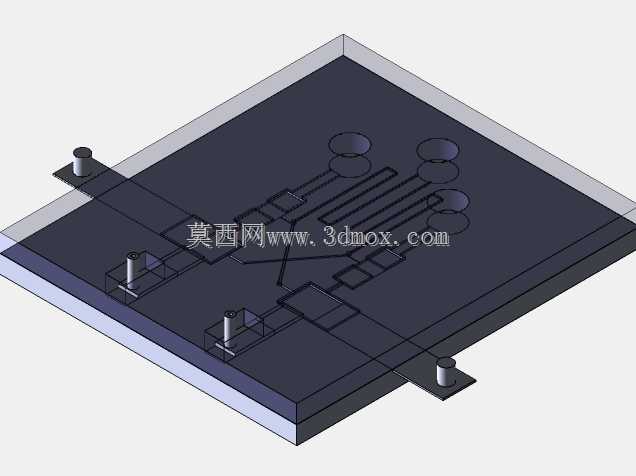

从安装边界与外形尺寸来看，整个阀组采用平板式集成布局，所有气路流道均集成在两层硬塑料基板内部，外接气源接口与患者端接口均布置在基板侧边，整体外形规整无突出活动部件，可直接嵌入便携呼吸设备的壳体内部，安装时仅需固定基板四角的安装柱即可完成固定，安装孔位采用通用间距设计，适配多数便携医疗设备的安装空间，基板厚度控制在较小范围内，不会占用过多设备内部空间，整体重量轻，便携性表现优异。气路接口采用标准快插接口尺寸，可直接匹配常规医疗气路的连接管路，无需额外转接头即可完成气路连接，现场部署效率极高。

在实际应用中，该结构除了用于应急呼吸设备外，还可拓展应用于需要周期性气路切换的小型气动设备中，依托其纯机械、无电源的特性，可在易燃易爆、强电磁干扰等特殊工况下稳定工作，气路切换的周期参数可通过调整可变形腔室的壁厚、流道截面尺寸进行定制化调整，适配不同的工作节拍需求。结构建模过程中，所有流道的通径变化、腔室的变形量均经过仿真验证，可直接用于开模生产或3D打印制造，无需额外开展结构验证工作，大幅缩短产品开发周期。
