PAPR鼓风机配套N95防护面罩附件结构

　　在呼吸防护装备的实际应用场景中，尤其是高污染、高病原暴露风险的作业环境下，传统N95面罩存在呼吸阻力大、长时间佩戴闷热潮湿、面部压痕明显等实际痛点，PAPR也就是动力送风过滤式呼吸器的配套附件，正是为解决这些一线使用问题开发的核心适配部件。这个附件的核心作用是作为送风通路与N95面罩主体的连接承载结构，将鼓风机输送的经过滤的洁净空气均匀导入面罩内部，在面罩与面部之间形成稳定的微正压环境，既可以避免外部未经过滤的空气从密封缝隙渗入，又能持续带走面部呼出的湿热废气，大幅降低长时间佩戴的呼吸负荷与不适感。

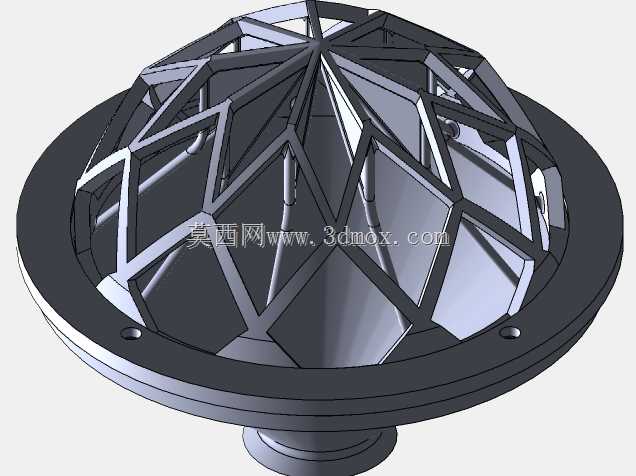

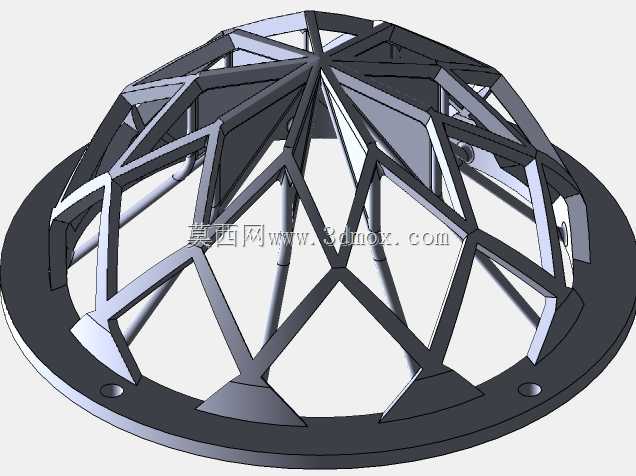

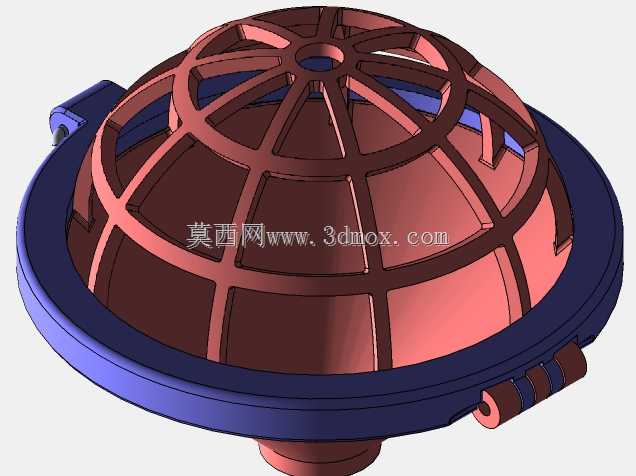

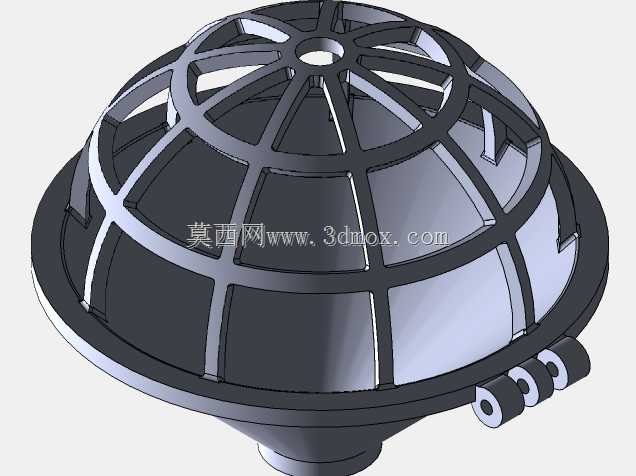

　　从结构设计思路来看，这个附件采用了穹顶式格栅支撑结构，外层的放射状加环向加强筋布局，一方面是为了在尽可能降低结构重量的前提下，保证足够的结构强度，避免佩戴过程中受挤压变形压迫面部，另一方面格栅之间的大镂空区域，是为了给气流留出足够的流通截面，减少送风阻力，让洁净空气可以均匀扩散到面罩内部的整个区域，不会出现局部气流直吹面部造成不适的问题。穹顶顶部的中心开孔，是送风管路的对接接口，接口处做了环形凸台结构，用来和送风软管做过盈配合密封，保证送风过程中不会出现漏气泄压的问题，维持面罩内部的正压值稳定。

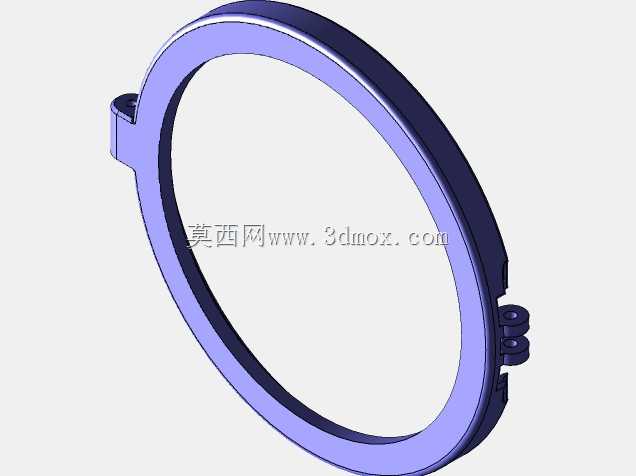

　　底部的环形法兰边是和N95面罩主体的密封贴合面，法兰边缘做了等距分布的卡扣卡槽结构，安装时可以直接卡入面罩主体对应的卡位，不需要额外的紧固件，拆装更换过滤组件或者清洁消毒的时候操作效率很高，法兰边的厚度做了渐变处理，靠近卡扣位置的厚度更大，用来承受卡接时的应力，避免长期拆装出现断裂失效。侧面的两个带孔凸耳，是头带的固定挂点，凸耳上的通孔做了圆角过渡，避免头带反复拉扯的时候出现应力集中开裂，凸耳的位置经过人体工学适配，对应人体面部两侧颧骨下方的位置，头带固定后可以让整个附件的受力均匀分布，不会出现局部压力过大造成压伤的问题。从安装边界来看，这个附件的整体外轮廓直径适配常规杯状N95面罩的标准尺寸，安装后不会超出面罩原有外轮廓太多，不会影响使用者佩戴其他防护装备比如护目镜、防护面屏，穹顶的高度控制在合理范围，既保证了内部足够的气流缓冲空间，又不会因为过高造成佩戴时磕碰周边物体，适合在狭窄作业空间内使用。结构的壁厚设计兼顾了强度与轻量化，采用薄壁加筋的结构形式，整体重量控制在很低的水平，长时间佩戴不会给面部增加额外的负重感，所有的棱边都做了圆角处理，没有尖锐的边角，避免佩戴过程中划伤皮肤或者划破面罩的密封层。

　　在实际使用中，这个附件可以直接适配市面上多数标准尺寸的杯状N95面罩，不需要对面罩本身做破坏性改装，只需要替换原有的呼吸阀组件就可以完成升级，将普通的自吸过滤式N95面罩改造为动力送风式的正压防护面罩，大幅提升防护等级与佩戴舒适度，适合医疗防疫、粉尘作业、化工喷涂等多种需要呼吸防护的场景使用。格栅的筋条宽度经过优化，既不会因为过窄导致结构强度不足容易断裂，也不会因为过宽遮挡气流通道，筋条的布局从中心接口向外放射，配合环向的连接筋，形成了稳定的网状支撑结构，即使受到正面的外力冲击，也可以将力均匀分散到整个环形法兰上，避免局部受力过大损坏。卡扣的结构做了导向斜面设计，安装时只需要对准位置轻轻按压就可以卡入到位，拆卸的时候只需要轻轻扳动卡扣就可以分离，不需要借助额外工具，方便一线使用者快速操作，卡扣的卡接量经过反复验证，既保证连接牢固不会在使用过程中意外脱落，又不会因为卡接过紧导致拆卸困难。
