仿生开源腿架组件支撑结构件

该结构件属于仿生下肢腿架的核心承载框架，主要应用于开源仿生假肢、低成本助行外骨骼的研发试制场景，也可适配桌面级3D打印的小型四足机器人腿部承载需求，作为连接动力输出模块、肢体接触衬垫、关节铰接组件的核心基体，承担整机载荷传递与部件定位的核心作用。从实际使用场景来看，这类框架多服务于个人DIY研发、高校机器人创新实训、低成本助行辅具试制领域，不需要开模量产的高成本投入，依托FDM3D打印工艺即可快速制作迭代，适配非商业化的开源项目快速验证需求。

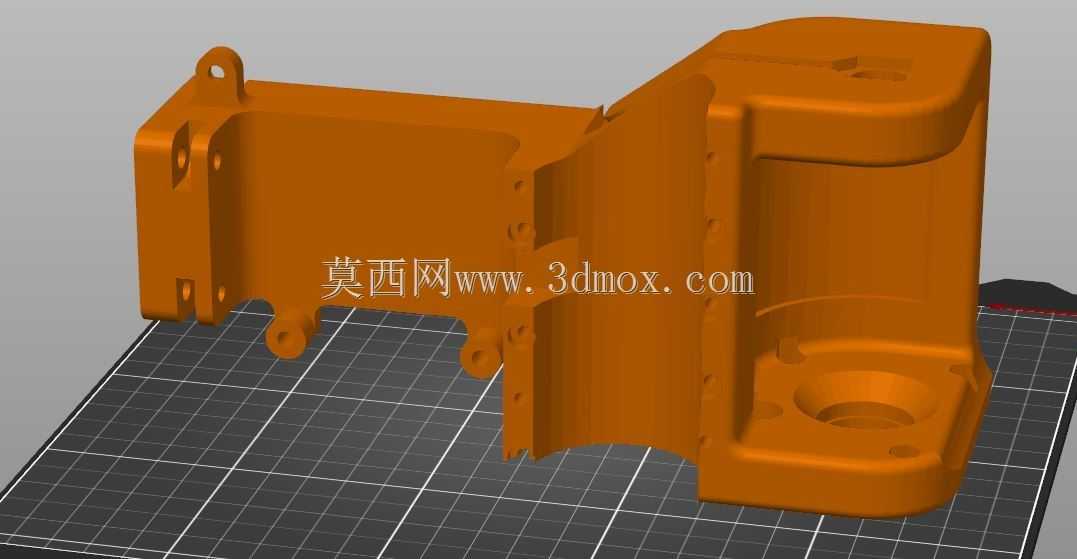

从功能特性上看，该框架采用一体化异形腔体结构，左侧设置带定位孔的平直安装面，预留了多组不同孔径的螺丝过孔与定位凸台，可直接固定腿部接触的柔性衬垫、绑带固定座，边缘的带孔挂耳用于穿设绑带，实现框架与人体残肢或者机器人肢体的绑定固定；右侧为阶梯式腔体结构，预留了轴承安装位、电机固定沉孔与走线槽，可容纳关节驱动舵机、角度传感器与传动齿轮组，腔体底部的沉孔用于安装关节输出轴的端盖，避免传动部件外露进灰。中间的弧形避让区完全贴合肢体轮廓或者机器人腿部杆件的运动包络，不会在关节摆动时产生运动干涉，所有边角均做了R2-R3的圆角过渡，既避免3D打印过程中出现应力集中导致的层间开裂，也能防止使用过程中锐边划伤使用者或者剐蹭线路。

设计思路上完全围绕FDM3D打印的工艺特性做了适配，整体结构没有大角度悬空面，除了安装孔位的内孔区域需要添加少量支撑外，主体结构可直接沿安装面方向摆放打印，不需要做复杂的支撑拆分；壁厚统一设置为1.8mm，适配4层0.4mm喷嘴的打印壁厚要求，填充率设置为60%即可满足日常使用的强度需求，既不会因为填充过高导致打印成本上升、重量过大，也不会因为填充过低导致承载时出现断裂。所有安装孔位均预留了0.2mm的打印公差，不需要二次铰孔即可直接适配M3、M4规格的标准自攻螺丝，孔位周边做了加厚的凸台处理，避免螺丝锁附时出现柱位开裂的问题。

安装边界方面，该框架整体最大外轮廓尺寸为128mm×76mm×54mm，左侧安装面的平面度公差控制在0.2mm以内，保证衬垫安装后不会出现翘边贴合不实的问题；右侧腔体的轴承安装位同轴度公差为0.1mm，可适配608ZZ标准深沟球轴承的压装需求，关节输出轴的中心高距离安装基准面为42mm，匹配常规20kg扭矩金属齿舵机的输出轴中心尺寸，可直接替换同规格的开源腿架项目配件，不需要额外调整连杆长度与舵机安装位置。框架整体打印完成后的净重约为38g，采用PLA耗材打印即可满足静态承载需求，如果需要应用在动态载荷更高的场景，更换为PETG或者ABS耗材打印即可提升抗冲击性能，不需要修改原模型的结构尺寸。

从实际装配逻辑来看，该框架作为中间连接基体，上侧可对接大腿段的连杆组件，下侧对接小腿段的摆动关节，左侧的安装面可根据使用需求粘贴不同厚度的EVA缓冲衬垫，适配不同粗细的残肢或者不同直径的机器人杆件，预留的走线槽可将舵机线、传感器线从腔体内部引导至控制板安装位，避免线路外露在关节运动过程中被拉扯断裂。所有连接位的孔位均做了等间距排布，可兼容多款开源仿生腿项目的安装孔距，使用者不需要重新设计连接法兰即可快速完成整机装配，大幅缩短原型机的试制周期。
