双耳式铰接连接固定支架结构设计

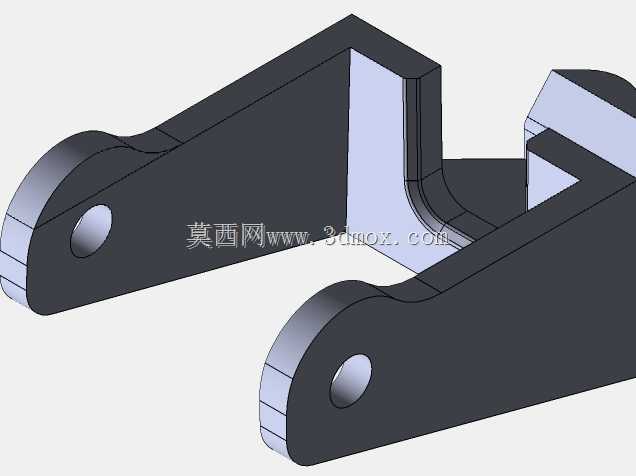

　　从结构设计逻辑来看，这款支架采用了对称式双耳布局，两个带通孔的铰接耳分别位于支架的两个延伸臂端部，通孔的轴线保持严格同轴，这是保证铰接销轴安装后转动顺畅不卡滞的核心要求，建模过程中需要严格控制两个孔的同轴度公差，实际加工时同轴度偏差需要控制在0.02mm以内，否则销轴穿入后会出现别劲的情况，长期往复转动会快速磨损销轴和孔壁，大幅缩短构件使用寿命。支架中间的弯折立边是主要的承载受力部位，采用了等厚度的板材弯折成型思路，弯折处做了圆角过渡处理，避免直角弯折带来的应力集中问题，这个圆角半径的取值通常和板材厚度保持1:1的比例，既可以保证弯折工艺的可行性，也能最大化降低弯折处的应力集中系数。这类双耳铰接支架在工业设备的活动连接场景中应用十分广泛，常见于需要实现小角度摆动、相对转动的机构连接部位，比如自动化生产线的连杆传动端、工装夹具的活动压臂连接位、小型设备的翻盖支撑结构、输送线的挡料摆臂安装位，都能见到这类结构的身影。它的核心作用是在两个需要相对转动的构件之间提供稳定的铰接支撑，同时传递对应方向的载荷，避免连接部位出现应力集中导致的结构失效。

　　两个延伸臂从立边位置向外平滑延伸，臂身采用了等截面设计，在靠近铰接孔的位置做了圆弧收边，一方面可以减少结构的整体重量，另一方面也能避免尖锐边角在安装调试过程中划伤操作人员，同时圆弧过渡的外形也能让臂身的应力传递更加均匀，不会在边角位置出现应力突变。从安装边界来看，这款支架的立边背面是安装贴合面，使用时可以将这个面贴合在设备的安装基准面上，通过焊接或者螺栓紧固的方式完成固定，两个铰接耳的通孔用于穿装铰接销轴，销轴和孔之间可以根据使用场景选择间隙配合或者加装铜套、轴承来降低转动摩擦，如果是需要频繁摆动的工况，通常会在孔内镶嵌自润滑铜套，减少日常维护的频次；如果是低速重载的场景，则会加装滚针轴承来提升径向承载能力。

　　设计过程中需要重点校核几个关键参数：首先是铰接孔的直径和销轴的匹配度，需要根据所传递的扭矩大小计算销轴的剪切强度，再反向推导孔的直径和臂身的厚度，保证耳板的挤压强度满足载荷要求；其次是两个铰接耳之间的开档尺寸，这个尺寸需要和被连接的构件端部厚度匹配，保留0.5-1mm的装配间隙，既不能间隙过大导致连接晃动，也不能间隙过小导致装配困难、转动卡滞；另外立边的高度和延伸臂的长度比例也需要经过力学核算，保证在额定载荷下臂身的变形量控制在允许范围内，不会因为刚性不足导致铰接部位出现偏载。从建模细节来看，这款支架的所有棱边都做了微小的倒角处理，没有尖锐的直角，这既符合机械设计的安全规范，也能在后续加工过程中避免边角磕碰掉渣，提升零件的外观质量。铰接孔的端面做了沉台设计吗？不，从模型呈现的结构来看，孔是直通孔设计，适合加装标准的销轴用挡圈来实现销轴的轴向固定，装配时在销轴两端卡入轴用挡圈，就可以防止销轴在转动过程中轴向窜动脱出，结构简单可靠，拆装维护都很方便。这类支架在实际使用中通常不会单独存在，都是和对应的连杆、摆臂、压头等构件配合使用，组成完整的铰接传动单元，设计时除了考虑零件本身的强度和刚性，还需要预留足够的转动空间，避免支架和相连构件在摆动过程中出现运动干涉，建模阶段就需要做对应的运动仿真，验证整个摆动行程内所有构件的相对位置，确认没有干涉点之后再输出加工图纸。

　　很多新手设计这类铰接件的时候容易忽略耳板外侧的空间预留，导致销轴安装后挡圈没有足够的安装空间，或者挡圈突出部分和周边构件发生摩擦，这些细节在三维建模阶段都需要提前考虑到，把装配需要的操作空间、构件运动的避让空间都纳入设计考量，才能保证加工出来的零件可以顺利装配并稳定运行。另外，支架的板材厚度选择也需要结合实际载荷来确定，不能盲目加厚导致结构笨重，也不能为了减重过度减薄导致刚性不足，通常会先通过力学仿真计算出额定载荷下的应力分布和变形量，在满足强度和刚性要求的前提下尽量选择较薄的板材，实现结构的轻量化设计。对于需要在腐蚀环境下使用的场景，这类零件通常会采用不锈钢材质加工，或者在表面做镀锌、喷塑处理，提升防锈耐腐蚀能力；如果是普通室内工况，采用Q235板材加工后做发黑处理就可以满足使用要求，加工成本也更低。
