星型五缸径向内燃机活塞连杆组件

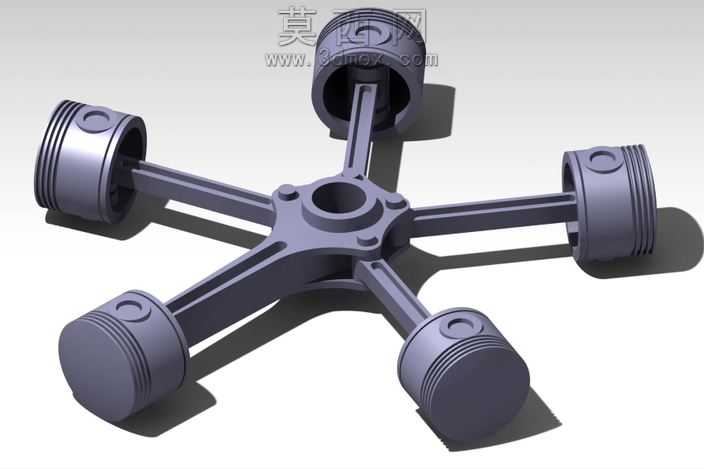

本模型为星型布局的径向引擎核心活塞连杆组件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循往复式内燃机的运动逻辑进行尺寸约束，确保各部件装配关系符合实际机械运动原理。模型整体以中心曲柄轴座为核心，五组完全相同的活塞连杆组件呈72度夹角均匀向外辐射排布，形成对称的星型结构，每一组连杆都通过铰接结构与中心基座连接，可直观还原径向引擎活塞往复运动带动中心轴旋转的动力传递路径。建模阶段对活塞的细节进行了精细化还原，包括活塞头部的环形凹槽、活塞销的装配孔位、连杆的变截面加强结构都做了精准复刻，所有部件的倒角、拔模斜度都按照实际机加工工艺要求设置，避免出现不符合生产逻辑的尖锐棱角与干涉结构。材质渲染阶段采用金属哑光灰作为主体材质，模拟铸铁发动机部件的磨砂金属质感，通过环境光遮蔽效果强化各部件的结构层次感，阴影投射角度经过调整，清晰凸显出五组组件的空间排布关系，让整体结构的立体感更加突出。设计思路上，该模型重点突出径向引擎区别于直列、V型引擎的布局特征，通过对称式的五缸排布直观展现这类引擎气缸围绕中心曲轴布置、结构紧凑、动力输出平顺的结构优势，建模时将所有部件设置为可拆分的独立装配体，既可以用于整体结构展示，也支持单独拆解观察单个活塞连杆组件的细节结构，可作为内燃机结构教学、动力原理演示的三维参考模型，帮助学习者直观理解径向引擎的动力传递逻辑与结构组成特点。
