宝马M5 2012款轿车外观造型三维设计

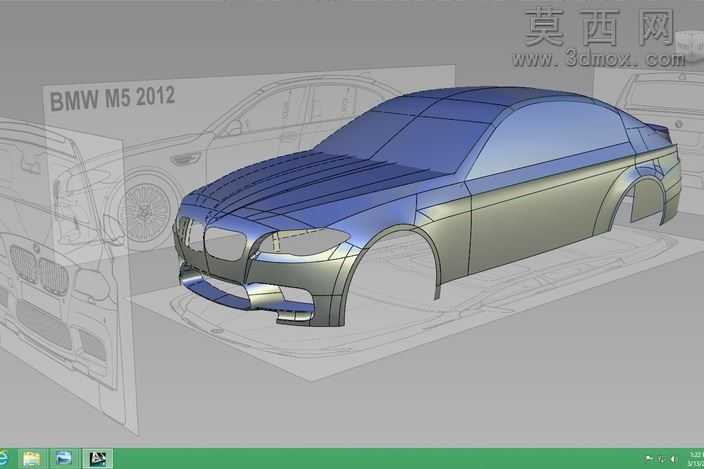

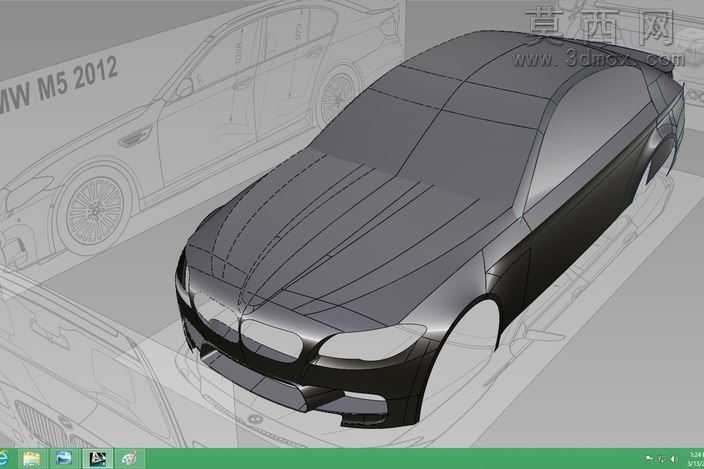

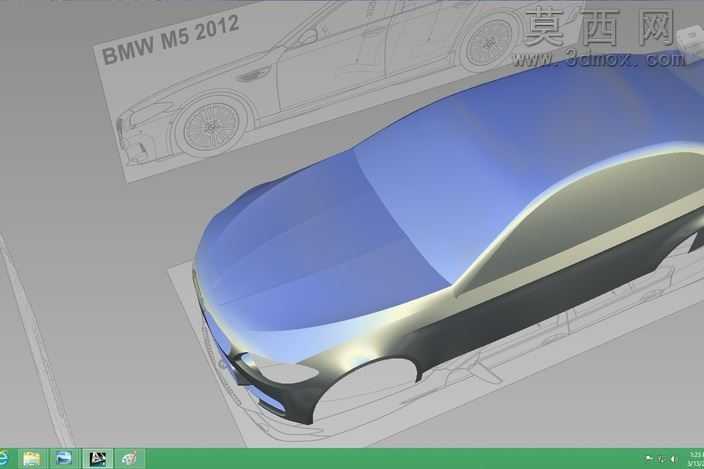

本作品为宝马M5 2012款轿车的外观曲面建模作品，建模过程参考实车正侧视等多视角参考图搭建基准平面，以Alias曲面建模逻辑推进车身整体造型的搭建。建模初期先勾勒车身侧面核心轮廓线，确定车顶溜背弧线、引擎盖筋线走势、腰线贯穿前后的曲率关系，通过搭建基础线框锁定整车长、宽、高比例，保证前后悬长度、轴距、轮拱位置与实车比例一致。曲面搭建阶段从引擎盖区域开始，先构建双肾格栅周边的基础曲面，调整曲面间的G2连续关系，保证光影反射下筋线硬朗且过渡自然；前保险杠区域分层构建进气口轮廓、雾灯区域曲面，预留出大灯安装的曲面边界，调整前唇的突出角度与曲面倾斜度，还原性能轿车的低趴视觉特征。车身侧面重点刻画腰线的曲面转折，通过多段曲面拼接实现腰线从前翼子板贯穿至车尾的流畅走势，轮拱区域做外扩的曲面处理，匹配性能车型的宽体视觉感受，车门曲面做轻微的内凹弧度处理，避免大面积平面带来的呆板感，同时调整曲面反光特性模拟金属漆面的质感。车顶曲面从A柱顶端顺滑过渡至C柱，勾勒出溜背造型的弧线，保证后风挡的倾斜角度符合实车特征，车尾部分构建后备箱盖的微翘曲面，预留尾灯安装位的曲面凹陷，后保险杠区域整合排气周边的曲面造型，调整后包围的层次感。当前作品已完成车身主要外覆盖件的大面搭建，曲面分块清晰，各曲面间的连续性已做初步调整，能够呈现出宝马M5 2012款的核心外观特征，但尚未完成细节部件的建模，包括大灯内部结构、格栅细节、门把手、外后视镜、轮毂轮胎等部件均未制作，车窗玻璃、车身饰条等细节也未做拆分处理，属于未完成的外观阶段建模作品。建模过程中重点打磨了车身大面的光影效果，通过调整曲面控制点让金属漆面的反射条纹流畅无扭曲，保证不同视角下曲面造型的协调性，为后续细节深化打下了基础。
