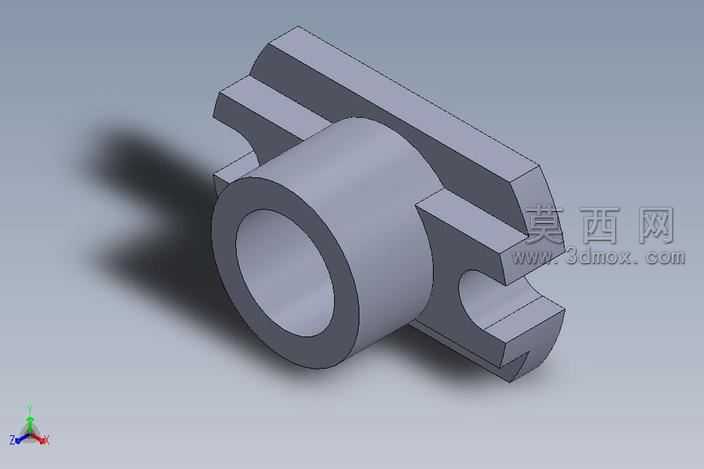

带翼式安装座中空轴套机械构件

该机械构件采用三维参数化建模方式完成整体设计，建模过程中以中心中空筒体为核心基准，先绘制筒体的内外径回转截面，通过回转特征生成主体筒身结构，保证筒体内壁的同轴度公差符合装配要求，中空通道可用于穿设传动轴、输送流体介质或是布置走线，适配多种运动机构的装配需求。在筒体的外侧对称延伸出两组带卡槽的翼状安装结构，建模时通过拉伸凸台特征生成翼板基体，再对翼板边缘做圆角过渡处理避免应力集中，翼板上的卡槽结构采用切除拉伸特征完成，卡槽的尺寸与安装基准面的位置经过精准约束，可实现构件在机架上的快速卡接定位，无需额外设计复杂的定位工装即可完成装配。构件整体采用金属哑光材质进行渲染，渲染过程中调整了环境光的漫反射参数，还原出金属机加工后的细腻质感，同时添加了柔和的投影效果，清晰展现出构件各部分的结构层次与空间位置关系，筒体与翼板的连接部位做了加厚处理，通过建模时的筋特征补强结构强度，保证构件在承受径向载荷与轴向冲击时不会出现连接断裂的问题。设计过程中充分考虑了运动场景下的使用需求，对构件的所有棱边都做了倒角处理，避免装配过程中划伤操作人员或是损坏配合零件，各安装面的平面度经过参数校验，保证装配后构件与相邻部件的贴合度，减少运动过程中的振动与异响。整体结构紧凑，没有冗余的设计特征，在保证结构强度的前提下尽可能控制构件重量，适配轻量化运动机构的使用需求，中空筒体的壁厚经过力学仿真校验，可承受额定转速下的离心力与传动扭矩，翼板上的卡槽可配合锁紧件实现轴向与径向的双重固定，避免构件在运动过程中出现窜动移位的问题。
