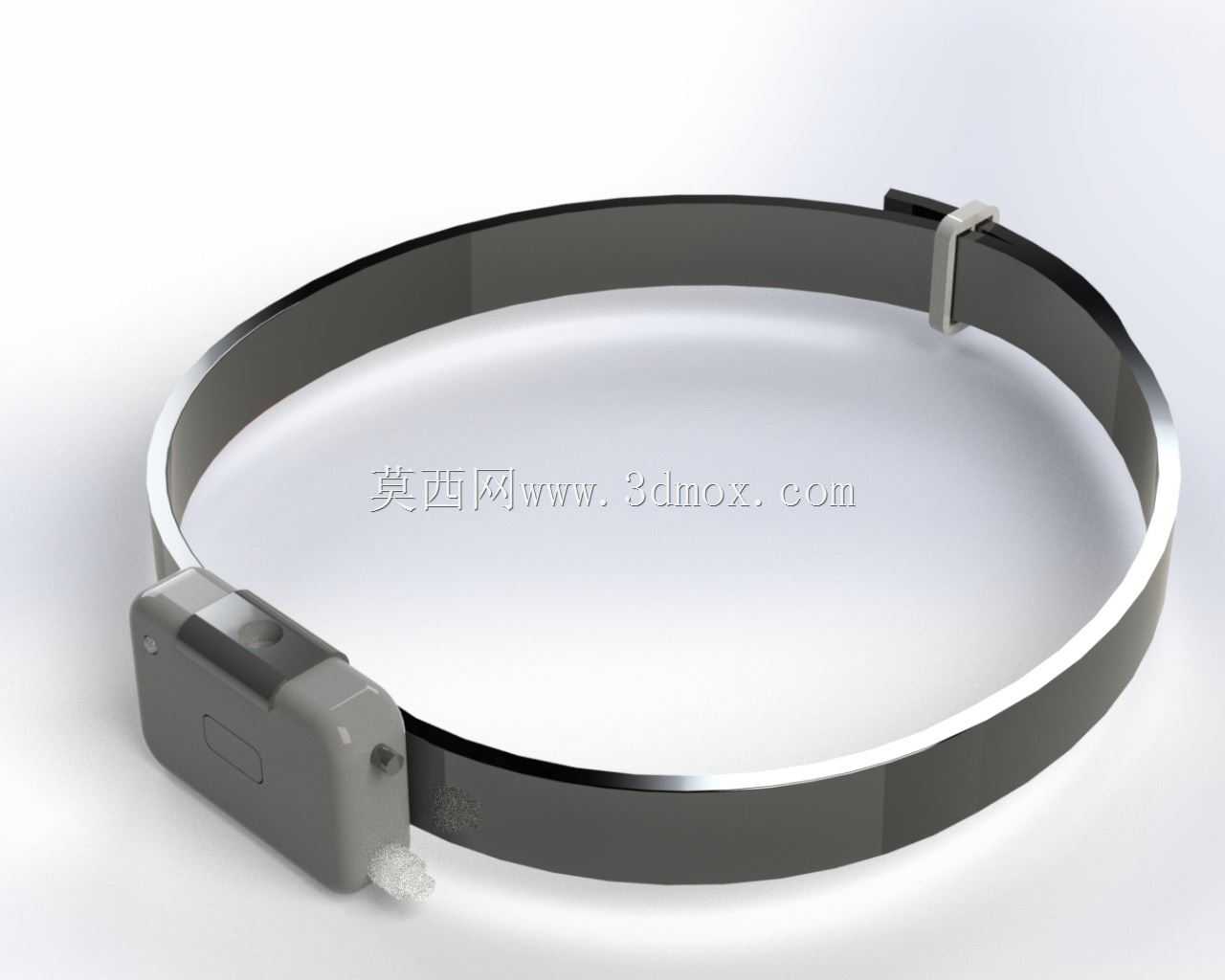

头戴式居家睡眠呼吸监测装置结构设计

这款头戴式睡眠呼吸监测装置的结构设计，核心围绕居家无扰睡眠监测的实际使用场景展开，区别于医用多导睡眠监测设备的复杂布线与专业操作要求，整体结构完全适配普通家庭用户的自主使用需求，无需专业医护人员辅助即可完成佩戴与监测操作。从实际使用场景来看，设备主要面向存在睡眠呼吸暂停风险的居家用户，在日常夜间睡眠过程中持续采集呼吸相关体征数据，无需用户在睡眠前完成复杂的传感器粘贴、线路连接操作，仅需将环带佩戴于头部对应位置即可启动监测，全程不会对正常睡眠姿态造成额外束缚，适配仰卧、侧卧等多种常见睡眠体位，不会因体位变动导致监测数据偏移或者设备脱落。

功能特性层面，设备主体集成模块内置体征采集单元、数据处理单元与供电模块，环带部分采用柔性窄边结构设计，宽度控制在12mm范围内，整体厚度不超过3mm，佩戴时与头部皮肤的接触面积控制在合理区间，避免长时间佩戴产生局部压痕或者异物感。环带的调节结构采用滑动式卡扣设计，可适配52cm至62cm范围的头围尺寸，调节过程无多余突出结构，不会在侧卧时硌压耳部或者枕部区域。主体模块与环带的连接采用嵌入式固定结构，模块整体突出环带表面的高度不超过18mm，边角全部做R3以上的圆弧过渡，避免睡眠过程中剐蹭面部皮肤或者勾扯枕巾、头发等物品。

设计思路上，整体结构优先保障佩戴舒适度与监测稳定性的平衡，没有采用传统额贴、指夹式监测设备的固定形式，而是通过环绕式柔性带将采集模块稳定固定在口鼻附近的对应监测位置，模块上的采集端面与皮肤之间保留1mm至2mm的间隙，既不会因为直接接触皮肤造成佩戴不适，也不会因为间隙过大导致呼吸气流采集精度下降。设备的操作按键设置在主体模块的外侧端面，按键凸起高度不超过1mm，按压力度控制在5N左右，避免睡眠过程中误触导致监测中断，同时按键表面做防滑纹理处理，用户在黑暗环境中也可通过触感快速找到按键位置完成启停操作。

从安装边界与尺寸约束来看，主体模块的长宽尺寸控制在35mm×25mm范围内，整体重量不超过28g，佩戴后不会对头部造成额外负重感，环带采用内置弹性记忆钢片外包医用级软胶的结构，钢片的回弹力度经过反复调校，佩戴时的环向压力控制在1.2N至1.8N区间，既可以保证设备在翻身、转头等动作下不会移位，也不会因为压力过大造成头部局部血液循环不畅。模块的充电接口设置在模块尾端，采用隐藏式防水胶塞设计，日常使用过程中汗液、偶尔的溅水不会渗入模块内部造成电路损坏，接口位置避开了与皮肤直接接触的区域，充电时无需将整个环带从头部取下，仅需掀开胶塞即可连接充电线。

结构细节处理上，所有与皮肤接触的表面都做了哑光亲肤涂层处理，没有尖锐棱角或者拼接缝隙，避免长时间接触造成皮肤过敏或者积纳汗渍。环带与主体模块的连接位置做了平滑过渡处理，没有台阶式凸起，减少佩戴时的异物感。设备的整体结构拆分件控制在3个以内，分别为主体模块上壳、下壳以及柔性环带组件，装配时采用卡扣加超声焊接的固定方式，没有外露的螺丝孔或者拼接缝，日常清洁时可以直接用湿纸巾擦拭表面，不用担心液体渗入设备内部。

针对居家使用的实际工况，结构设计时还考虑了不同用户的佩戴习惯差异，环带的柔性钢片可以根据用户头型做小幅度的形状微调，适配不同的头部轮廓，不会出现部分用户佩戴过松、部分用户佩戴过紧的问题。采集模块的端面角度做了15度的预倾斜设计，佩戴后采集端面可以正对呼吸气流方向，不需要用户额外调整模块角度即可保证采集精度，降低用户的使用门槛。整个设备没有任何外接线材，所有功能单元全部集成在头戴结构内部，避免睡眠过程中线材缠绕带来的安全隐患，也不会因为线材拉扯导致设备移位。
