指夹式便携脉搏血氧检测设备结构设计

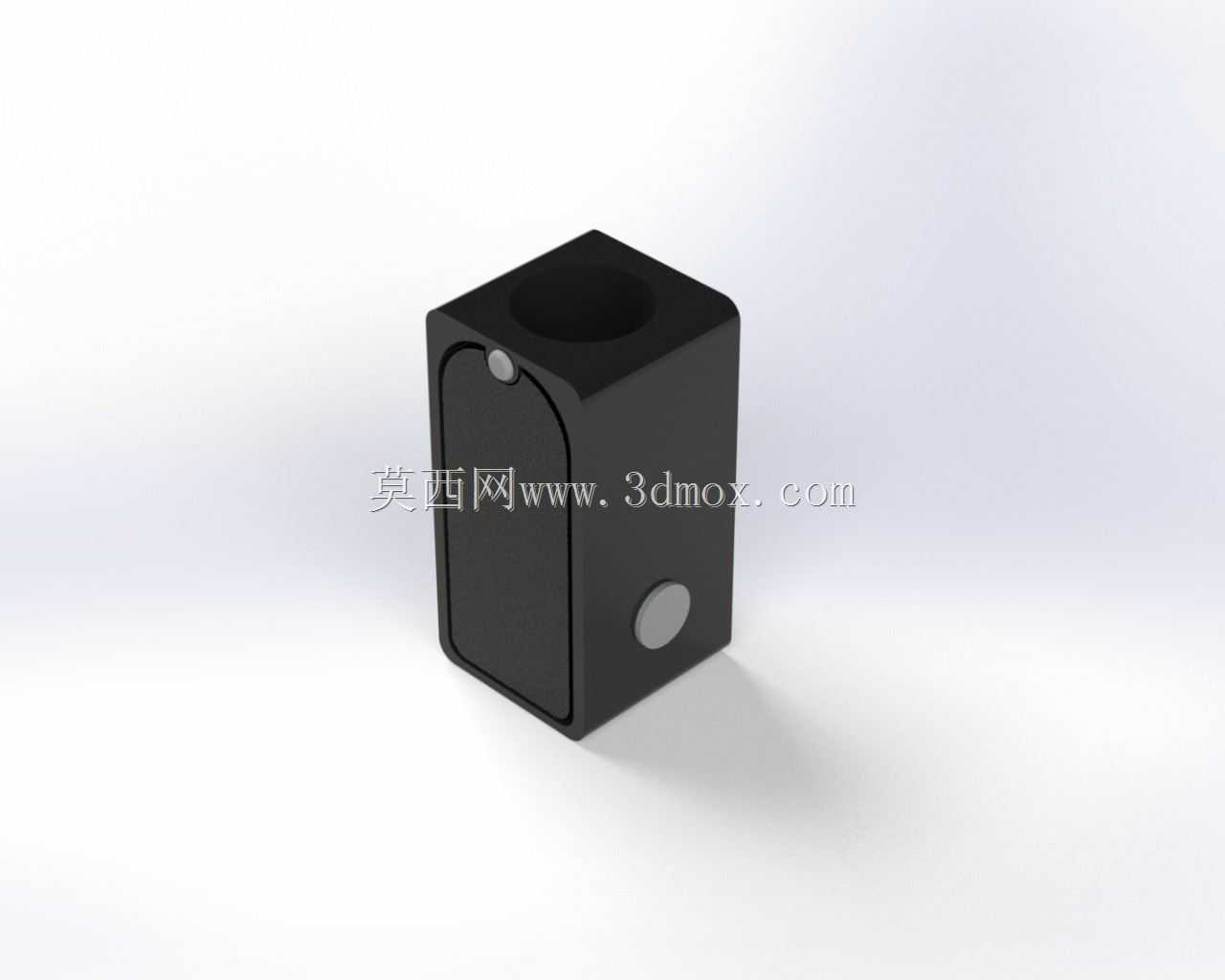

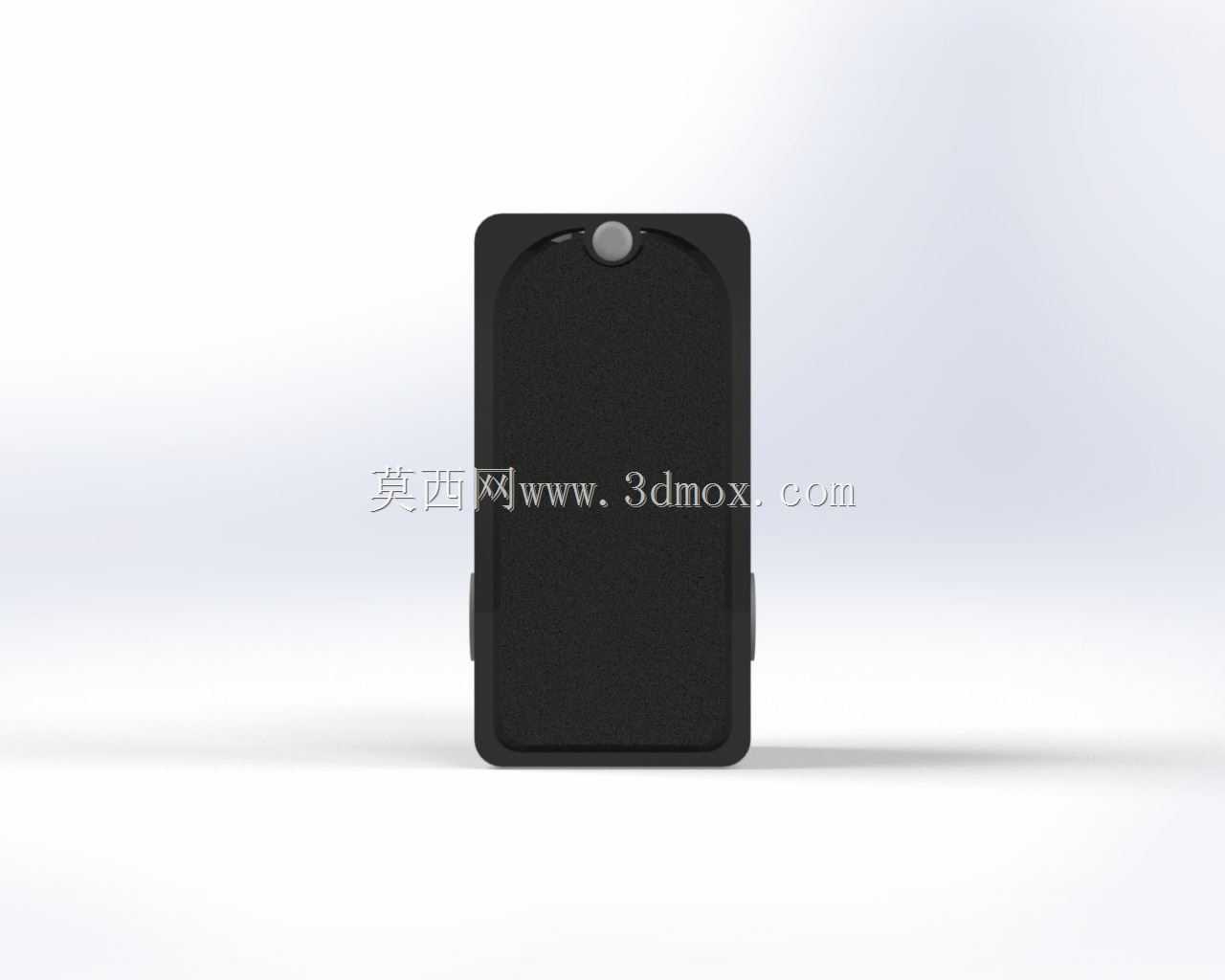

　　在日常居家健康监测、基层诊所巡诊、户外作业人员健康巡检这类场景里，指夹式脉搏血氧检测设备是出镜率极高的小型监测终端，不需要复杂的接线操作，单次检测数秒就能读取血氧饱和度、脉率两项核心生理指标，相比大型台式监测设备，它的便携属性决定了结构设计必须围绕紧凑、可靠、握持佩戴舒适几个核心维度展开。从结构布局来看，这款设备采用立式方块集成化壳体设计，没有外露的突兀接线或凸起结构，整体外轮廓做了小圆角过渡处理，避免直角棱边在携带过程中剐蹭衣物、或者佩戴时硌伤指部皮肤，壳体正面预留了弧形指槽安装位，指槽边缘做了内收的弧度处理，匹配人体手指指腹的自然曲面，当手指插入检测位时，指腹能自然贴合内部的光电检测模组，不会因为姿态偏移导致检测数据出现偏差。

　　设备侧面设置的圆形按键采用下沉式安装设计，按键表面和壳体外表面基本齐平，既避免了携带过程中误触触发开机耗电，也能保证按压时的反馈手感清晰，按键周边的壳体做了0.2mm的凸圈防护，防止日常跌落时按键直接受冲击损坏内部微动开关。内部结构排布上，光电发射与接收模组被固定在指槽上下对应的安装柱上，安装柱的定位公差控制在±0.05mm以内，保证发射端的红外光、红光能准确穿透指端组织被接收端捕捉，避免因为壳体装配偏差导致光程偏移，影响检测精度。电池仓集成在壳体下半部分，和检测模组之间设置了独立的屏蔽隔层，防止电池供电时的纹波干扰光电信号的采集，隔层同时作为结构加强筋，提升壳体整体的抗扭强度，即使从1.2米高度自由跌落到硬质地面，壳体也不会出现开裂、内部模组移位的问题。设备顶部预留的圆形开孔是挂绳安装位，孔位内部做了金属衬套强化，避免长期挂绳拉扯导致塑料孔位开裂，适配户外作业、外出就医时挂在颈绳或者背包带上的携带需求。

　　从安装边界来看，这款设备整体尺寸控制在单手可握持的范围内，指槽的开口尺寸适配10-22mm直径的手指，覆盖从儿童到成人的大部分指围尺寸，指槽内部的硅胶垫采用可拆卸式安装结构，方便长期使用后更换清洁，硅胶垫的邵氏硬度控制在40度左右，既保证佩戴时的贴合度，不会因为过硬压迫指端导致血流不畅影响检测结果，也不会因为过软容易出现形变错位。壳体的合模线设置在设备侧面的居中位置，合模错位量控制在0.03mm以内，不会出现刮手的毛边，上下壳体采用卡扣加两颗微型螺丝的固定方式，卡扣分布在壳体四个边角，螺丝隐藏在底部的防滑胶垫下方，既保证壳体装配后的连接强度，也避免螺丝外露影响整体外观的整洁度。

　　设备前端的检测窗口采用高透红外亚克力材质，透光率达到92%以上，窗口表面做了防刮硬化处理，日常擦拭、接触不会留下划痕影响光线穿透，窗口和壳体的配合采用超声波焊接工艺，焊接缝隙控制在0.02mm以内，达到日常防泼溅的等级，即使日常使用中接触到汗液、少量溅水也不会渗入内部损坏电路。在实际使用场景中，这类设备不需要额外的配套配件，单设备即可完成全部检测操作，开机后插入手指等待数秒即可完成读数，结构设计上没有易损的活动部件，指夹的弹性结构采用内置的不锈钢弹片，弹片经过10万次按压疲劳测试，不会因为长期使用出现弹性衰减，导致指夹夹持力度不足、检测时设备脱落的问题。弹片的表面做了绝缘喷塑处理，避免和内部电路接触造成短路风险。从结构建模的角度来看，这款设备的所有零件都采用自顶向下的设计思路，先确定内部电路板、电池、检测模组的固定位置，再围绕核心元器件的排布设计壳体的外形，所有的安装柱、卡扣、加强筋的位置都和内部元器件的固定孔位一一对应，避免出现干涉问题，壳体的壁厚控制在1.8mm，既保证足够的结构强度，也不会因为壁厚过大导致整体重量超标，整机重量控制在30g以内，佩戴在手指上不会有明显的坠重感，适合长时间连续监测使用。
