商用健身房可调节配重式哑铃结构设计

这款可调节配重哑铃的结构设计，核心面向商用健身场景的高频使用需求，区别于家用固定配重哑铃的轻量化设计，整套结构在耐用性、调节便捷性、握持稳定性上做了针对性的工程优化。从实际应用场景来看，这类哑铃主要覆盖商业健身房、单位体能训练室、专业运动康复中心的力量训练需求，需要适配不同训练水平使用者的负重要求，同时承受高频次的配重拆装、反复握持发力带来的结构载荷，因此在结构设计阶段就把抗冲击、耐磨损作为核心设计指标。

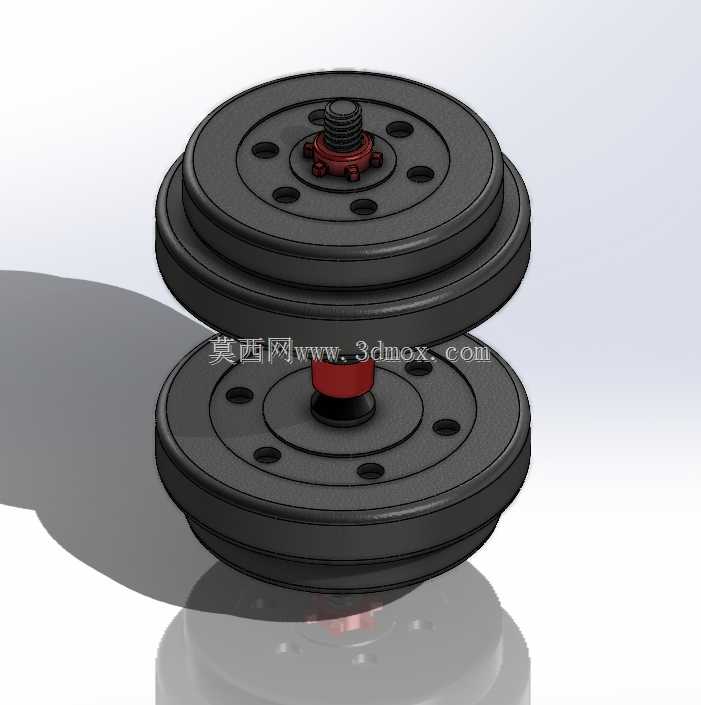

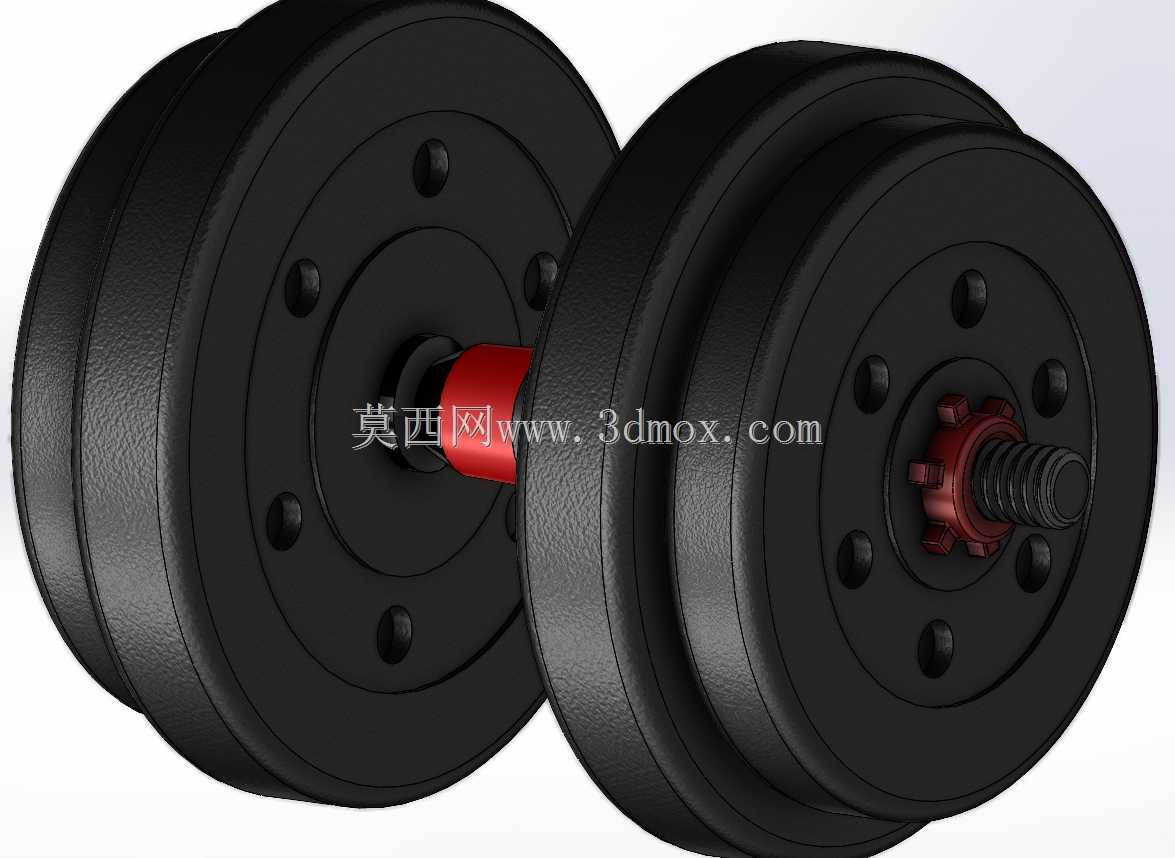

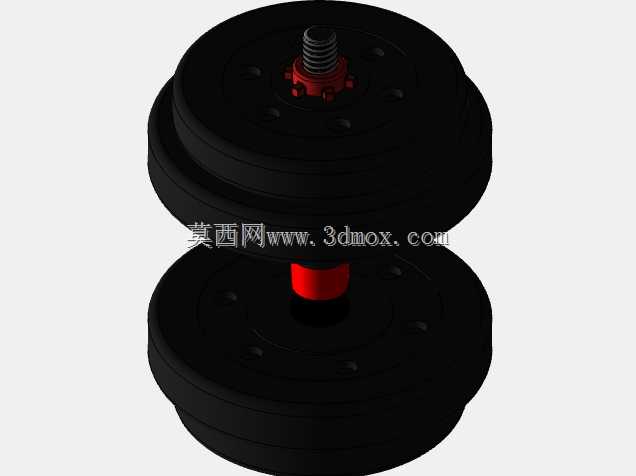

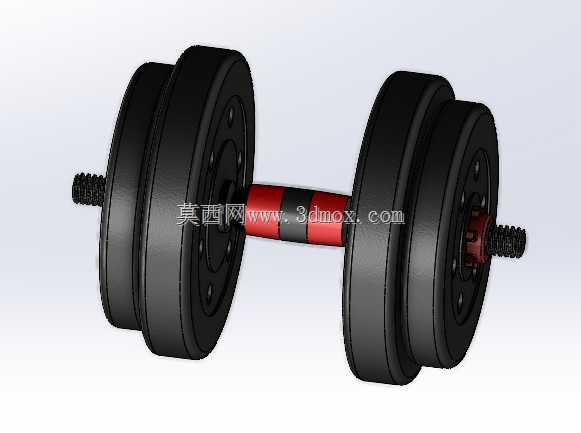

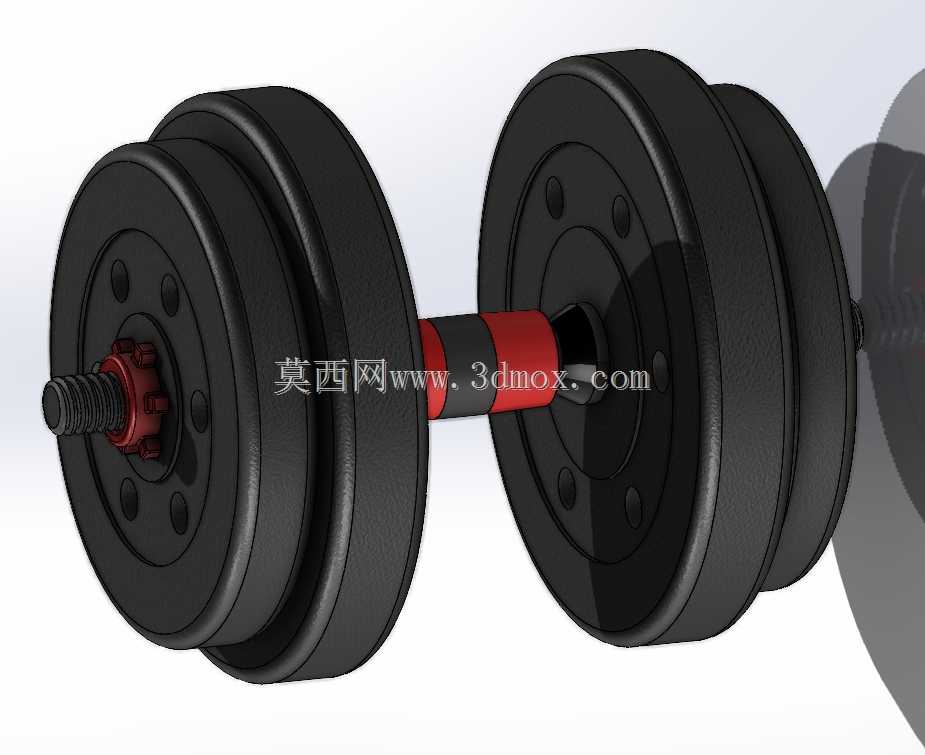

整套哑铃的结构分为握持杆、配重片组、锁紧机构三个核心部分。握持杆采用中间段滚花防滑设计，握持直径控制在32mm，匹配绝大多数成年使用者的握持围度，杆身中间的红色标识段为握持定位区，避免使用者训练时握位偏移导致的两侧配重受力不均；杆身两端加工有梯形螺纹，用于配合锁紧机构固定配重片，螺纹段长度预留了足够的配重增减空间，单杆最大可承载6片标准配重片，覆盖2.5kg到25kg的负重调节范围，满足从入门热身到高强度力量训练的负重需求。

配重片采用外层包胶内层铸铁的复合结构，单片重量误差控制在±20g以内，避免两侧配重偏差导致的训练时受力歪斜；配重片中心孔与杆身的配合间隙控制在0.2mm，既保证拆装时的顺畅度，又不会因为间隙过大导致训练时配重片晃动产生异响；每片配重片外侧设计有6个均匀分布的定位凹坑，叠装时相邻配重片的凹坑可形成嵌合定位，避免多片配重叠装后出现相对转动，提升训练过程中的结构稳定性。

锁紧机构采用快拆式旋锁结构，搭配红色锁紧压圈，旋转1/4圈即可完成锁紧或解锁操作，相比传统的螺母锁紧结构，调节配重的时间可缩短60%以上，适配健身房场景下多人轮换使用时快速调整配重的需求；锁紧压圈内侧设计有防滑齿，锁紧后可牢牢抵住最外侧配重片，即使在大重量卧推、弯举等发力幅度较大的训练动作中，也不会出现配重片松脱滑落的问题。

从安装边界尺寸来看，单组哑铃在满配6片配重时，整体长度为420mm，配重片最大直径为200mm，放置在常规哑铃架上时，相邻哑铃的摆放间距预留50mm即可满足取放需求，不会出现干涉问题；握持杆两端的螺纹段末端设计有限位凸台，即使锁紧机构意外松脱，配重片也不会从杆端完全滑出，从结构层面规避训练过程中的安全风险。

设计过程中针对结构强度做了校核，握持杆采用45号钢调质处理，表面做镀铬防锈处理，可承受最大1200N的径向载荷，满足大重量训练时的受力要求；配重片的包胶层采用高弹性耐磨橡胶，落地时可有效缓冲冲击力，避免砸坏地面同时减少噪音，适配商用健身房的使用环境要求。整套结构没有多余的复杂零件，所有易损部件都采用通用标准尺寸，后期维护更换配件时无需定制加工，可直接采购标准件替换，降低长期使用的维护成本。
