大学生方程式赛车钢管桁架式车架结构

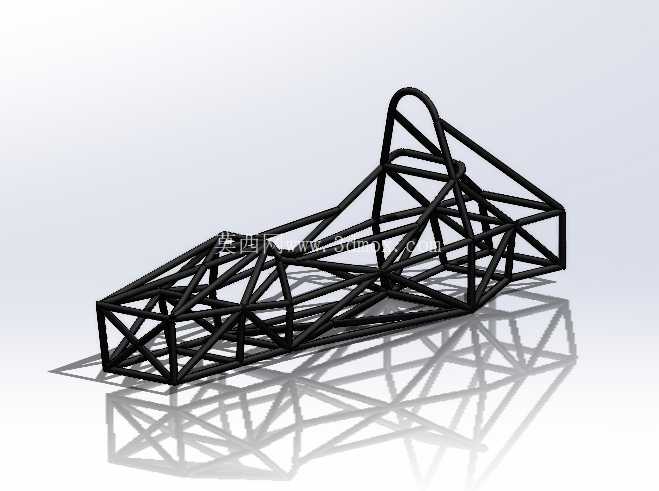

这套钢管桁架式车架结构，是面向大学生方程式赛事打造的核心承载基体，所有赛车子系统都需要依托该结构完成安装定位，直接决定整车的动态响应特性与碰撞安全冗余。从赛事实际应用场景来看，这类车架需要同时满足多维度的工程约束：首先是赛事规则的硬性边界，主环、前环、侧边防撞结构的钢管规格、壁厚、材料牌号都有明确强制要求，建模过程中需要先搭建规则要求的基准线框，确保所有强制结构的空间位置完全符合赛规，避免后续实车搭建出现合规性问题。

设计思路上没有采用一体式单体壳结构，而是选择空间钢管桁架方案，核心是兼顾学生团队的加工可行性与结构迭代效率——钢管切割、弯管、焊接的工艺门槛更低，团队不需要大型热压罐、高精度模具这类高成本加工设备，就能完成车架的实物制作，同时后续如果需要调整悬架硬点、动力系统安装位，只需要局部切割替换对应管段即可，不需要整体重做基体结构。

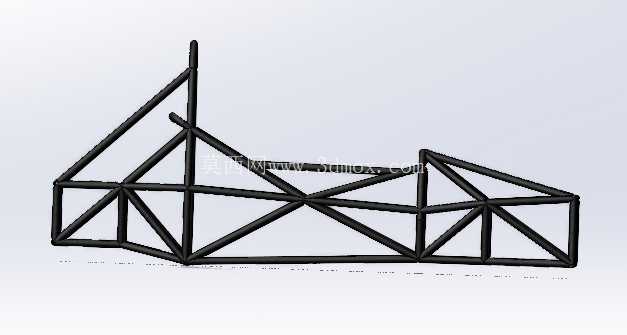

从结构功能特性来看，整个桁架采用三角形稳定构型排布，每一段钢管都只承受轴向拉压载荷，尽可能避免管材承受附加弯矩，在保证结构刚度的前提下最大化降低自重。主环位置采用大直径加厚钢管，作为整车最高的承载结构，既承担翻滚时的乘员保护功能，也为安全带安装点、后悬上摇臂安装点提供足够的刚度支撑；前环结构围绕乘员舱前部布置，为转向机构、踏板总成提供安装基准，同时配合前部的吸能结构，在正面碰撞时引导冲击力沿预设管段传递，避免乘员舱出现侵入变形。

侧边防撞结构采用斜向交叉的钢管排布，在侧面碰撞时可以将冲击力快速分散到整个车架平面，避免局部管段失稳弯折；前部伸出的桁架结构为前悬、制动管路、散热系统提供安装空间，后部延伸的管架则用于固定动力总成、差速器、后悬结构，所有安装硬点在建模阶段就做了同轴度、平面度的基准约束，确保后续悬架安装完成后，轮跳过程中定位参数的变化量处于设计区间内。

尺寸与安装边界的设定完全围绕175cm身高的乘员适配展开，乘员舱内部的横向宽度、腿部纵深、头部与主环的安全距离都预留了足够的操作空间，避免驾驶过程中头盔、四肢与车架结构发生干涉。车架底部的平面基准统一，所有底部安装点都处于同一水平参考面上，方便后续底板、电池盒、低压线束的固定安装；车架与悬架连接的所有硬点都预留了焊接凸台的安装位，避免直接在薄壁钢管上攻丝导致的螺纹强度不足问题。

实际建模过程中，每一段钢管的连接节点都做了相贯线处理，确保管材之间完全贴合，减少焊接时的缝隙，降低焊接应力集中的风险；对于受力较大的节点位置，比如主环与底架的连接点、悬架安装点，都额外增加了加强筋片的结构，提升节点的抗疲劳强度。整个车架的重心位置在建模阶段就做了初步配平，确保整车装配完成后，重心高度处于合理区间，前后轴荷分配接近赛事要求的最优比例，为后续的整车动力学调校提供良好的基础。

这类桁架式车架的设计逻辑，核心是在规则约束、加工能力、性能目标三者之间找到平衡，不需要盲目追求极致的轻量化指标，而是优先保证结构的可靠性与安装精度，毕竟赛事过程中车架一旦出现开裂、变形问题，会直接导致整车失去参赛能力，足够的刚度冗余、合理的力流路径、清晰的安装基准，才是这类学生赛事车架设计的核心诉求。
