轮椅性能双鼓测试装置结构设计

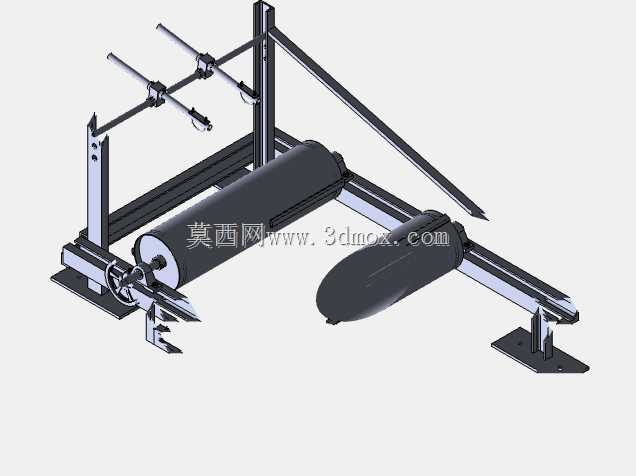

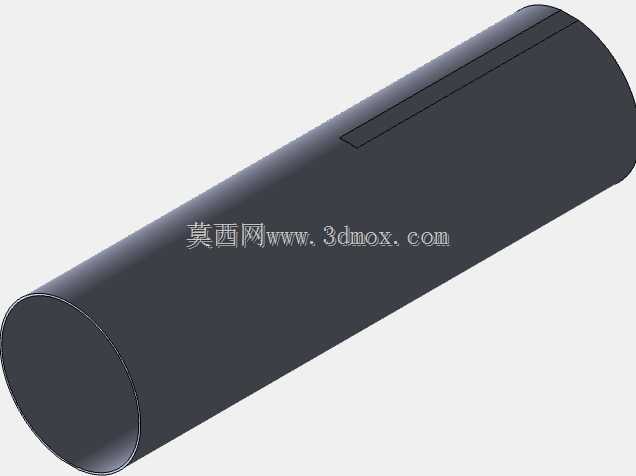

这套双鼓测试装置，核心服务于康复辅具领域的轮椅产品性能验证环节，是轮椅出厂检测、研发迭代阶段必不可少的专用试验工装。从结构布局来看，装置采用卧式双辊轴作为核心承载模拟单元，两个平行布置的鼓形辊轴可模拟不同路面的滚动阻力工况，辊轴表面可根据测试需求更换不同粗糙度的包覆层，分别对应平整硬质路面、软质路面、粗糙颠簸路面等多种实际使用场景，能够复现轮椅在日常使用中遇到的绝大多数滚动接触工况。

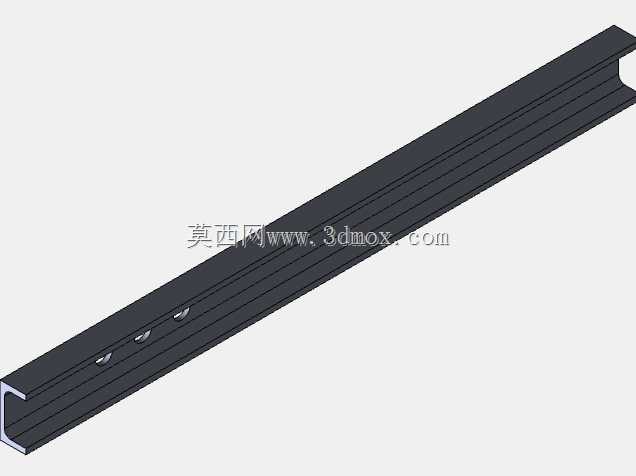

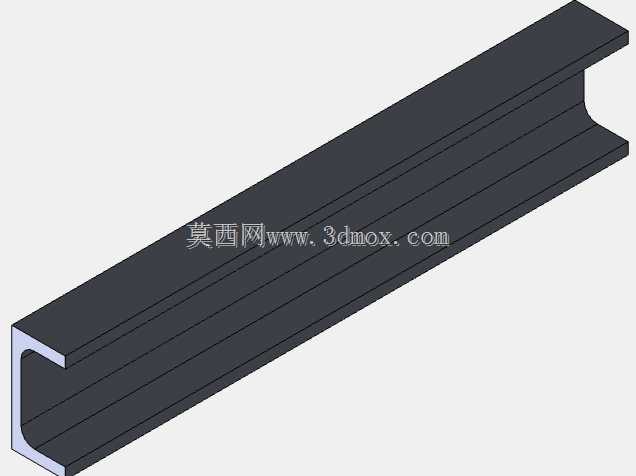

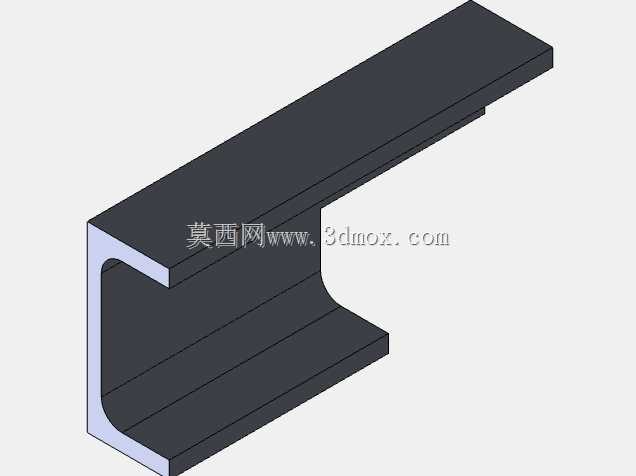

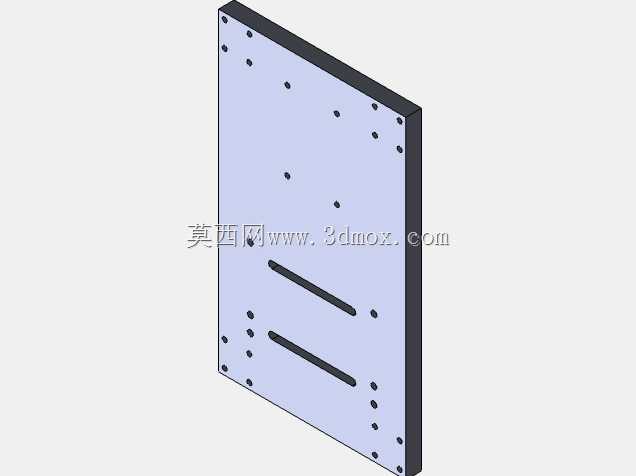

装置的机架部分采用矩形钢管焊接成型的框架结构，底部设置带地脚螺栓孔的安装底板，安装时需要通过膨胀螺栓与混凝土地面刚性固定，整体安装边界要求地面平面度误差不超过2mm/m，设备周边预留不小于1.2m的操作维护空间，方便测试人员调整轮椅固定位置、更换测试辅具。机架上方设置可多维度调节的轮椅固定支架，支架带有横向、纵向、竖直三个方向的调节导轨，配合快锁式手柄结构，可适配不同轮距、不同座高、不同轮径的手动轮椅与电动轮椅，固定端采用软质包覆的夹持结构，避免测试过程中对轮椅框架造成刚性磕碰损伤，同时保证夹持位置不会出现相对位移，影响测试数据准确性。

从功能设计逻辑上，这套装置重点验证轮椅两大核心性能：一是滚轮与轮架结构的抗疲劳耐久性能，通过双鼓的定速循环转动，带动轮椅滚轮持续转动，模拟长距离行驶工况，可在较短试验周期内复现数万甚至数十公里行驶后的结构磨损、连接松动、轮体变形等问题；二是轮椅整体结构的抗交变载荷能力，测试过程中可在轮椅座椅位置加载对应标准要求的模拟载荷，配合双鼓的转速差、小幅跳动结构，模拟路面颠簸带来的反复冲击力，验证轮椅车架、轮轴、制动系统在反复受力下的结构可靠性，确保产品符合相关安全标准要求。

装置侧面设置的手轮调节机构，可精准调整两个鼓轴之间的中心距，适配不同直径的轮椅滚轮，调节精度可达0.5mm，避免轮体与鼓轴之间出现打滑或者过度挤压的情况。上方的斜向支撑结构采用三角形加强筋设计，可承受测试过程中产生的侧向冲击力，避免机架出现共振或者形变，保证测试过程中设备整体稳定性。整个装置的结构设计充分考虑了测试场景的通用性，不需要针对单一型号轮椅定制专属夹具，仅通过调节各轴向上的固定支架位置，即可覆盖绝大多数民用、医用轮椅的测试需求，大幅降低检测环节的工装投入成本。

在实际使用场景中，这类装置多布置在康复辅具检测实验室、轮椅生产企业的质检车间，测试过程中不需要人员全程跟随陪护，仅需在测试前完成轮椅装夹、载荷设置、参数调试，启动后设备可自动完成循环测试，到达设定测试时长或者循环次数后自动停机，测试人员可通过检查轮椅各部件的磨损情况、形变情况、功能完整性，判定产品是否符合设计要求。相较于传统的路试测试，这套台架测试装置不受场地、天气因素限制，测试工况一致性更强，可重复性更高，能够精准控制测试变量，为轮椅产品的结构优化、材料选型提供可靠的数据支撑。

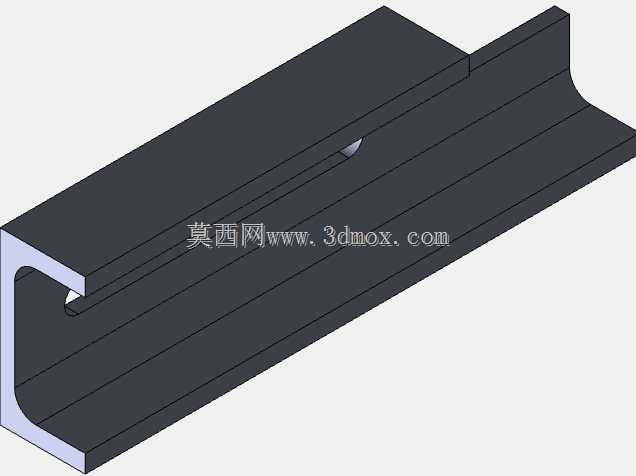

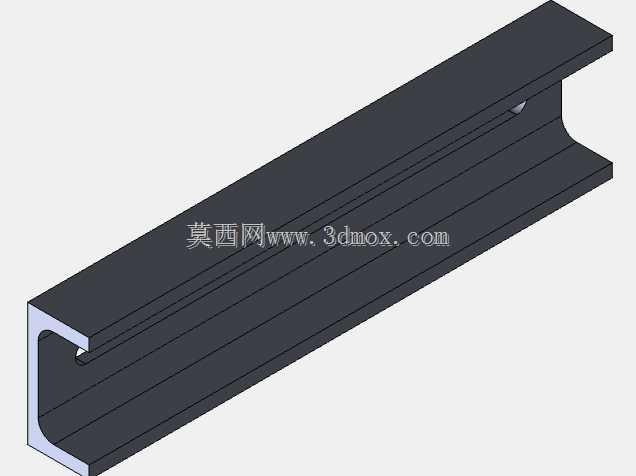

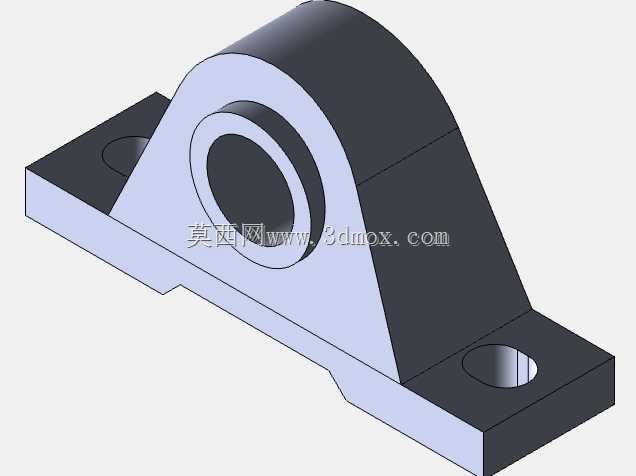

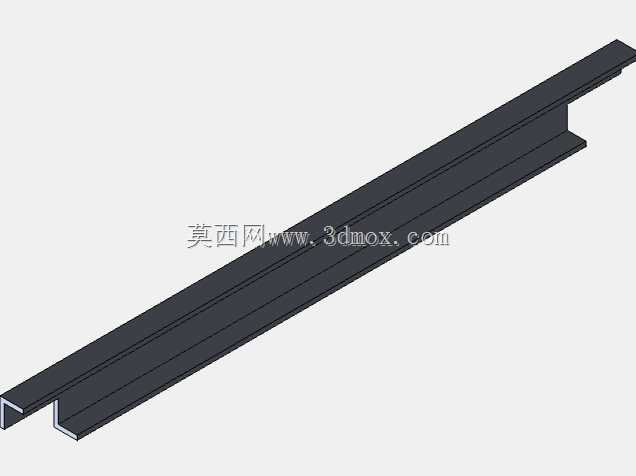

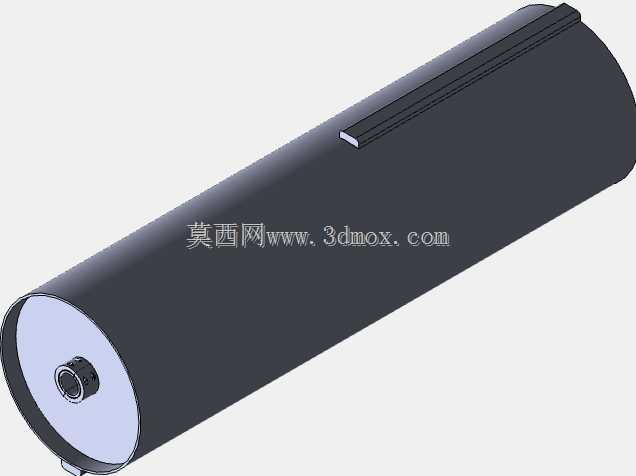

结构细节上，鼓轴两端采用带座轴承支撑，轴承座通过螺栓固定在机架的纵向导轨上，调节中心距时可沿导轨平稳滑动，不会出现卡滞；所有调节位置都设置有刻度标识，方便测试人员快速记录调节参数，保证同型号产品测试条件的一致性。装置的外露运动部件都预留了安全防护安装位，实际使用时可加装透明亚克力防护罩，避免测试过程中部件松脱飞出造成安全隐患，同时不影响测试人员观察内部运行状态。
