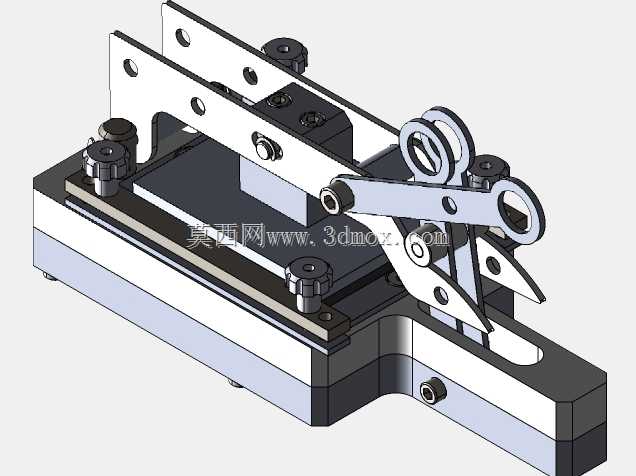

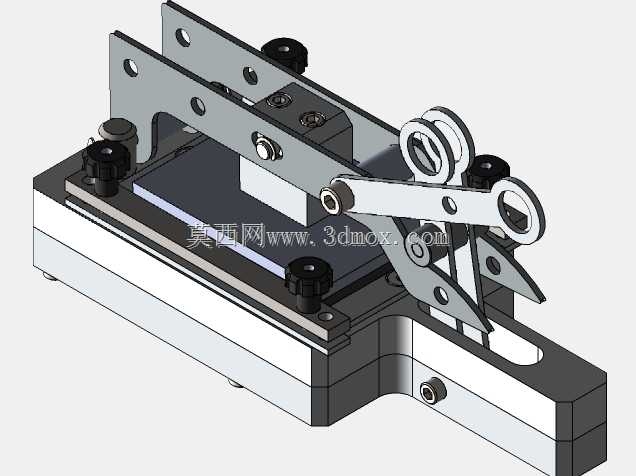

手动连杆式硫化压合工装夹具结构

这套手动连杆式硫化压合工装，主要面向小批量橡胶硫化贴合工序的车间作业场景，适配实验室打样、小批量多品种的橡胶与基材热压贴合生产，无需外接气源或液压动力源，仅靠人工操作即可完成压合作业，适合没有集中动力供给的小型加工工位、维修试制工位使用。整套工装的核心功能是在硫化作业过程中，为橡胶与待贴合基材提供稳定均匀的持续压紧力，保证硫化过程中胶层与基材充分接触，避免因压力不足出现贴合气泡、脱层、硫化不均的问题，适配170摄氏度硫化温度下的持续作业工况，所有与热源接触的结构件均采用钢材加工，避免高温下出现结构形变影响压合精度。

从结构设计逻辑来看，这套工装采用了肘节连杆的增力自锁结构，操作端的手柄扳动到压合终点位置时，连杆机构会越过死点位置实现机械自锁，无需额外设置锁止结构即可在整个硫化保压阶段持续提供稳定压合力，不会因为人工松开手柄就出现压头抬升、压力卸除的问题，相比普通螺旋压紧结构，操作效率提升明显，单次压紧与松脱的操作行程更短，工人操作劳动强度更低。压合平台采用整块钢板铣削加工，平面度控制在0.05mm以内，保证压合过程中整个工作面的压力均匀分布，避免局部压力过大导致胶层厚度不均，或是局部压力不足出现硫化缺陷。

安装边界方面，整套工装的底座采用一体化铸钢件加工，底部预留了四个M8的安装螺纹孔，可直接固定在标准工作台面或是硫化加热平台上，安装孔位的中心距按照常规小型热压设备的工作台尺寸设计，无需额外加工转接板即可完成适配。压头部分的四个角设置了可调式限位螺栓，可根据待加工工件的厚度调整压合行程下限，避免压下量过大导致胶层过度溢出，或是压下量不足导致压力不够，调整螺栓采用细牙螺纹设计，调节精度可达0.1mm，可适配不同厚度规格的工件加工需求。

结构细节上，所有连杆铰接位置都采用了销轴加铜套的配合结构，长期反复使用也不会出现铰接点旷量，保证压合位置的重复精度，铜套自带储油槽，日常维护仅需定期加注少量润滑脂即可保证操作顺畅，无需频繁更换易损件。压头与加热平台接触的工作面做了发黑防锈处理，避免长期在高温高湿的硫化作业环境下出现锈蚀，影响工件表面质量。手柄部分做了加长设计，利用杠杆原理进一步降低操作力，工人单手即可完成压合与松脱操作，在连续批量作业时能有效降低操作疲劳。

这套工装的设计没有采用复杂的动力元件，整体结构全部为机械构件，故障率极低，日常维护成本几乎可以忽略，非常适合小型加工厂、产品试制车间、职业院校实训工位使用，相比气动或液压压合设备，不需要铺设动力管线，设备投入成本低，移动摆放灵活，可根据生产需求随时调整工位位置。在实际使用过程中，仅需将待硫化的橡胶件与基材叠放在加热平台的定位区域内，扳动手柄到自锁位置即可开始加热硫化，硫化完成后反向扳动手柄即可抬起压头取出工件，整个操作流程不需要额外的操作培训，新员工经过简单讲解即可上手作业。

考虑到硫化作业的高温环境，所有靠近加热区域的结构件都没有采用铝合金等低熔点易变形材料，全部选用45号钢加工，关键受力的连杆零件经过调质处理，保证高温下长期使用不会出现强度下降、结构变形的问题，铰接销轴采用轴承钢加工，表面淬火处理，硬度达到HRC45以上，长期反复扳动也不会出现磨损导致的间隙过大问题。底座的侧面设置了定位挡边，可快速实现工件的定位放置，不需要每次作业都反复调整工件位置，进一步提升单件作业的效率。
