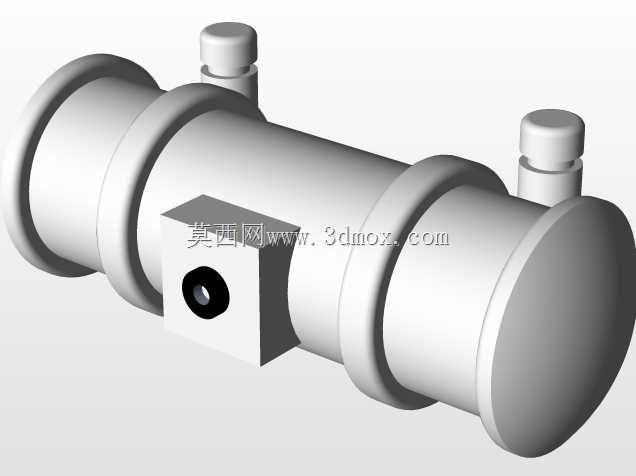

医疗检测用XRT管体结构三维造型

　　该结构为医疗影像检测场景下的核心射线发生部件筒体，日常应用于放射科DR检测、工业无损探伤的射线发生单元配套，承担射线发生组件的承载、介质密封与接口对接功能。从结构设计逻辑来看，主体采用等径直筒搭配两端圆弧封头的构型，这类构型在承压状态下应力分布更均匀，可适配内部真空或者冷却介质充盈的工作状态，避免直角结构带来的应力集中问题，筒体上设置的两道环形凸缘，一方面用于强化筒体径向结构强度，降低长筒结构在加工、装配过程中的形变量，另一方面可作为安装定位基准，在整机装配时与设备机架的固定卡箍配合，实现轴向位置的快速锁定，无需额外加工定位槽即可限制筒体轴向窜动。

　　筒体顶部对称布置的两个凸台接口，为高压接入与冷却回路的对接点位，接口采用圆柱凸台加端面密封的设计形式，装配时可直接与对应管路的快接接头配合，密封面预留的平面度公差可保证0.8MPa冷却水压下无渗漏，接口位置对称分布可平衡筒体顶部负载，避免单侧装接配件带来的重心偏移，降低安装固定后的长期应力形变。筒体侧方设置的方形凸台为射线输出窗口的安装基座，凸台中心的通孔为射线导出通道，方形结构相比圆形结构更便于窗口屏蔽件的定位安装，凸台端面与筒体轴线的垂直度公差控制在0.02mm以内，可保证射线输出方向与设备检测面板的垂直度要求，减少射线偏斜带来的检测成像偏差。

　　从安装边界来看，主体筒体的外径尺寸适配常规医疗检测设备的射线舱安装位，两端封头的圆弧半径与筒体外径保持固定比例，可避免装配时与舱内其他布线、冷却管路产生干涉，整体轴向长度预留了两端接头装接的操作空间，安装时无需额外调整周边部件位置即可完成对接。设计过程中针对筒体壁厚做了梯度优化，主体直筒段壁厚满足承压要求的同时，射线窗口位置的壁厚做了减薄处理，减少射线穿过筒体结构时的衰减量，提升射线输出效率，顶部两个接口的凸台高度经过匹配计算，保证接头装接后顶部最高点不超出设备舱的内部高度限制，侧方窗口凸台的外伸长度适配屏蔽罩的安装尺寸，无需额外加装转接块即可完成屏蔽组件的固定。

　　这类筒体结构在加工阶段通常采用一体成型后精加工密封面的工艺，三维建模过程中对各密封面、安装基准面的公差带做了明确预留，装配环节可直接按照模型标注的形位公差进行校验，减少现场修配的工作量，同时模型中各接口的位置尺寸完全匹配行业通用配套件的安装规格，选型时可直接对接标准的高压接头、冷却管路与射线窗口组件，无需单独定制非标配件，降低整体配套成本。
