医用弯柄穿刺操作手术器械结构设计

　　这款弯柄细长杆类医用操作器械，主要面向外科临床中深部组织的穿刺、探查、定位类操作场景，在神经外科、骨科、耳鼻喉科等需要精准抵达狭窄术野的手术中应用广泛，能够避开表层正常组织的遮挡，将操作端精准送达病灶位置，减少手术过程中对周边健康组织的牵拉损伤。从结构设计来看，器械整体分为握持段、弯折过渡段、工作杆段三个核心部分，握持段采用等距横向防滑齿纹设计，齿纹深度控制在0.3mm左右，齿距1mm，既能够保证戴医用橡胶手套操作时的摩擦力，避免术中手滑偏移，又不会因为齿纹过深残留清洗消毒的死角，符合医用器械的消毒规范要求。

　　弯折过渡段的角度设计经过反复临床适配验证，弯折角度设置为15度，过渡段采用圆弧平滑过渡，不存在应力集中的直角结构，一方面能够让操作者的手部避开术野上方的操作空间，不遮挡手术视线，另一方面能够保证力的传导顺畅，操作时手部的细微动作可以精准传递到前端工作端，减少操作迟滞。工作杆段采用细长等径圆杆结构，杆身直径根据适用场景的不同设置为1.2mm至2.5mm的不同规格，杆身表面做镜面抛光处理，粗糙度达到Ra0.8以下，在穿刺进入组织时能够减少组织拖拽阻力，降低术后组织粘连的概率，前端工作端做钝化圆角处理，避免锋利边缘意外划伤血管或神经组织，同时保证足够的刚性，在施加轴向推力时不会出现过度弯折变形。

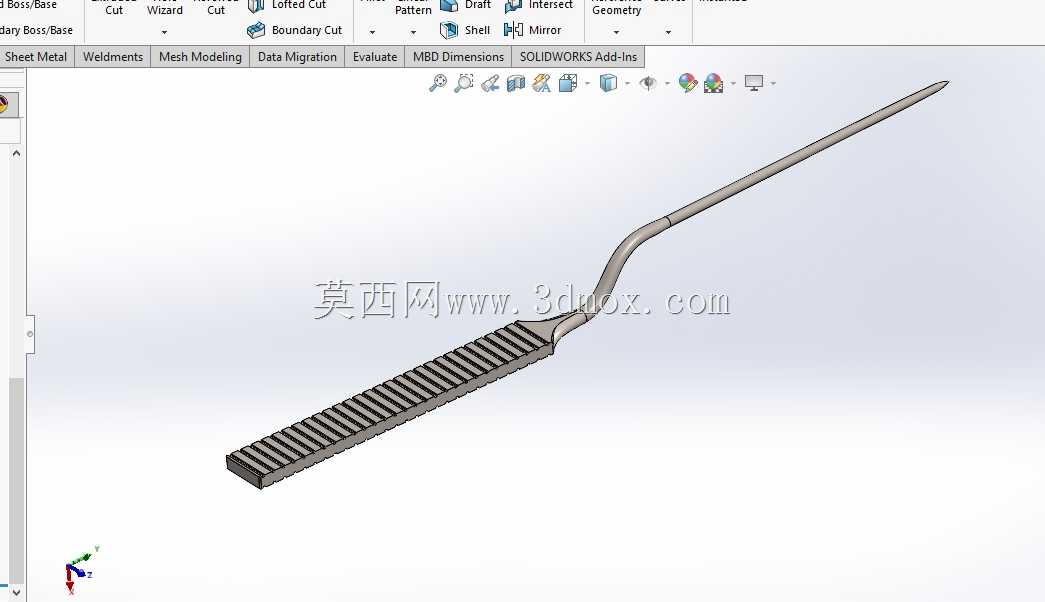

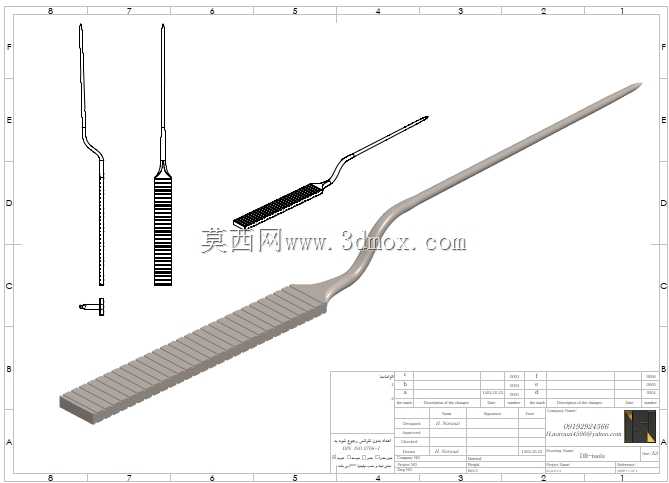

　　在建模过程中，首先以握持段的人机工程尺寸为基准，握持段长度设置为120mm，截面为8mm×5mm的扁矩形，符合成年人手指握持的受力习惯，长时间握持操作不会产生明显的手部疲劳；弯折段的长度设置为20mm，从握持段末端平滑过渡到工作杆段的轴线位置，保证整体结构的同轴度偏差控制在0.1mm以内，避免操作时出现杆身晃动；工作杆段长度根据不同术式需求设置为80mm至150mm的可选区间，杆身末端与弯折段采用一体化结构设计，不存在拼接缝隙，避免术中组织液或血液渗入缝隙造成消毒不彻底。

　　从安装与适配边界来看，这款器械属于手动操作类无源医疗器械，不需要额外连接动力或辅助设备，整体结构为一体化金属加工成型，常规采用304或316L医用不锈钢作为加工材料，能够耐受高温高压消毒、等离子消毒等多种临床常用消毒方式，结构强度满足重复使用的要求，不会因为多次消毒出现形变或表面锈蚀。设计过程中充分考虑了临床操作的实际受力情况，在工作杆段施加最大15N的轴向推力时，杆身的最大挠度不超过0.2mm，保证穿刺定位的精度；握持段的防滑齿纹方向与操作时的施力方向垂直，能够最大程度提升握持稳定性，即使在手部有少量生理盐水或血液的情况下，依然能够保证可靠握持，不会出现器械滑脱的风险。整体外形没有多余的突出结构，表面所有棱边都做了R0.5的圆角倒钝处理，避免术中勾扯手术敷料或周边软组织，器械整体重量控制在18g左右，轻量化的设计能够降低操作者长时间手术的手部负荷，提升操作的稳定性。
