光学实验用可变线性滤波器固定支架

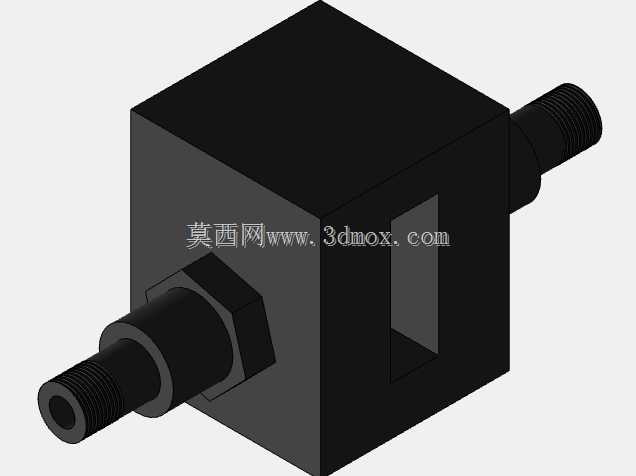

　　在光学实验室的光路搭建场景中，可变线性滤波器是调控入射光波长、筛选特定波段光线的核心光学元件，这类元件本身多为薄型片状结构，自身无安装固定结构，直接放置在光路中极易受台面震动、气流扰动出现位置偏移，导致光路对准偏差，直接影响实验数据的准确性，因此配套的固定支架是保障光学实验稳定开展的必要结构件。这款支架的核心功能就是为可变线性滤波器提供稳定的夹持定位基准，同时预留出光路通光窗口，确保滤波器的有效工作区域完全处于光路传输路径上，不会对光线传输造成额外遮挡。从结构设计来看，主体采用方块式集成结构，没有多余的拼接部件，整体刚性表现优异，能够有效降低外界震动带来的谐振影响，避免滤波器出现微小位移。

　　主体两侧伸出的外螺纹接头是标准的光学系统连接接口，可直接与同规格的光学镜筒、光路调整架、光阑组件进行螺纹旋接，无需额外加工转接件，大幅缩短光路搭建的准备周期，螺纹连接的同轴度经过设计校核，装配后两侧接口的轴线与主体内部通光槽的中心轴线重合度控制在较高精度范围内，避免光路出现偏折。主体正面开设的矩形通光槽尺寸完全匹配常规可变线性滤波器的有效通光面，槽体深度刚好容纳滤波器嵌入，槽壁与滤波器侧边的配合间隙控制在合理范围，既可以保证滤波器顺利装入，又不会出现过大旷量导致滤波器晃动，滤波器装入后可通过侧面的紧定螺钉完成锁紧，需要更换不同波段的滤波器时，只需松开紧定螺钉即可快速抽换，无需拆卸整个支架，适配多组对比实验的快速切换需求。

　　从安装边界来看，这款支架的主体外形为规整立方体，可直接平稳放置在光学隔振平台的标准孔位网格上，底部可搭配压块完成固定，也可通过两侧螺纹接口串联接入光路系统中，整体占用的安装空间较小，不会遮挡周边其他光学元件的安装位置，适合在紧凑的多组件光路布局中使用。在实际使用过程中，支架的方块式主体还可作为光路高度的基准参考，两侧接口的中心高度与常规光学调整架的标准中心高度保持一致，装配后无需额外调整光路俯仰角度，即可保证光线水平穿过滤波器的通光中心。设计阶段充分考虑了光学实验的使用需求，主体所有外露棱边均做了倒角处理，避免安装过程中刮伤光学元件表面或操作人员，整体结构没有易松动的小零件，长期使用也不会出现零件脱落污染光学台面的问题。

　　不同于普通的光学镜片支架，这款支架专门针对可变线性滤波器的长条形通光特性做了适配，通光槽的长度方向预留了足够的调节余量，可支持滤波器在槽内小范围滑动调整，满足不同波段筛选位置的定位需求，锁紧后位置保持力足够，不会因长期使用出现滑移。在光谱检测、光学成像、激光调制等各类需要用到可变线性滤波器的实验场景中，这款支架都能提供稳定可靠的固定支撑，减少光路调整的重复工作量，提升实验系统的整体稳定性。
