双侧法兰安装式连接固定座结构设计

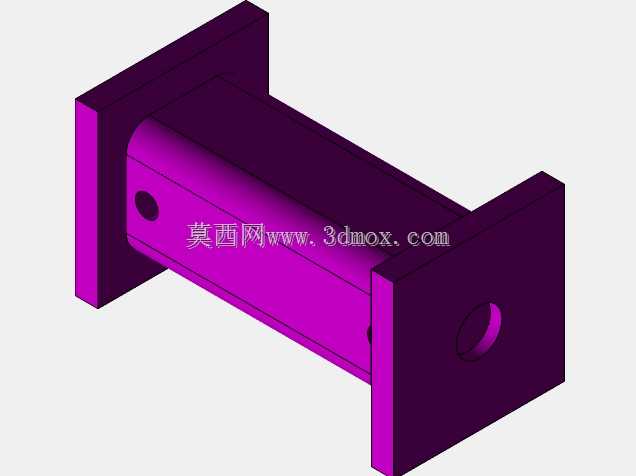

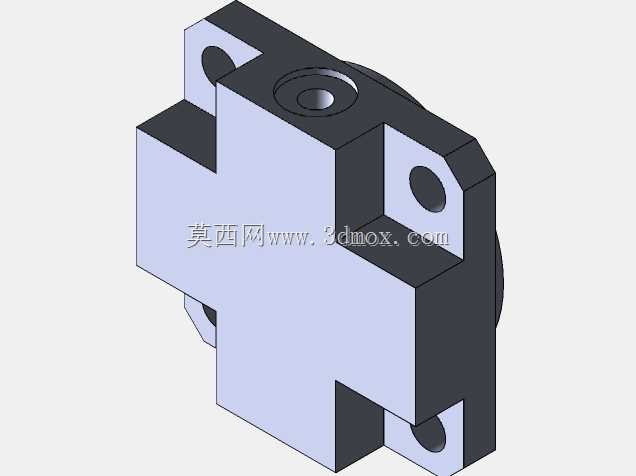

在各类机电设备、通讯传输装置的结构搭建环节，这类双侧带法兰安装面的筒状连接固定座，是承担跨模块间距支撑、部件对位连接的核心基础零件，常见于通讯基站内部组件固定、工业设备机架间的刚性连接、小型机电产品的壳体对接场景中，能够在有限的安装空间内实现两个平行安装面之间的刚性支撑，同时为穿设的线路、杆件提供稳定的穿行通道。从实际使用场景来看，这类零件往往用在两个需要保持固定间距的安装面板之间，两端的法兰面直接贴合对应设备的安装板面，通过法兰上的预留孔位完成螺栓锁紧，不需要额外设计转接支架，就能快速实现两个模块的间距固定与位置校准，在通讯类设备的内部结构中，这类零件还能为穿过筒身的信号传输线缆提供物理防护，避免线缆在设备运行过程中被周边结构件磨损，同时减少设备振动带来的线缆拉扯应力。

从结构设计思路来看，整体采用筒状主体加两端垂直法兰的结构形式，主体部分选择等径筒型结构，是在保证整体支撑强度的前提下尽可能降低零件自重，同时减少材料占用，筒身侧壁预留的径向通孔，主要用于安装侧向的紧定螺钉，或是作为定位销的穿设孔位，当有杆件、轴类零件从筒身内部穿过时，可以通过这个径向孔拧入紧定螺钉，对穿入的杆件进行周向与轴向的位置固定，避免杆件在筒内出现窜动或者转动。两端的法兰面与筒身主体采用垂直一体式结构，法兰面的尺寸大于筒身外径，能够提供足够的螺栓安装空间，同时增大与安装面板的接触面积，降低连接位置的面压，避免锁紧螺栓时对较薄的设备面板造成压痕甚至变形。法兰面上预留的安装孔位采用对称布局，能够保证螺栓锁紧时的受力均匀，避免单侧锁紧带来的安装偏斜，保证两端连接的面板保持平行度要求。

在安装边界与尺寸适配方面，这类连接座的总长度由两个待连接面板之间的设计间距决定，设计时需要保证筒身长度略小于两个面板之间的净间距，避免安装时出现顶死导致面板无法贴合的问题，两端法兰的厚度需要根据实际承载的载荷进行核算，若设备运行过程中存在持续振动，需要适当增加法兰厚度来提升连接刚性，避免长期振动下法兰出现变形导致连接松动。筒身的内径尺寸需要根据穿设的线缆、杆件的最大外径来确定，通常预留0.5-1mm的间隙，方便穿装操作的同时避免间隙过大导致穿入件出现晃动，径向的紧定孔位置需要避开筒身内部的走线空间，同时保证紧定螺钉拧入后能够顶紧在穿入杆件的表面，不会对线缆外皮造成损伤。安装时需要先将连接座的一端法兰与其中一块面板通过螺栓预锁紧，之后将需要穿设的线缆或者杆件从筒身内部穿过，调整好穿入件的位置后拧入径向紧定螺钉完成固定，最后再将另一端法兰与对面的面板对位锁紧，整个安装过程不需要复杂的工装，普通的内六角扳手就能完成全部操作，后期维护拆卸也十分便捷，只需要松开两端法兰的螺栓和径向紧定螺钉，就能快速将连接座拆下，不会对周边的其他部件造成干涉。

从实际使用的可靠性角度来看，这类一体式结构的连接座相比拼接式的支撑结构，不存在拼接缝隙带来的刚度不足问题，整体的抗扭转、抗弯曲性能更好，在设备受到外部冲击或者持续振动的工况下，不会出现拼接位置松动错位的问题，能够长期保持两个连接面板之间的间距精度，保证设备内部组件的位置稳定性。在进行三维建模时，需要重点保证两端法兰面与筒身轴线的垂直度，否则安装后会出现两个面板不平行的问题，导致相邻组件的对位出现偏差，法兰上的安装孔位需要与对应面板上的孔位保持同轴，孔位的位置度公差需要控制在合理范围内，避免安装时出现螺栓无法穿入的情况。筒身与法兰的连接位置需要做适当的圆角过渡，减少应力集中，避免在承受较大载荷时连接位置出现断裂，径向的紧定孔需要保证与筒身轴线垂直，保证紧定螺钉拧入后能够垂直顶紧在穿入杆件表面，获得足够的锁紧力。
