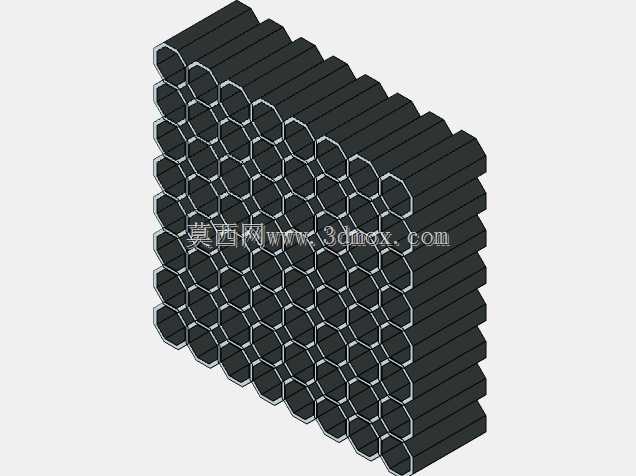

适用于3D打印的八角形蜂窝填充结构

在轻量化结构设计领域，蜂窝类仿生结构一直是工程人员重点研究的方向，常规正六边形蜂窝虽然面内力学性能均衡，但在3D打印成型过程中，锐角位置容易出现丝材堆积不均、层间结合力不足的问题，尤其是采用ABS材料打印薄壁结构时，六边形的60度内角位置常出现翘曲、缺料的缺陷，直接影响整体结构的承载表现。这款八角形蜂窝结构正是针对这类成型痛点优化而来，将传统蜂窝的锐角内角替换为135度钝角过渡，相邻胞元的连接边长度保持一致，既保留了蜂窝结构高比强度、高比刚度的核心优势，又大幅降低了FDM工艺打印时的成型难度。

从实际应用场景来看，这类结构可直接作为3D打印功能件的内部填充使用，比如无人机机臂的内部支撑、小型设备的缓冲脚垫、工装夹具的减重夹层，甚至是定制化护具的吸能层，相比同密度的网格填充、立方填充，八角形蜂窝在垂直于打印平面方向的抗压缩性能提升明显，在受到冲击载荷时，胞元会逐层发生塑性变形，逐步吸收冲击能量，不会出现瞬间垮塌的情况。设计过程中，胞元的壁厚参数经过多轮迭代调整，针对ABS材料的熔融沉积特性，将单壁厚控制在喷嘴直径的整数倍，避免打印过程中出现壁厚不均的问题，相邻胞元之间的连接圆角也做了适配处理，减少应力集中点，避免循环载荷下从连接位置开裂。

结构的整体外形为规整的立方体块，所有外边缘均做了小尺寸倒角处理，既可以直接作为标准填充块嵌入到其他零件的内部空腔，也可以根据实际安装边界调整整体的长宽高尺寸，胞元的阵列数量可根据使用需求灵活扩展，不会因为尺寸放大出现结构性能的突变。在安装适配层面，该结构的上下表面为完整的平面，可直接与其他零件的平面贴合，不需要额外设计连接过渡结构，若需要与曲面零件配合，也可通过布尔运算直接裁剪外轮廓，胞元的连续性不会被破坏，剩余部分依然能保持稳定的力学表现。

不同于常规的规则蜂窝结构，这款八角形蜂窝的胞元排布采用正交阵列方式，两个方向的受力性能完全一致，不会出现传统六边形蜂窝沿不同方向承载能力差异较大的问题，对于需要承受多方向载荷的使用场景，这种各向同性的表现更具实用价值。在打印工艺适配方面，该结构不需要添加支撑材料，所有悬空位置的角度均大于FDM工艺的45度自支撑临界角，打印过程中不会出现悬垂面掉丝的问题，既节省了打印材料，也减少了后期去除支撑的工作量，打印完成后仅需简单打磨外表面即可直接使用。

从材料适配角度来看，除了ABS材料之外，该结构同样适用于PLA、PETG、尼龙等常见的FDM打印材料，针对不同材料的收缩率差异，设计时预留了均匀的收缩补偿余量，不会因为材料收缩导致胞元变形、整体尺寸超差。在壁厚强度测试场景中，该结构可通过调整胞元大小、壁厚参数，匹配不同的承载需求，当需要更高的承载能力时，可在不改变整体外形尺寸的前提下，减小单胞尺寸、增加胞元数量，或者适当增加壁厚，实现强度与重量的精准平衡，避免不必要的材料浪费。对于结构设计从业者来说，这类参数化的蜂窝结构可直接导入到三维建模软件中，根据具体的产品需求调整参数，不需要从零开始绘制胞元、阵列排布，能大幅缩短前期结构设计的周期，尤其是在做3D打印定制化零件的轻量化设计时，可直接调用该结构作为内部填充，快速验证不同填充参数下的零件性能表现。
