车载Nano CAM行车记录仪结构设计

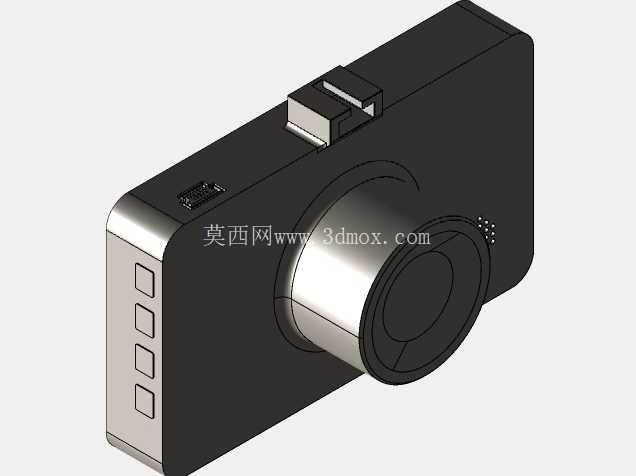

　　镜头区域采用了同心圆凸起的结构设计，这种结构一方面能够给镜头镜片组提供足够的安装防护深度，避免日常擦拭、落灰清理过程中直接刮蹭到镜头光学表面，另一方面凸起的阶梯结构也能在壳体注塑成型时减少局部壁厚差带来的缩痕缺陷，提升外壳表面的成型质量。壳体侧面预留了多组按键的安装位，对应功能切换、画面锁定、参数设置等实体操作需求，按键位的排布高度符合驾乘人员单手盲操作的触控习惯，按键与壳体之间的间隙控制在0.15-0.2mm区间，既保证按键按压的顺畅行程，也能避免行车过程中振动带来的按键异响问题。日常车载场景里，这类紧凑型行车记录仪的安装位置多集中在前挡风玻璃上部内后视镜后方区域，核心作用是在车辆行驶过程中持续采集前方道路的影像信息，遇到突发路况、交通纠纷时能够提供客观的画面依据，也能在驻车状态下配合车辆供电系统实现异动监测的画面留存。从结构设计层面看，这款Nano CAM练习模型采用了方正薄型的壳体布局，整体轮廓做了圆角过渡处理，既避免了尖锐边角在车辆颠簸、碰撞工况下对车内人员造成二次伤害，也能在有限的安装空间里最大化容纳内部的镜头模组、主控电路板、存储模块与供电接口组件。

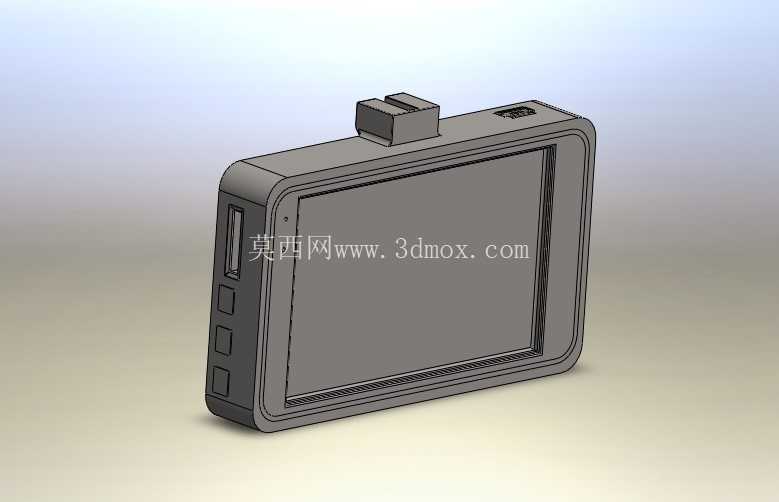

　　壳体侧面靠上位置预留了标准的数据供电接口，接口位置的设计充分考虑了车内布线的走向，安装后供电线缆可以顺着挡风玻璃上沿、A柱内饰板缝隙隐藏布设，不会遮挡驾驶员前方视线，也不会干扰车内其他操控部件的使用。壳体顶部的卡扣式安装座结构，是这款模型结构设计里的重点考量部分，安装座与主机壳体采用插拔式卡扣连接，既可以实现主机的快速拆卸，方便用户取下设备调取存储的影像资料，也能通过安装座底部的粘胶或者吸盘结构，稳定固定在挡风玻璃的指定安装位置，安装座的连接卡扣做了限位防脱设计，车辆行驶过程中遇到颠簸、急刹工况时，主机不会从安装座上滑落脱出。

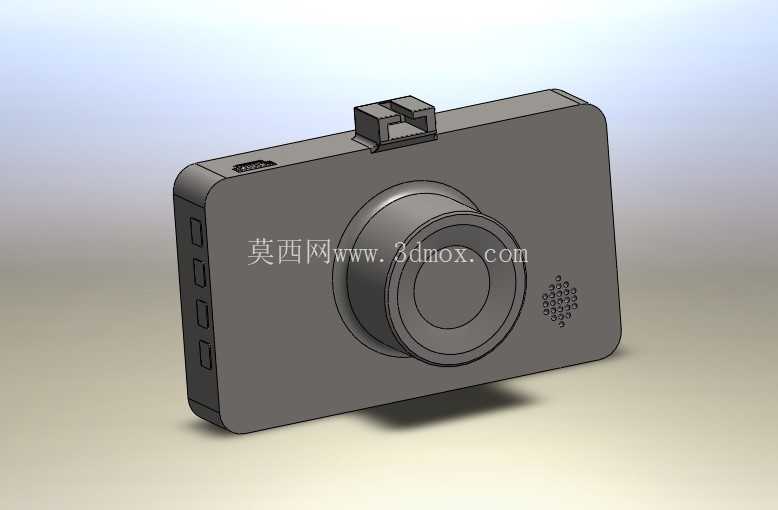

　　壳体正面镜头旁侧的密集小孔区域，是内置麦克风的拾音孔结构，孔位采用矩阵式排布，孔径控制在1mm左右，既能够保证声音采集的通透度，也能阻挡车内灰尘、细碎杂物进入壳体内部影响电子元器件的稳定运行。从安装边界尺寸来看，这款薄型记录仪的整体厚度控制在15mm以内，安装后突出挡风玻璃的尺寸极小，不会在驾驶员前方视野区域形成过大的遮挡盲区，符合车载电子设备安装的视野安全要求。壳体的边角圆角半径统一做了匹配设计，整体外观没有突兀的结构凸起，既能够降低行车过程中的风阻振动异响，也能让设备整体的视觉观感更加简洁协调。

　　在内部结构的排布逻辑上，镜头模组被布置在壳体靠上居中的位置，刚好对应车辆行驶时的前方视野中心区域，主控电路板布置在镜头模组后侧，存储卡槽、供电接口都布置在电路板靠近壳体侧边的位置，最大化利用壳体内部的有限空间，减少不必要的结构空间浪费，让整体设备的体积控制在紧凑合理的区间。这类紧凑型行车记录仪的结构设计，核心是在有限的体积内平衡光学组件、电子元件的安装空间，同时兼顾安装便利性、操作易用性与使用安全性，建模过程中需要充分考虑注塑件的拔模角度、卡扣的配合公差、不同组件之间的装配间隙，确保设计完成的结构能够满足实际量产装配的工艺要求，也能适配车载场景下高低温变化、持续振动的复杂使用环境。
