卡默尔KKT/KK15蠕动泵外壳结构设计

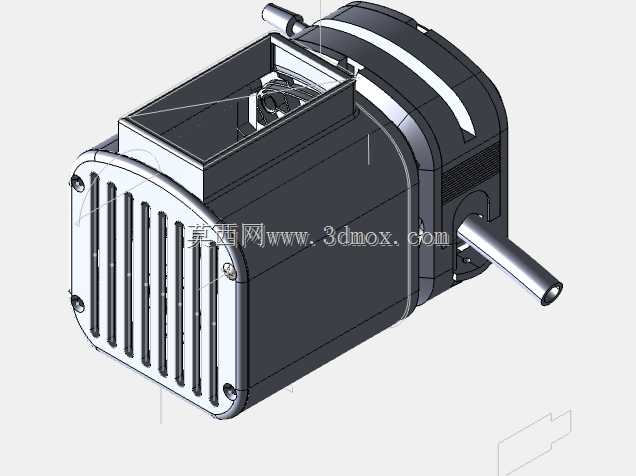

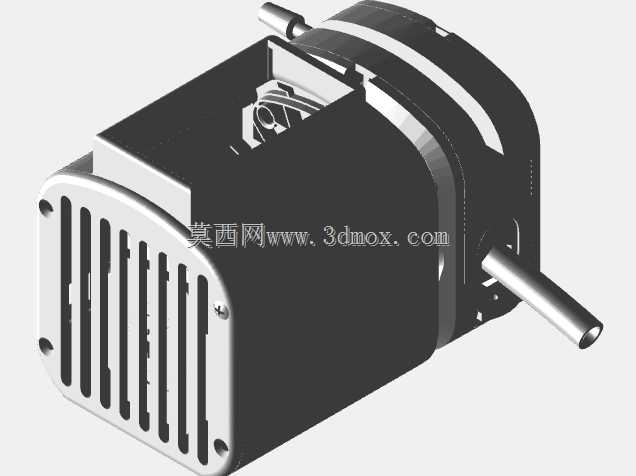

　　在实验室流体精准输送、小型水处理药剂投加、医疗试剂分装这类对流量精度、流体无污染性有严苛要求的场景里，蠕动泵的外壳结构往往是决定整机运行稳定性、装配维护便捷度的核心部件，本次涉及的蠕动泵外壳结构，针对卡默尔KKT/KK15系列蠕动泵的装配需求做了适配性设计，覆盖主机外壳与后端盖两个核心结构件。从实际工程落地的角度看，蠕动泵的工作逻辑是通过辊轮挤压弹性软管实现流体输送，整个动力传输、控制模块、泵头组件都需要依托外壳完成定位与防护，这就要求外壳结构既要给内部组件留出足够的安装空间，也要兼顾日常使用中的抗磕碰、防液体泼溅的防护需求，同时还要考虑用户更换软管、调试参数时的操作便利性。

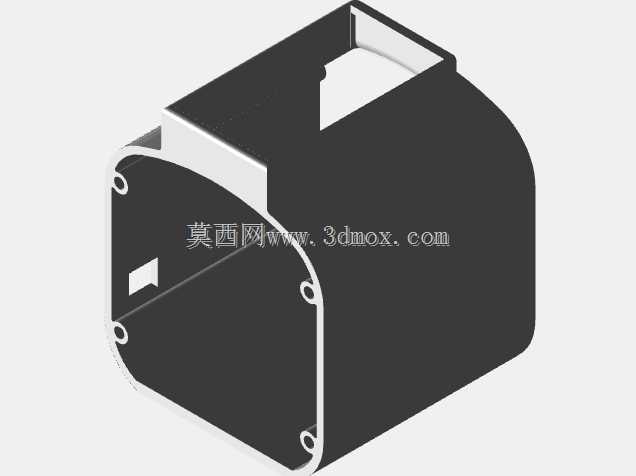

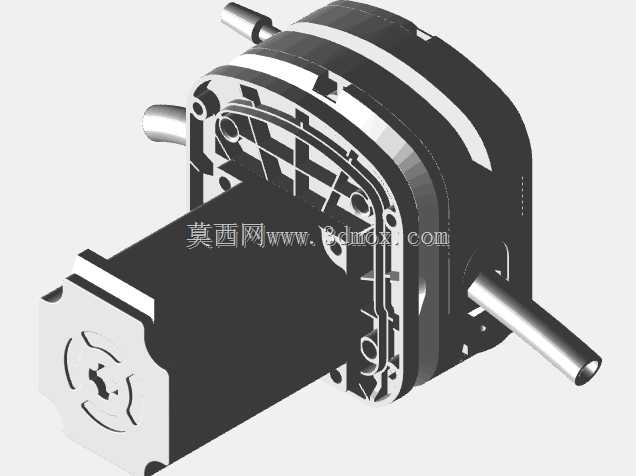

　　这款外壳的设计思路完全围绕实际装配逻辑展开，首先针对控制板的安装位做了精准的限位结构，匹配对应型号控制板的安装孔位，不需要额外做转接件就能完成控制板的固定，面板位置预留了显示屏与调节旋钮的开孔，开孔边缘做了止口结构，安装面板配件时可以直接卡入定位，既能够减少装配时的螺丝用量，也能避免缝隙过大导致灰尘、泼溅液体渗入机身内部。动力部分的安装腔做了加强筋布局，一方面可以提升外壳整体的结构强度，避免电机运行时的振动导致外壳产生共振异响，另一方面也能给电机提供精准的同轴定位，保证电机输出轴与泵头辊轮组件的同轴度，减少因装配偏差带来的软管磨损不均、流量波动变大的问题。

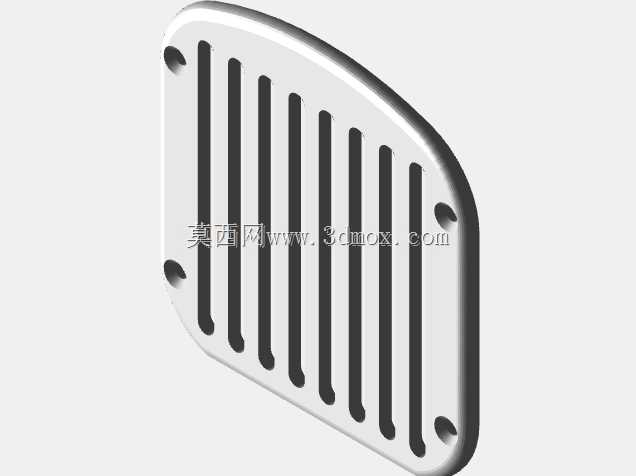

　　后端盖的结构设计同样兼顾了固定与走线需求，预留了电源接口的安装位，同时做了走线槽结构，内部接线可以顺着线槽排布，避免装配时线材挤压到转动部件造成设备故障。在安装边界的处理上，外壳底部预留了标准的安装固定孔位，可以适配常见的实验室设备支架、工业设备机柜内的安装板固定需求，泵头对接位置做了环形的定位凸台，和透明泵头外壳装配时可以直接贴合定位，保证泵头与机身的连接密封性，避免运行过程中泵头出现偏移。进出液管的避让空间做了足够的冗余设计，即使是搭配大口径的蠕动泵软管，接头位置也不会和外壳产生干涉，用户更换不同规格软管时不需要额外调整机身结构。

　　从实际使用场景的适配性来看，这款外壳的边角都做了圆弧过渡处理，既避免了尖锐边角在实验室操作场景下划伤操作人员，也能减少设备挪动时磕碰对外壳结构造成的损伤。外壳的壁厚设计经过了实际装配验证，既不会因为壁厚过薄导致结构刚性不足，也不会因为壁厚过大造成不必要的材料浪费，适配常规的注塑加工工艺，量产时的成型良品率有足够保障。在装配逻辑上，整个外壳与后端盖采用螺丝固定的方式，固定孔位做了均匀分布，拧紧后外壳的合模缝隙均匀，不会出现局部翘曲的问题，后期需要维护内部电机、控制板时，只需要拆下后端盖的固定螺丝就能完成内部组件的检修，不需要拆解前端的泵头结构，大幅降低了后期维护的操作难度。针对蠕动泵经常接触各类化学试剂的使用场景，外壳结构的表面没有多余的凹槽死角，日常清洁时可以直接擦拭表面的泼溅液体，不会残留积液造成外壳腐蚀。泵头侧的透明视窗位置和外壳做了平齐处理，没有突出的结构，避免日常操作时磕碰损坏透明视窗，同时用户可以直接透过视窗观察内部软管的挤压状态、辊轮的运行情况，不需要拆开泵头就能判断设备是否处于正常运行状态。
