无油摇摆活塞泵三维结构复刻模型

在小型气源供给、医疗设备配套、实验室分析仪器、便携气动工具这类对气源洁净度有较高要求的场景里，无油摇摆活塞泵一直是核心的动力供给部件，这类泵不需要润滑油参与腔体密封，输出的压缩空气不会携带油雾杂质，能避免污染后端的气路元件或者待处理介质，相比有油润滑的活塞泵，后期维护的工作量也大幅降低，不需要定期补充或者更换润滑油，很适合集成在对维护周期要求长、安装空间紧凑的设备内部。

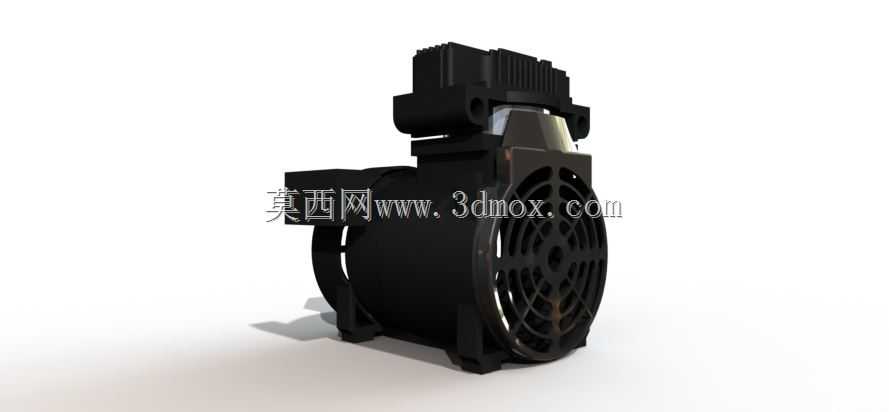

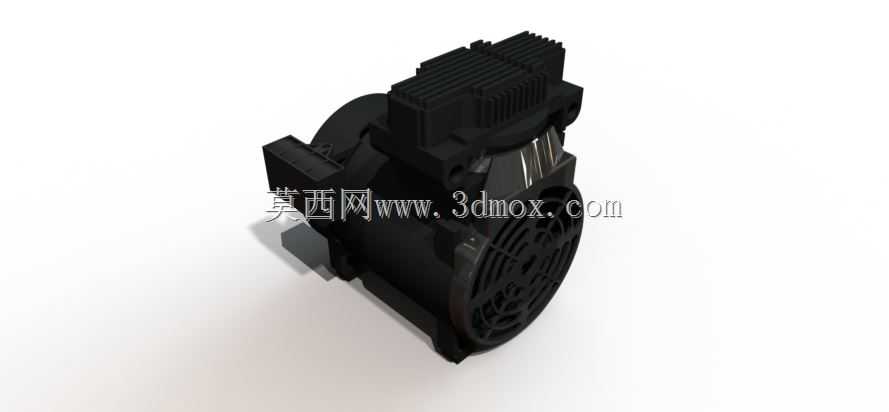

这次复刻的无油摇摆活塞泵结构，完全参照实物测绘尺寸搭建，建模过程中优先还原了泵体的实际装配关系，没有做简化或者理想化的结构省略，不管是外部的散热筋结构、端盖的安装孔位，还是内部的活塞摇摆连接结构、阀片的布置位置，都和实物保持一致，能直接用于设备集成阶段的安装干涉校验、气路布局模拟，也可以作为同类泵体结构设计的参考样本。

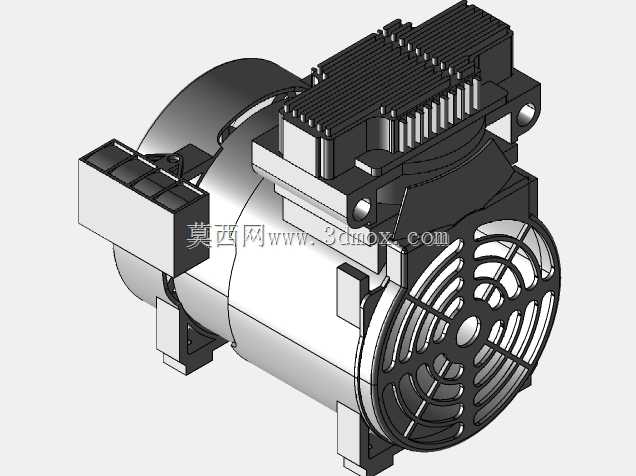

从实际应用的角度看，这类摇摆活塞泵的核心优势是结构紧凑、运行振动小，因为摇摆式的活塞运动结构不需要传统活塞泵的十字头滑块结构，整体的轴向尺寸可以做的更短，很适合在台式医疗设备、小型制氧机、便携雾化设备这类内部空间紧张的产品里布置。建模的时候特意保留了泵体外部的散热筋细节，这些筋条不是装饰结构，实际运行中泵体的电机部分和压缩腔体都会产生热量，密集的竖向散热筋可以增加和空气的接触面积，配合端部自带的风扇结构，能在连续运行时把泵体温度控制在合理区间，避免因为过热导致密封件提前老化，建模时还原了散热筋的具体高度、厚度和间距，做设备热仿真的时候可以直接调用这个模型，不需要二次修改散热结构。

安装边界方面，这个泵的底部安装脚的孔位间距、安装孔的孔径、端盖进出气口的螺纹规格都完全按照实物测绘尺寸还原，在做设备整体布局的时候，可以直接把模型导入装配体，校验安装位置是否和周边的电路板、气路接头、结构件存在干涉，进出气口的位置和朝向也和实物一致，提前模拟气管的弯曲半径，避免实际装配时出现气管弯折导致气阻过大的问题。泵体的整体外形轮廓也做了精准还原，包括电机端的风扇罩格栅结构，这些细节虽然不影响核心的泵体功能，但在做设备的外观手板验证、内部走线模拟的时候，能避免出现线束和风扇罩干涉、或者预留的维护空间不足的问题。

结构设计上，摇摆活塞的连接结构是这类泵的核心，建模时还原了活塞和偏心轴之间的摇摆连接副，没有做刚性连接的简化处理，能直观看到活塞在腔体内的摇摆运动轨迹，理解这类泵不需要活塞环密封、依靠皮碗自身形变实现腔体密封的原理，对于刚接触这类微型泵设计的结构工程师来说，可以通过这个模型快速理清动力传递路径：电机输出轴带动偏心轮旋转，偏心轮带动连接摆杆做往复摇摆运动，摆杆带动活塞在缸体内做往复运动，配合缸体端部的进排气阀片，实现气体的吸入和压缩排出。和传统的曲柄连杆活塞泵相比，这种摇摆结构的运动部件更少，运行时的噪音更低，也因为没有连杆和活塞销的摩擦副，整体的使用寿命更长，很适合需要长时间连续运行的设备场景。

在做测绘建模的时候，特意核对了各个配合面的尺寸公差带，比如缸体内壁和活塞皮碗的配合间隙、偏心轴和轴承的配合尺寸，这些尺寸都是拆解实物后实际测量得到的，不是凭空估算的数值，不管是用来做同类产品的逆向设计参考，还是做教学演示的结构样例，都能保证结构逻辑的准确性。另外泵体上的所有紧固件位置、接线盒的出线位置也都做了还原，在做设备的电气布线设计时，可以提前规划电源线的走线方向，预留足够的出线空间，避免实际装配时电源线被泵体的运动部件或者散热筋刮破，造成安全隐患。

很多工程师在选型这类微型泵的时候，往往只关注流量、压力这些性能参数，忽略了泵体的实际外形和安装尺寸，导致选型完成后做结构设计时才发现安装空间不足，或者进出气口的位置和设备内部的其他部件冲突，不得不重新选型或者修改设备结构，拖慢整体的研发进度，这个精准测绘的模型可以在选型阶段就导入装配体做空间校验，提前规避这类问题。同时对于需要对泵体做改装、比如加装消音器或者压力传感器的场景，模型上的进出气口接口尺寸、端盖的平面度特征都和实物一致，可以直接在模型上设计改装的转接件，减少实际打样的次数，缩短研发周期。
