透明防护面罩结构设计三维建模

在公共卫生防护场景中，面部防护装备是阻断飞沫、气溶胶传播的核心屏障，这款透明防护面罩的结构设计，完全围绕一线防护的实际使用需求展开，没有多余的装饰性结构，所有部件都服务于防护可靠性与佩戴舒适性的平衡。

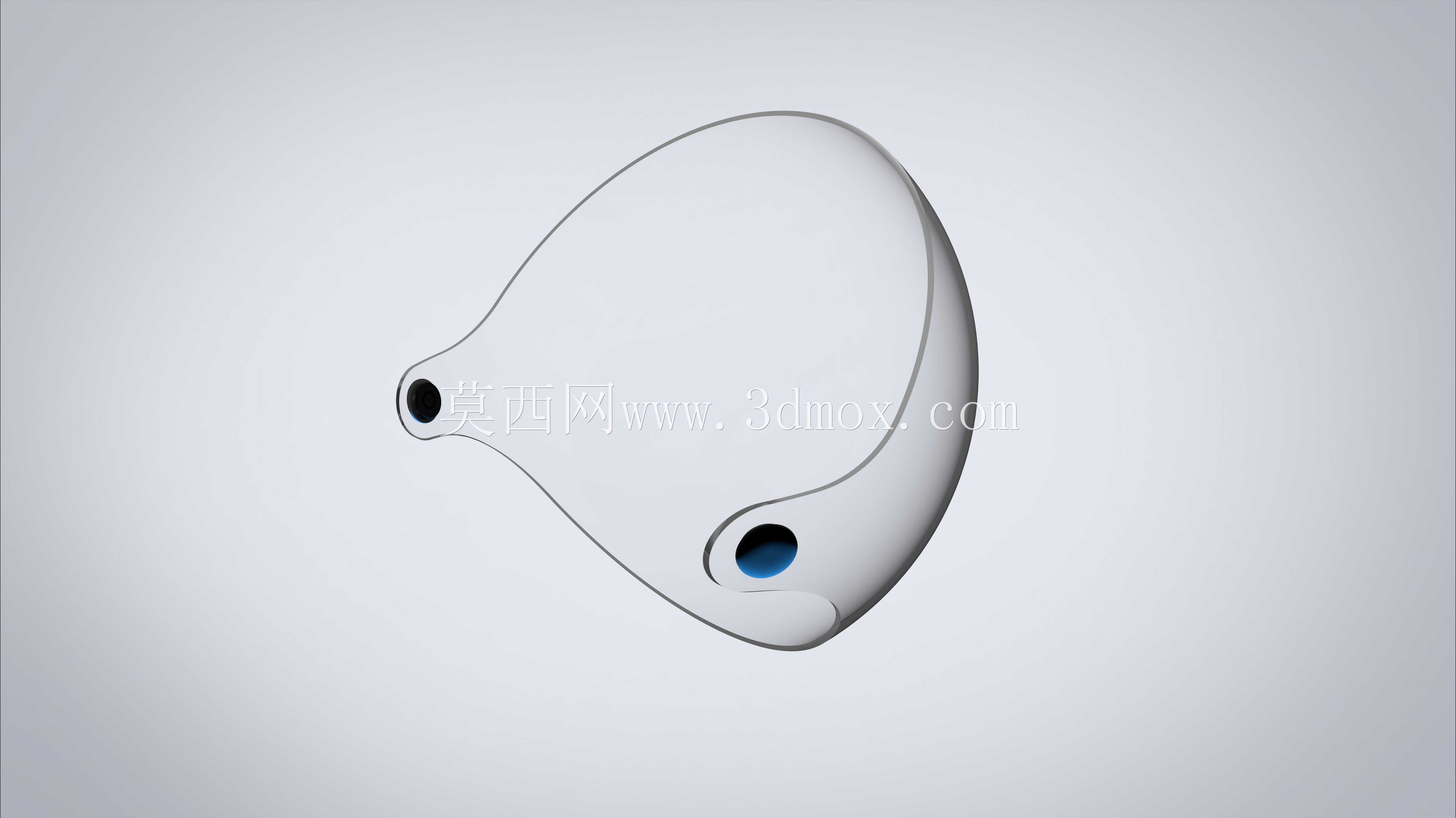

先从核心防护区域的视窗部分说起，视窗采用透明塑料材质，可根据使用场景需求选择硬质或软质基材，硬质基材适合长时间固定佩戴的场景，抗刮擦性能更好，不易因外力挤压产生形变影响视线；软质基材则适合需要频繁穿脱、头部动作幅度较大的作业场景，弯折后不会产生白痕或开裂，透光率始终保持在较高水平，不会对佩戴者的视线产生扭曲或遮挡，满足长时间作业的视觉需求。视窗的曲面弧度经过反复调整，既保证了足够的面部覆盖范围——上沿延伸至额头眉骨上方，下沿覆盖至下颌位置，左右两侧延伸至耳前区域，能完整遮挡整个面部正面与侧面的飞沫侵袭路径，又不会因为弧度过大导致视窗与面部距离过近，蹭到佩戴者的眼镜或口罩，预留的1.5-2cm面部间隙，也能保证佩戴时的空气流通，减少长时间佩戴产生的闷热感。

视窗周边的边框采用软质PVC材质，这部分的设计重点是贴合性与密封性，边框的截面做了圆弧过渡处理，不会有尖锐边缘划伤皮肤，同时软质材质能根据不同佩戴者的面部轮廓产生轻微形变，贴合额头、脸颊两侧的皮肤曲线，减少飞沫从边框与面部的缝隙进入的可能。边框与视窗的连接采用嵌入式压合结构，不需要额外的粘接剂，装配时直接将视窗边缘压入边框预设的卡槽内即可，连接强度足够，不会因为日常佩戴的拉扯出现视窗脱落的情况，同时也方便后期更换视窗部件，降低使用成本。

固定用的弹性带采用普通弹性带材质，宽度设置为2cm，避免窄带长时间勒压头部产生压痕，弹性带与边框的连接位置设置在两侧耳上区域，连接点做了加强处理，能承受反复拉扯的作用力不会断裂。弹性带的长度预留了调节余量，可适配不同头围的佩戴者，不管是头围较小的女性使用者，还是需要佩戴安全帽、工作帽的作业人员，都能通过调整弹性带长度获得合适的松紧度，既不会因为过松导致面罩下滑移位，也不会因为过紧导致头部压迫感过强。

固定用的纽扣采用商用塑料材质，设置在弹性带的调节位置，卡扣结构操作简单，佩戴时单手就能完成松紧调节与脱卸操作，塑料材质不会像金属部件那样在低温环境下产生冰感，也不会在接触皮肤时引发过敏问题，同时重量更轻，能降低整个面罩的整体重量，减少长时间佩戴的颈部负担。

从安装边界来看，整个面罩的整体重量控制在50g以内，不会给佩戴者增加过多的负重，视窗的厚度设置为0.3-0.5mm，在保证足够支撑强度的前提下尽可能降低厚度，减少材料消耗。边框的厚度控制在3mm左右，既保证了足够的结构强度来固定视窗与连接弹性带，又不会因为边框过宽遮挡佩戴者的侧面视线，下方边框特意做了收窄处理，不会影响佩戴者低头时的视线，方便进行书写、操作设备等需要低头的动作。

在实际应用场景中，这款面罩可适配多种使用需求，不管是医疗机构的预检分诊、发热门诊工作人员日常防护，还是公共交通场站、商超等人员密集场所的工作人员防护，抑或是普通民众在人员密集区域的个人防护，都能满足使用要求。设计时也考虑了与其他防护装备的兼容性，佩戴N95口罩、护目镜、普通框架眼镜时，都不会与面罩产生干涉，面罩的视窗与面部之间的间隙足够容纳这些装备，不会出现压痕或者移位的问题。

从结构建模的角度来看，整个模型的各个部件都做了独立的结构拆分，视窗、边框、弹性带、纽扣都可以单独导出进行工程图输出，方便后续的开模生产，各个部件的配合公差都按照塑料件的常规生产公差设置，不需要后期进行大量的配合调整，能直接对接生产环节。视窗的曲面做了曲率连续处理，生产时不会出现曲面褶皱或者透光不均的问题，边框的卡槽结构做了拔模斜度处理，方便注塑生产时的脱模，提升生产效率，减少生产过程中的不良率。
