小引脚质量检测控制机构结构设计

在电子元器件生产制造的后段工序里，引脚类零件的尺寸一致性、外观缺陷筛查一直是影响成品良率的关键环节，这套小引脚控制与质量评价机构，正是针对微型引脚类零件的高速检测场景开发的专用执行机构。从实际产线适配的角度看，这类机构常集成在通讯类接插件、小型电子元器件的流水线检测工位，替代传统人工目视筛查的作业模式，解决人工检测效率低、漏检率随作业时长上升的痛点，尤其适配引脚尺寸在毫米级的小型零件，能在零件输送过程中同步完成引脚姿态校正、接触式检测、不合格品分流的整套动作。

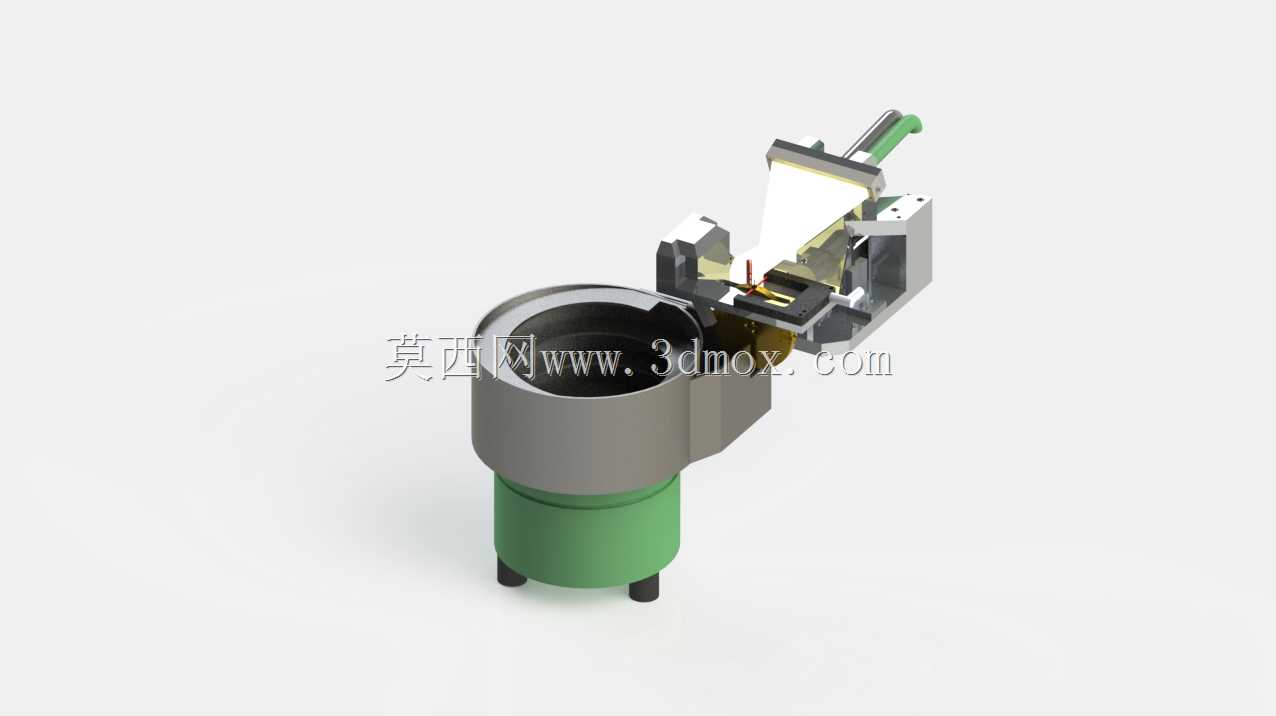

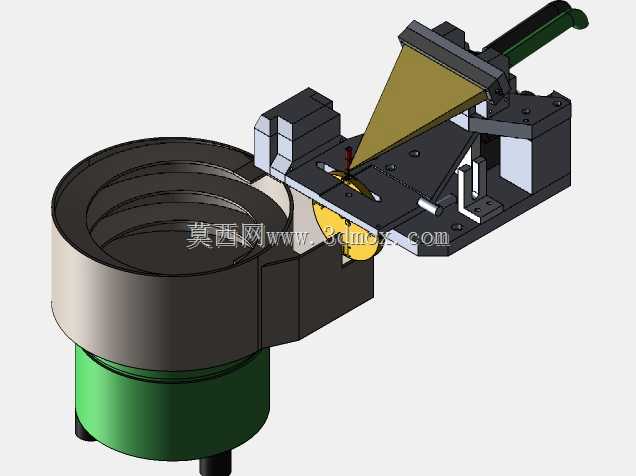

从结构布局来看，整套机构采用立式安装的基座设计，下部的圆柱型储料与送料单元承担待检测零件的排序输送功能，通过内部的振动送料结构将零散的引脚类零件按统一姿态输送至上部的检测工位，送料单元的底部设置三个均匀分布的支撑脚，安装时可通过支撑脚的高度微调保证送料轨道的水平度，避免零件在输送过程中出现卡滞、姿态翻转的问题，整个送料单元的外径控制在常规小型振动送料器的标准尺寸范围内，可直接替换现有产线的同规格送料部件，不需要对原有工位的安装台面做额外改造。上部的检测执行模块采用悬臂式布局，紧邻送料轨道的出料端设置，集成了引脚定位夹具、检测触针、姿态调整压块三个核心功能部件：定位夹具在零件到达检测位时快速夹紧零件本体，避免检测过程中零件移位导致的检测数据偏差；姿态调整压块可对歪斜的引脚做小幅度的校正归位，保证所有进入检测环节的零件引脚处于统一的基准位置；检测触针采用弹性接触设计，接触引脚时不会对引脚造成压伤、变形，同时能精准采集引脚的伸出长度、共面度参数，配合后端的检测电路完成质量评价。

设计过程中重点考虑了小尺寸零件检测的精度控制需求，所有运动部件的配合间隙都控制在0.02mm以内，避免机构运动的回程误差影响检测精度，检测工位的零件定位基准与送料轨道的输送基准保持重合，减少零件在工位间转移时的定位误差。机构的驱动部分采用小型气动元件作为动力源，相比电机驱动的结构，气动驱动的响应速度更快，能匹配产线每分钟60-80件的检测节拍，同时气动元件的结构更简单，后期维护时只需要定期更换密封件即可，不需要复杂的参数调试。从安装边界来看，整套机构的横向占用空间不超过300mm，纵向高度不超过400mm，可直接安装在标准的铝型材工作台上，气源接口采用通用的快插接头，接入车间常规的0.5-0.7MPa压缩空气气源即可正常工作，不需要额外配置专用的动力源。

在实际使用场景中，这套机构可单独作为小型零件的离线检测设备使用，也可对接上下游的自动上料、不合格品剔除、良品收集模块，组成完整的自动化检测线。针对不同规格的引脚类零件，只需要更换对应尺寸的定位夹具和检测触针，就能快速切换生产品种，换型时间控制在10分钟以内，适配多品种小批量的电子零件生产需求。机构的外露运动部件都设置了透明的安全防护罩，避免作业人员误触运动部件造成安全事故，同时防护罩不会遮挡检测工位的视野，方便作业人员随时观察设备的运行状态，出现卡料等异常情况时可快速打开防护罩处理故障。整套结构的零件加工工艺性较好，大部分结构件采用铝合金铣削加工，在保证结构强度的同时控制整体重量，运动配合面做硬质阳极氧化处理，提升零件的耐磨性能，延长机构的无故障运行时间。
