适配49mm口径3D打印面罩的分层过滤组件

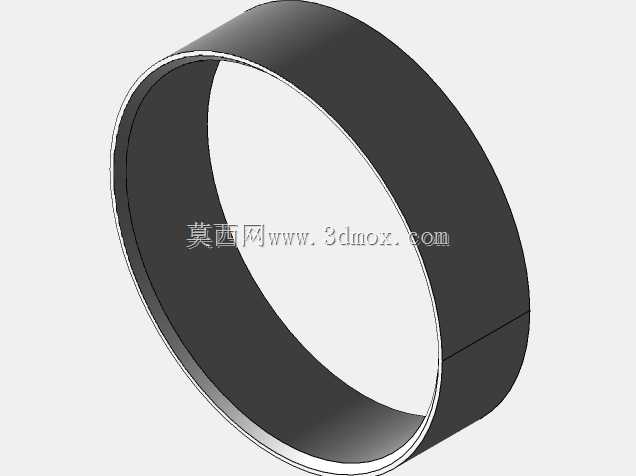

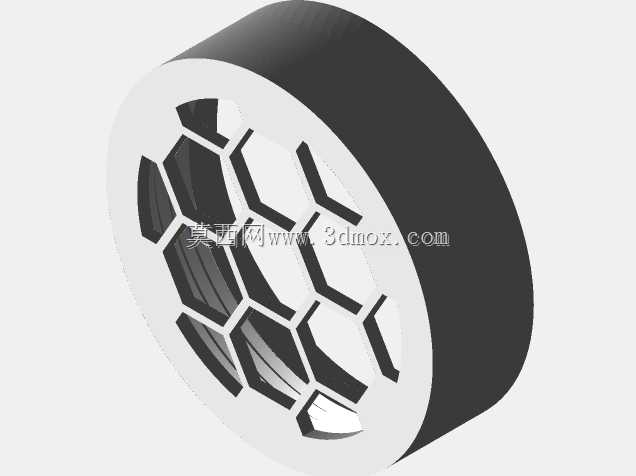

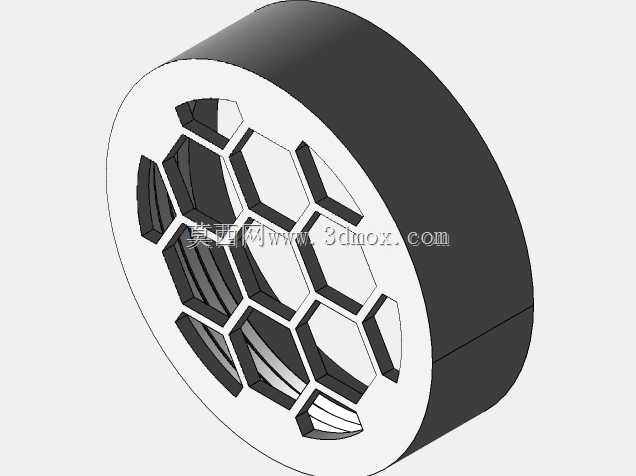

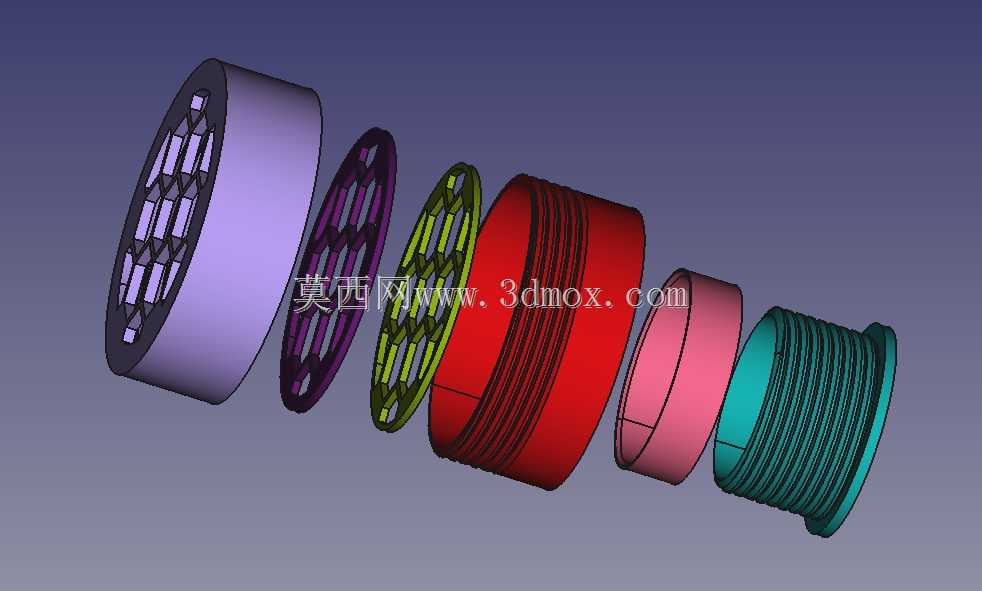

　　从结构拆分来看，整套组件采用同轴串联的分层设计，从面罩侧到进气侧依次设置了不同功能的结构段：最靠近面罩的端盖做了格栅式支撑结构，格栅筋条采用均匀排布的矩形镂空，既可以给最内侧的滤材提供足够的支撑力，避免吸气时滤材因为负压变形贴附在面罩进气口上增加呼吸阻力，又能保证足够的通气面积，不会因为支撑结构占用过多过流截面。相邻的滤材压环采用薄型环装结构，边缘做了定位止口，叠装时可以精准卡入相邻段的内槽，不需要额外粘接就可以实现层间定位，用户可以根据实际防护需求在不同压环之间加装不同类型的滤材，比如靠近面罩侧可以加装亲肤的阻水层，中间层加装颗粒物过滤滤材，外侧加装预过滤层阻挡大颗粒飞沫与浮尘，层与层之间的压紧量经过结构校核，叠装后不会出现滤材边缘压合不严的漏隙问题。这套过滤组件是针对民用3D打印自制呼吸面罩开发的配套过滤结构，核心适配孔径统一为49mm的面罩主体，解决了自制面罩缺乏标准化过滤接驳结构、过滤层级不足的实际问题。在日常民用防护场景中，很多爱好者自行打印的面罩往往只做了主体密封结构，没有预留分层过滤的安装空间，要么直接贴附滤材导致呼吸阻力过大，要么滤材固定不牢出现边缘漏风，这套组件就是针对这些实际使用痛点做的结构优化。

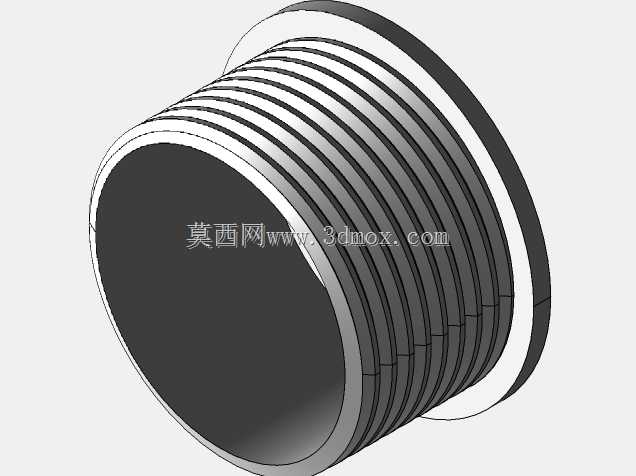

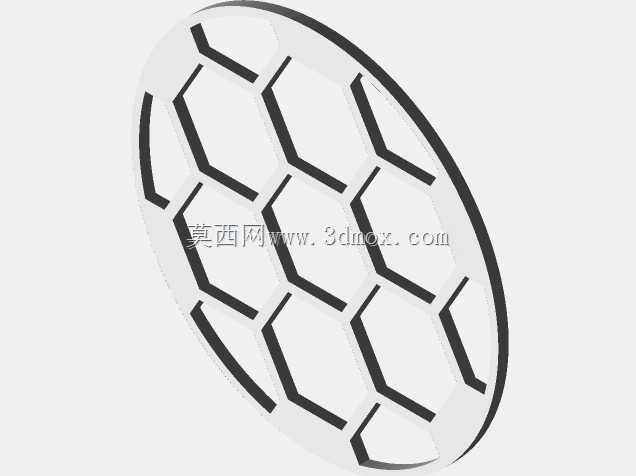

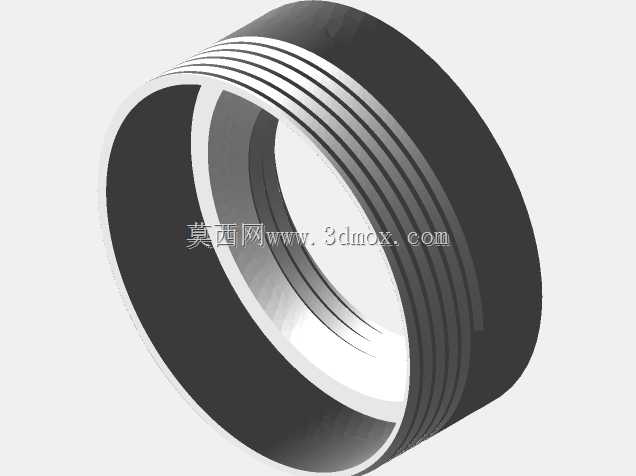

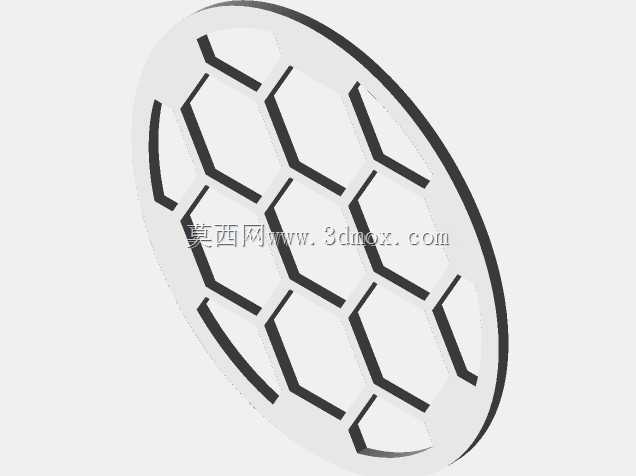

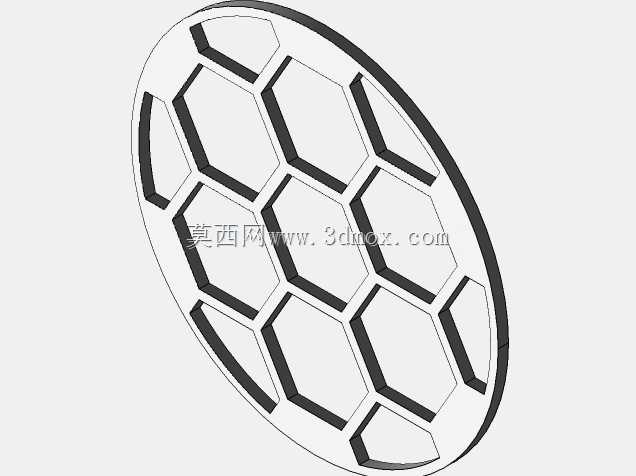

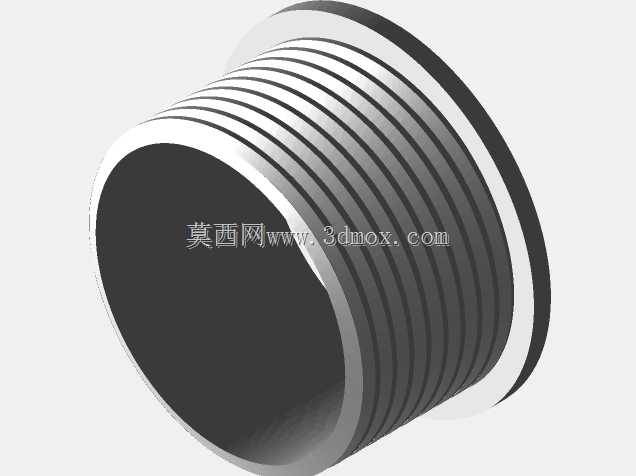

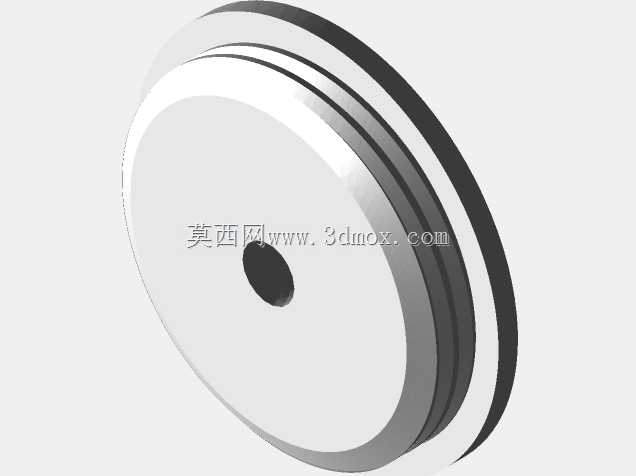

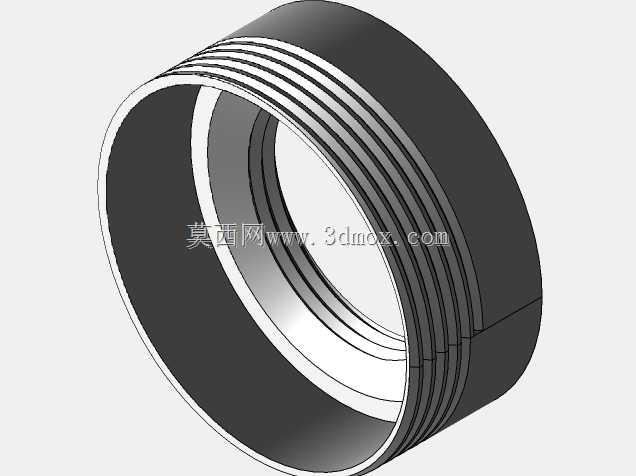

　　中间的主体连接段做了外螺纹结构，螺纹参数匹配49mm口径面罩的内螺纹接口，拧入时可以通过螺纹旋合量调整压紧力度，保证整个过滤组件和面罩主体连接后没有径向晃动，密封面完全贴合。螺纹段两侧的过渡段做了不同直径的阶梯设计，靠近面罩侧的阶梯直径和面罩接口外径齐平，避免安装后出现突出的棱边剐蹭面部，外侧的阶梯段则用来固定外层的防护网，外层防护网同样采用格栅式镂空，格栅的筋条宽度比内侧支撑格栅更宽，可以阻挡外界较大的异物、飞溅液滴直接接触滤材，延长滤材的使用寿命。最外侧的端盖同样做了螺纹结构，可以和主体段的外螺纹配合旋紧，把所有叠装的滤材、压环完全压紧在组件内部，端盖上也做了均匀的通气孔，孔位采用环形排布，和内侧滤材的有效过滤区域完全对应，避免出现通气死区。整套组件的所有相邻配合面都做了0.2mm的间隙设计，刚好适配FDM3D打印的常规精度公差，不需要做后期打磨就可以顺利装配，所有棱边都做了R0.5的圆角处理，避免打印后出现尖锐毛边划伤用户或者划破滤材。

　　在实际使用场景中，这套组件可以直接替换同口径面罩的原有进气结构，不需要对面罩主体做任何修改，用户可以根据所处环境的防护等级灵活调整滤材的层数和类型，比如日常通勤使用时可以只装两层颗粒物滤材降低呼吸阻力，进入人员密集的高风险区域时可以加装吸附层和抑菌滤材提升防护等级。结构设计上没有采用一体化的滤仓结构，而是做了完全可拆分的分层设计，用户更换滤材时只需要拧下外侧端盖，就可以逐层取出旧滤材更换新的，不需要把整个过滤组件从面罩上拆下来，操作更便捷。

　　所有结构段的壁厚都统一设置为1.2mm，既可以保证3D打印时的结构强度，不会因为日常磕碰出现开裂，又不会因为壁厚过大增加打印耗材的用量，整体重量控制在较低水平，长时间佩戴面罩也不会因为过滤组件过重出现面罩下坠、面部压痕过重的问题。组件的整体安装长度经过优化，安装在面罩上之后不会突出面罩过多，避免日常使用时剐蹭到外物导致组件脱落，同轴的结构设计也让进气气流可以均匀通过整个滤材截面，不会出现局部滤材过载、过滤效率下降的问题。
