日处理400方反渗透预处理集成装置

这套集成式水处理装置主要面向工业纯水制备、中水回用、饮用水深度净化等场景的前置处理环节，作为反渗透膜系统的前端保障单元，承担着去除原水中大颗粒杂质、悬浮物、胶体、余氯等易损伤反渗透膜元件物质的核心作用，可适配市政自来水、地表水、经初步沉淀的生产回用水等多种进水水源，日处理能力稳定在400立方米，能够匹配单支或多支8英寸反渗透膜组的进水流量需求，在电子制造超纯水制备、食品饮料生产用水净化、化工生产工艺用水处理、锅炉补给水前置处理等场景中均可直接对接后端工艺段。

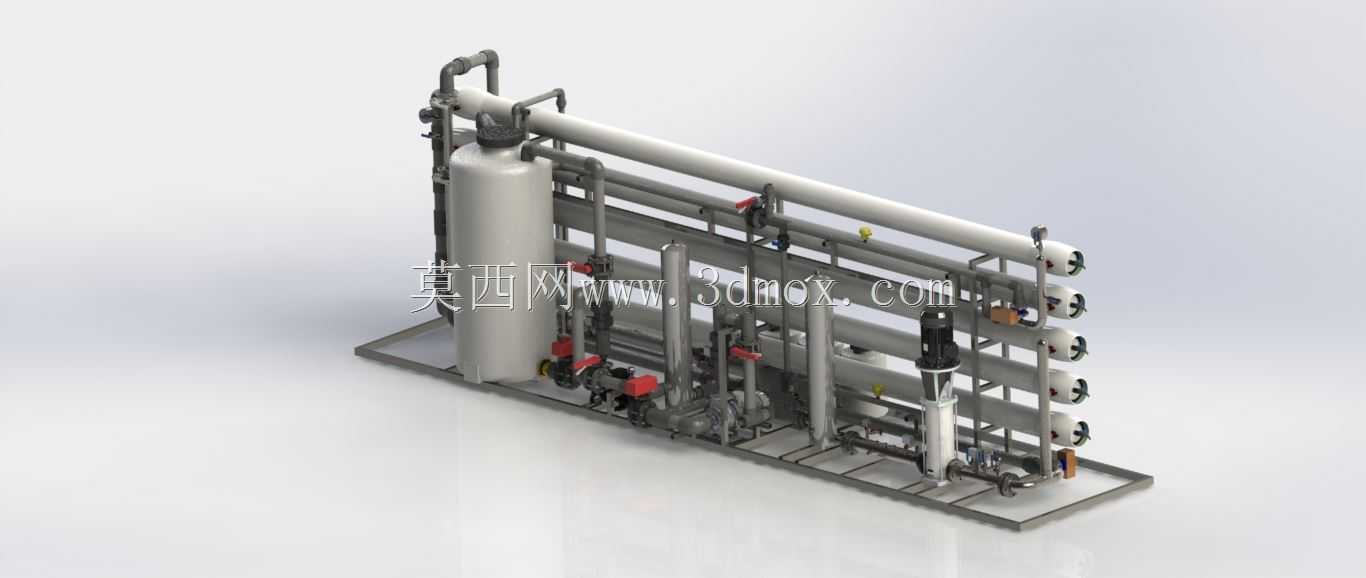

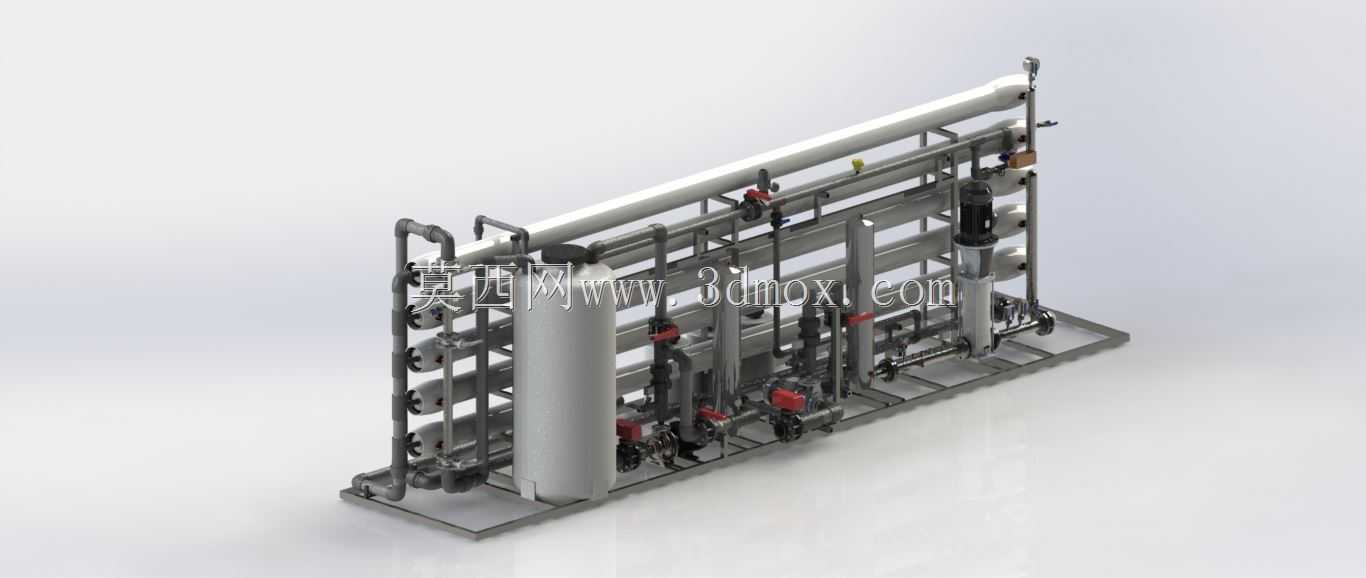

从整体结构设计来看，装置采用撬装式集成布局，所有工艺管路、过滤罐体、阀门组件、检测仪表均集成在统一的碳钢焊接底座上，底座采用型钢焊接框架结构，底部预留了叉车搬运孔位与地脚螺栓安装孔，整套装置无需现场拆分管路，到场后仅需对接原水进水口、产水出水口、反冲洗排污口三个主接口即可完成安装，大幅缩减现场施工的管路焊接与组装工作量。底座框架的载荷经过校核，能够承受满水状态下所有罐体与管路的总重量，同时在运输过程中可通过底座的吊装孔完成整体吊装，避免分体运输导致的管路错位、密封件损伤问题。

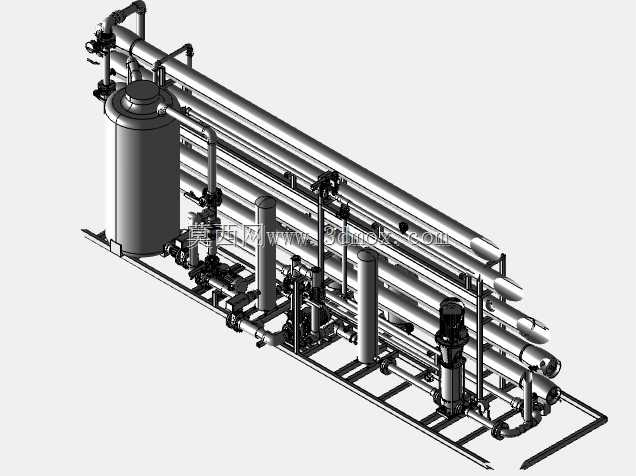

功能单元的排布遵循水处理工艺的流向逻辑，原水首先进入多介质过滤单元，该单元采用立式承压罐体，内部装填级配石英砂与无烟煤滤料，可截留原水中粒径大于20微米的悬浮杂质，罐体顶部配置自动排气阀，底部设置多孔板水帽布水结构，保证反冲洗时滤料能够均匀膨胀，避免滤料板结。紧邻多介质过滤器的是活性炭过滤单元，罐体内部装填柱状果壳活性炭，主要用于吸附原水中的余氯、有机物、异色异味物质，防止余氯氧化降解反渗透膜的聚酰胺复合层，同时降低原水的SDI污染指数，保证进水满足反渗透膜的进水要求。两个过滤罐体均配置了手动隔膜阀与气动控制阀组，可实现过滤、反冲洗、正洗三个工艺状态的切换，阀组的安装位置预留了足够的操作空间，日常维护时无需拆卸周边管路即可完成阀门更换与滤料装填作业。

管路系统采用UPVC工业管路设计，主管路通径匹配400立方米日处理量的流速要求，管内流速控制在1.5-2m/s的经济流速区间，既避免流速过高导致的管路压损过大，也防止流速过低造成的管路内杂质沉积。管路的排布采用分层布局，上层为主工艺管路，下层为反冲洗管路与排污管路，所有管路均通过管卡固定在底座的型钢支架上，支架与管路之间加装橡胶减震垫，减少水泵运行时的管路振动传递。管路上配置了压力表、流量计、取样阀等检测组件，压力表分别安装在过滤器进、出水口位置，可实时监测滤层的压损变化，当压损达到0.1MPa时即可触发反冲洗流程；转子流量计安装在产水总管上，可直观显示当前的产水流量；每个过滤单元的出水口均设置取样阀，方便日常检测出水水质指标。

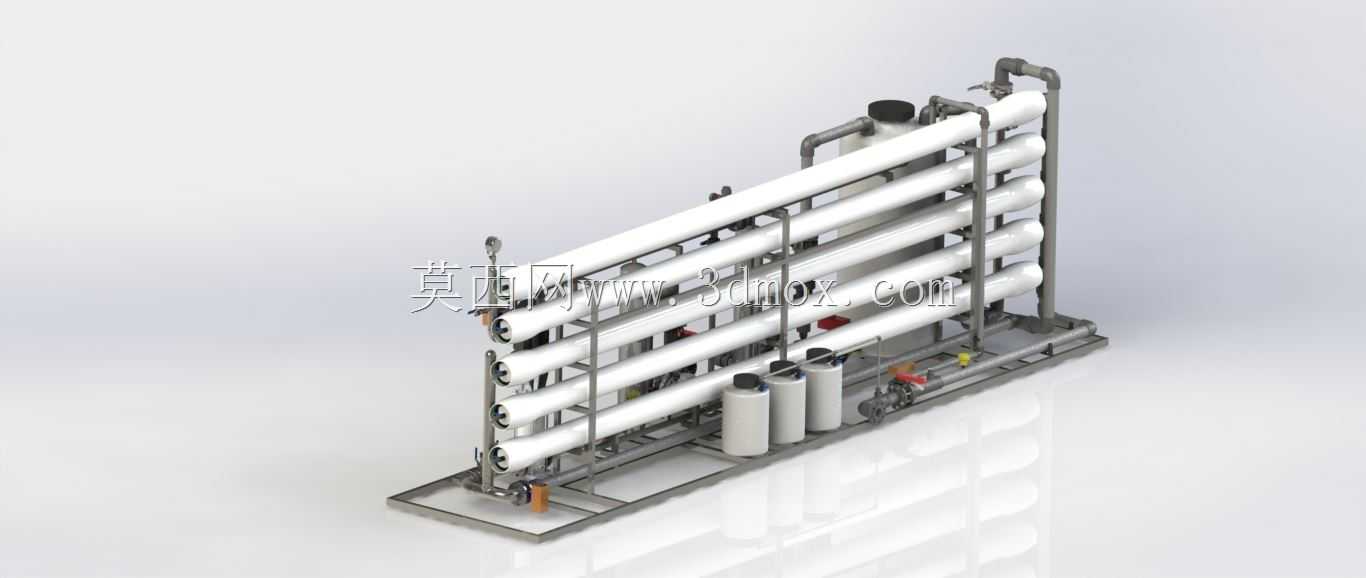

装置顶部设置了横向布置的反渗透膜壳安装位，预留了4支8英寸反渗透膜壳的安装接口，可根据实际产水需求灵活配置膜元件数量，膜壳支架采用不锈钢方管焊接，高度经过人体工程学校核，膜元件更换时无需登高作业，站在地面即可完成膜元件的装填与拆卸。膜壳进水侧直接对接预处理产水管路，浓水侧与产水侧均预留了管路接口，可直接对接后端的高压泵与纯水箱。整套装置的外形尺寸控制在标准集装箱运输的尺寸边界内，长度不超过6米，宽度不超过2.2米，高度不超过2.5米，既满足公路运输的限界要求，也适配大多数工业厂房的设备安装空间，设备就位后两侧预留1米以上的操作维护空间即可满足日常巡检、滤料更换、阀门检修的需求。

在设计细节上，所有过流部件均采用防腐材质，过滤罐体内部做环氧树脂防腐衬层，管路采用食品级UPVC材质，密封件采用耐老化的三元乙丙橡胶，可适配pH值在4-10之间的进水水质，避免长期运行过程中的材质腐蚀导致的出水二次污染。反冲洗管路的设计考虑了反冲洗流量的要求，反冲洗流速控制在12-15m/h，能够保证滤料充分膨胀，同时反冲洗排污口设置了防虹吸结构，避免排污过程中的污水倒流进入净水侧。装置的电气控制元件预留了集中控制接口，可接入厂区的DCS控制系统，实现远程状态监测与自动流程切换，也可配置就地控制箱，实现现场手动操作与自动运行的切换。
