H型框架式施工脚手架结构设计

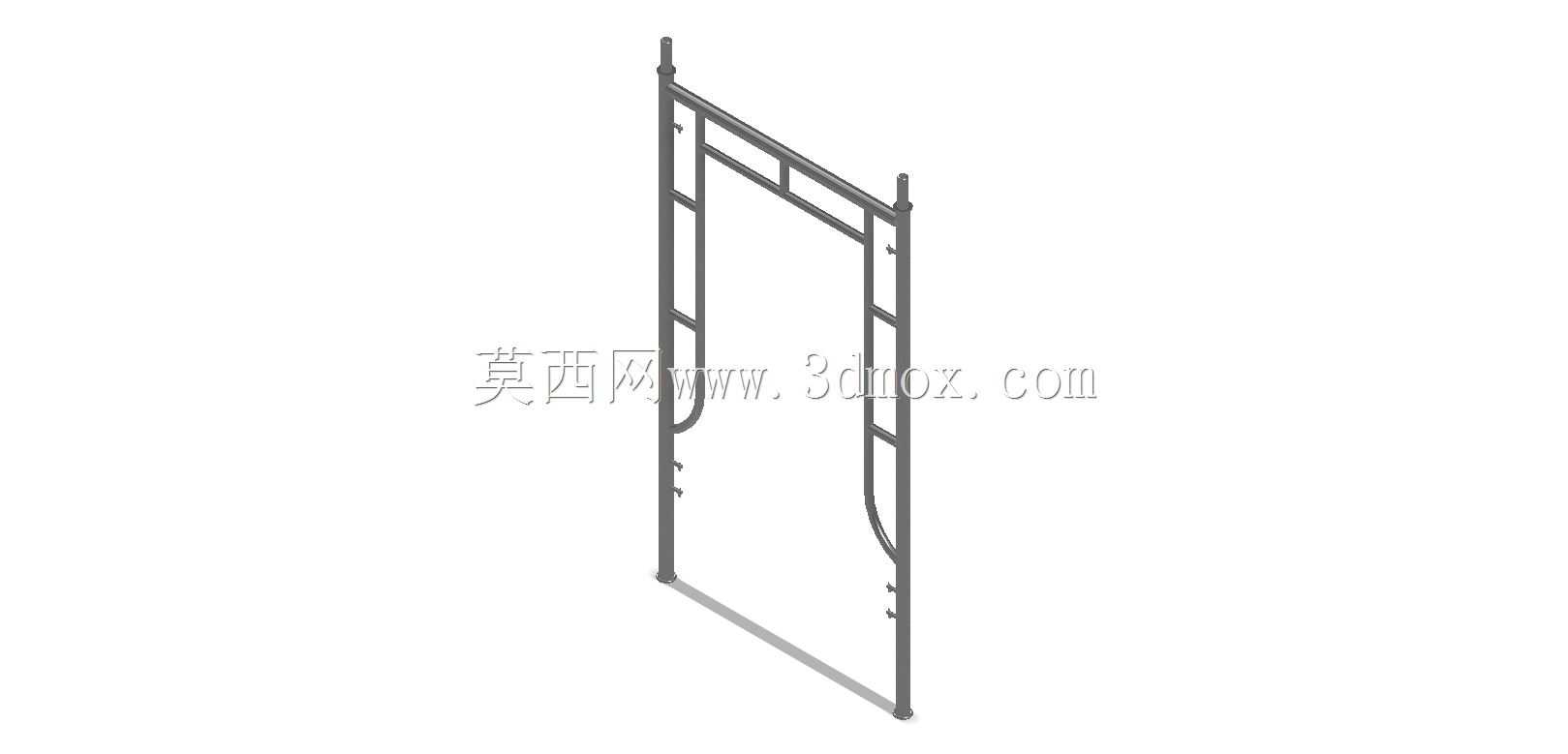

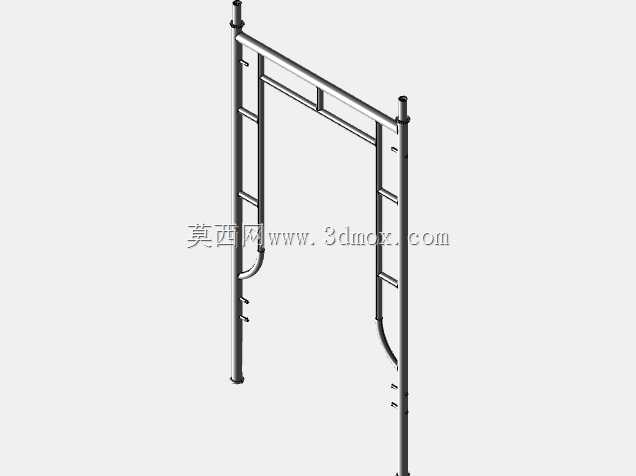

　　在建筑施工、市政管线维护、外立面装修、工业设备安装等多类高空作业场景中，框架式脚手架是应用频次极高的临时支撑作业设施，其中H型框架脚手架凭借构件标准化程度高、拆装效率快、架体稳定性均衡的特点，在1.5米至3米高度区间的短周期作业场景中替代了传统钢管扣件式脚手架，大幅降低了现场架体搭设的人工成本与时间成本。这款H型框架脚手架采用单组门式主框架结构，两侧竖向立杆为主要受力构件，立杆上预设多组连接销孔，可根据作业高度需求搭配多组框架进行竖向拼接，横向横杆采用等距排布的焊接连接方式，在立杆之间形成稳定的矩形受力格构，既能够承受作业面传递的竖向荷载，也可抵抗侧向风载与作业人员移动产生的水平推力。

　　从设计逻辑来看，这款架体的主框架采用闭合式H型截面受力体系，立杆底部设置平底支撑座，可直接放置在硬化后的作业地面上，无需额外预埋固定构件，适配平整的混凝土地面、硬化铺装路面等常见作业基面，单组框架的横向净空预留了充足的人员通行与工具摆放空间，作业人员可在框架内部自由移动，不会被横向杆件阻挡通行路径。架体侧边设置的弧形加强弯杆，是针对立杆与横杆连接节点的应力集中问题做的优化设计，常规直角焊接节点在承受反复竖向荷载时容易在焊根位置产生疲劳裂纹，增加弧形过渡杆件后，可将节点位置的集中应力分散到更长的杆体区间，提升节点的抗疲劳性能，延长架体的循环使用寿命。在安装边界方面，单组H型框架的宽度适配常规单人作业面需求，可与同规格的框架单元通过横向连接锁件进行并排拼接，组成更长的连续作业平台，架体的立杆间距经过受力验算，在搭配标准脚手板铺设后，可满足均布作业荷载的承载要求，不会出现杆件挠度过大的问题。不同于大型落地式脚手架需要做连墙件固定，单组H型框架在3米以下高度使用时，依靠自身底部的支撑接触面即可保持架体稳定，若拼接高度超过3米，可在架体侧面加装斜向支撑拉杆，进一步提升架体的抗倾覆能力。

　　在实际使用场景中，这类H型框架脚手架常被用于室内装修的吊顶作业、墙面涂装、管线安装，也可用于室外低矮建筑的外立面维修、广告牌安装等作业，架体的所有构件均采用焊接成型的一体化结构，零散配件少，现场搭设时无需复杂的工具，仅通过插销连接即可完成组装，两名作业人员可在数分钟内完成单组架体的搭设，作业完成后也可快速拆解转运，存放时可将多组框架叠放，减少仓储占用空间。从结构细节来看，立杆顶端设置的连接插头可直接插入上层框架的立杆底端，配合防脱插销即可完成竖向拼接，避免架体在使用过程中出现上下层框架脱开的风险，横杆表面做防滑处理，若直接作为临时踩踏点使用时，可降低作业人员脚底打滑的概率。

　　设计过程中针对架体的受力传递路径做了明确划分：作业面的竖向荷载通过脚手板传递到横向横杆，再由横杆传递到两侧竖向立杆，最终通过立杆底部的支撑座传递到地面，整个传力路径清晰无冗余构件，每根杆件都能充分发挥材料的力学性能，避免出现局部构件受力过大、其余构件受力冗余的材料浪费问题。同时架体的结构尺寸充分考虑了人工转运的便利性，单组框架的重量控制在单人可搬运的范围内，无需借助起重设备即可完成场内转运，适配狭小空间内的作业需求，比如在建筑内部的走廊、房间内作业时，可轻松通过常规宽度的门洞，不会出现架体尺寸过大无法进入作业区域的问题。在长期循环使用的场景下，这类H型框架的杆件表面做了防锈处理，可适应室外露天存放与雨天作业的环境，不会因为短时间的雨水浸泡出现严重锈蚀，焊接节点位置做了焊疤打磨处理，避免尖锐边角划伤作业人员，也减少了构件叠放时的漆面磨损。
