两级展开式圆柱齿轮变速箱结构设计

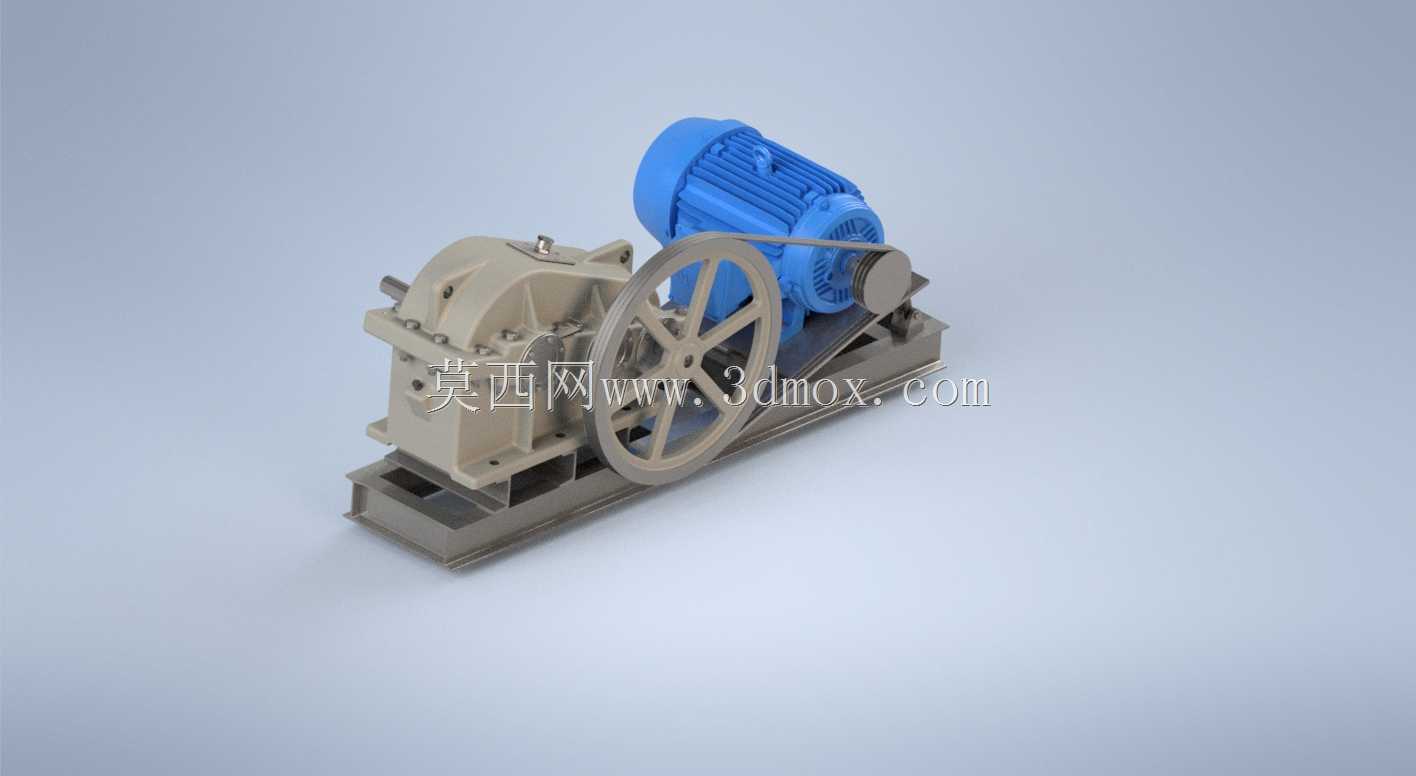

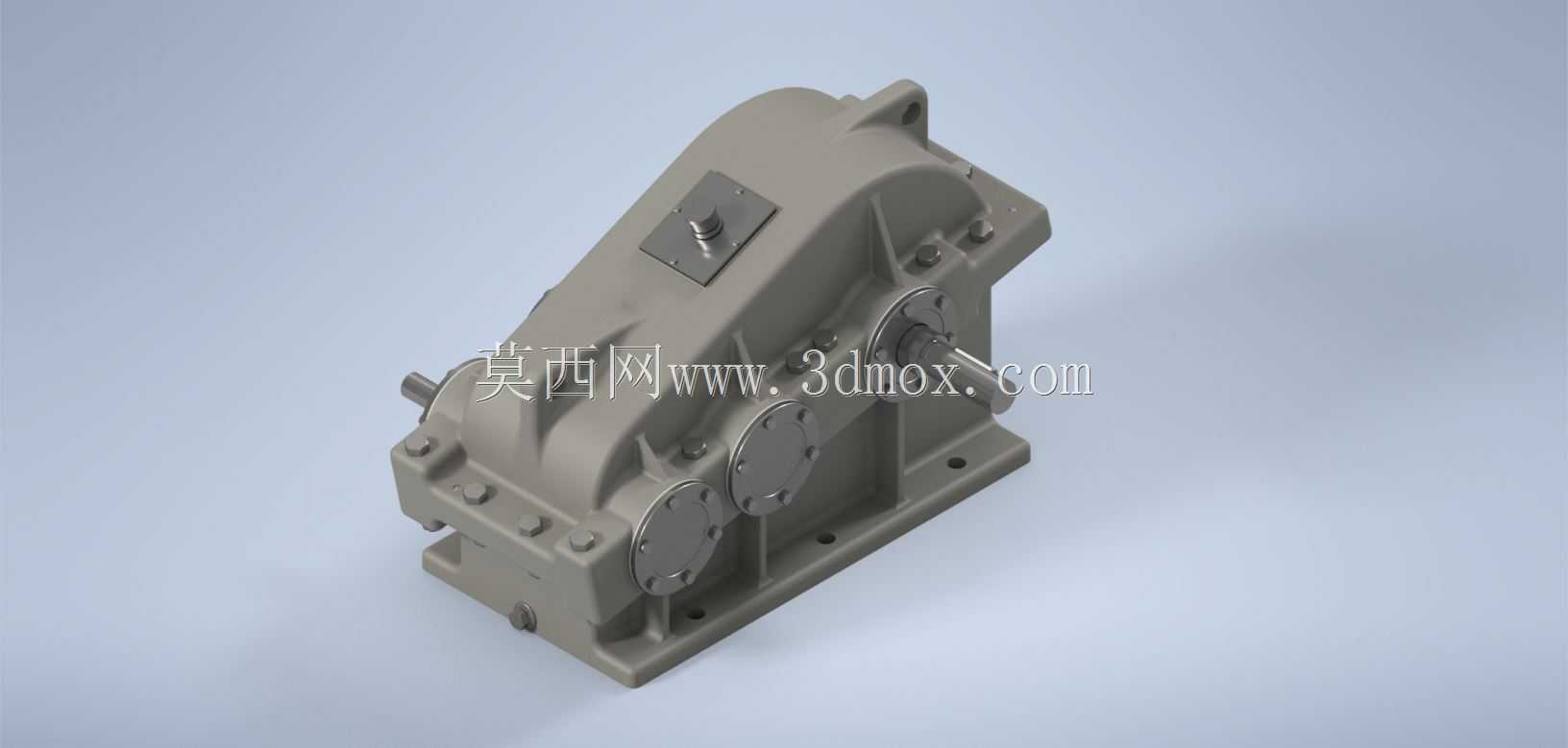

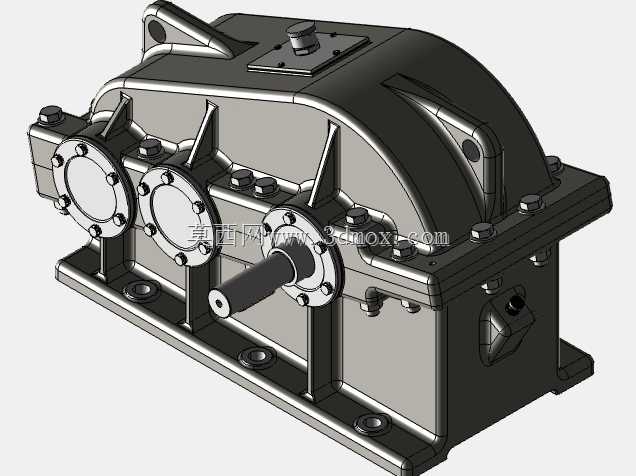

　　这款变速箱采用两级展开式圆柱齿轮传动布局，在常规工业传动场景中，这类结构主要承担匹配原动机与工作端转速、放大输出扭矩的作用，常见于输送线驱动、轻工设备传动、中小型工程机械动力传输等场景，能够在输入转速较高、工作端需要较低转速与大扭矩输出的工况下稳定运行。从结构设计逻辑来看，箱体采用剖分式设计，上下箱沿通过螺栓组紧固，既能够保证齿轮、轴系部件装配时的操作便利性，也能在设备后期维护时快速开盖检查内部啮合状态、更换润滑脂或磨损件，无需完全拆解整机与外部连接的轴系。输入轴与输出轴分别从箱体两侧伸出，轴伸端的端盖结构既可以对轴系进行轴向定位，也能预留密封件安装位，避免箱体内润滑油泄漏，同时阻挡外部粉尘、切削碎屑进入箱体内部破坏齿轮啮合面。

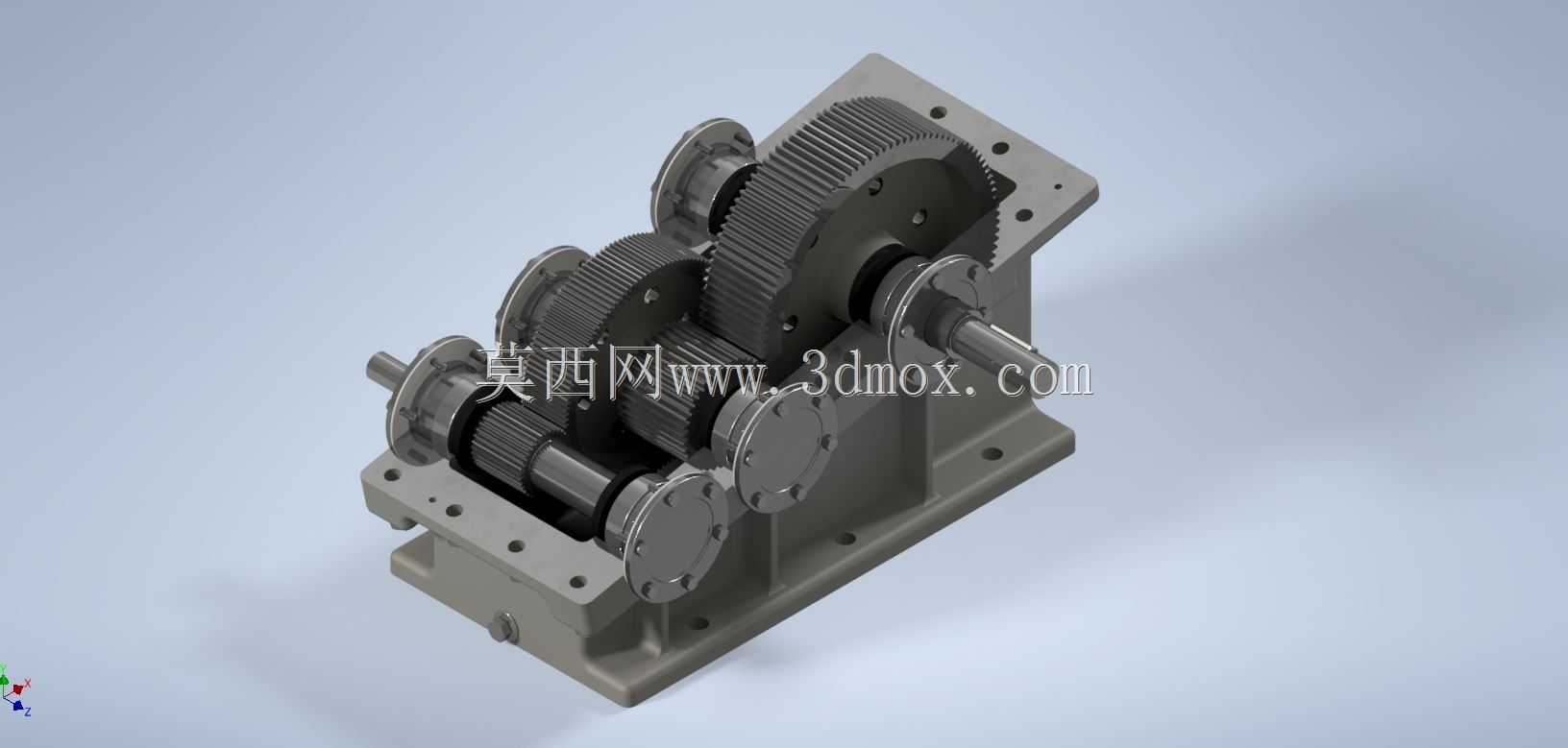

　　箱体底部设置带安装孔的一体式底座，安装孔的孔距经过匹配常规工业安装基座的尺寸设计，安装时可以通过螺栓直接固定在设备机架或者混凝土基础上，底座的平面度要求控制在合理范围内，避免安装时产生额外的装配应力导致轴系偏斜，进而引发齿轮偏载、轴承过早磨损的问题。齿轮副采用斜齿圆柱齿轮设计，相比直齿结构，斜齿啮合时的重合度更高，传动过程更平稳，冲击与噪声更小，适合中速、中等载荷的连续运行工况，每一级齿轮的传动比分配经过优化，高速级与低速级的齿轮强度匹配合理，避免出现单级齿轮过早失效的问题。

　　轴系上的轴承选用深沟球轴承与圆锥滚子轴承搭配的方案，分别承担径向载荷与传动过程中产生的轴向力，轴承位的轴肩尺寸严格按照轴承安装的标准尺寸设计，既保证轴承的轴向定位可靠，也方便后续拆卸维护时使用拉马顺利取出轴承，不会损伤轴颈表面。箱体侧面设置的观察盖板，可以在不拆解箱体的情况下打开，直接观察高速级齿轮的啮合状态、润滑脂的存量与污染情况，日常巡检时能够快速判断设备运行状态，减少不必要的拆机工作量。箱体顶部的透气塞安装位，能够在设备运行温度升高、箱体内空气膨胀时自动平衡内外压力，避免因为内部压力过高导致密封件处出现渗油问题。在安装边界方面，输入轴与输出轴的轴伸直径、键槽尺寸都符合通用传动件的配合标准，可以直接匹配标准联轴器、带轮或者链轮，不需要额外加工转接零件；箱体的整体外形轮廓规整，没有突出的不规则结构，在设备整体布局时能够轻松预留安装空间，不会与周边的管线、其他部件产生干涉。设计过程中对箱体的壁厚进行了合理取值，既保证箱体有足够的刚度承受齿轮啮合时产生的支反力，避免箱体受力变形导致轴系中心距偏移，也不会因为壁厚过大造成整机重量冗余，增加安装与搬运的负担。

　　箱体内腔的齿轮润滑采用脂润滑或者油浴润滑的兼容设计，根据不同的运行转速可以选择对应的润滑方式，低速工况下使用脂润滑可以减少密封结构的复杂度，高速工况下采用油浴润滑能够更好地带走齿轮啮合产生的热量，维持箱体内的工作温度在合理区间。所有连接螺栓的规格都进行了统一化设计，上下箱连接螺栓、端盖固定螺栓、底座安装螺栓尽量选用相同的螺纹规格，减少现场维护时需要配备的工具种类，提升运维效率。轴伸端的密封槽尺寸符合标准密封圈的安装要求，可以根据不同的工况环境选择毡圈密封、骨架油封等不同的密封形式，适配多粉尘、有少量喷淋等不同的工业现场环境。
