凤凰手V2硅胶指尖指套铸造用模具结构

　　在电子装配、精细手工操作、精密元器件检修这类需要指尖直接接触细小零件的作业场景里，普通劳保指套要么贴合度差导致操作精度不足，要么材质过硬长时间佩戴会挤压指腹造成血液循环不畅，Lee Tippi凝胶指套因为软度适中、贴合指腹曲线、触感反馈清晰，一直是一线精细作业人员偏好的防护配件，但这类成品指套采购周期不稳定，不同作业人员的指尖粗细、指节长度存在个体差异，批量采购的通用尺寸很难适配所有人的佩戴需求，因此自行开模铸造适配不同指型的硅胶指尖指套，就成了不少车间工装自制环节的常见需求。

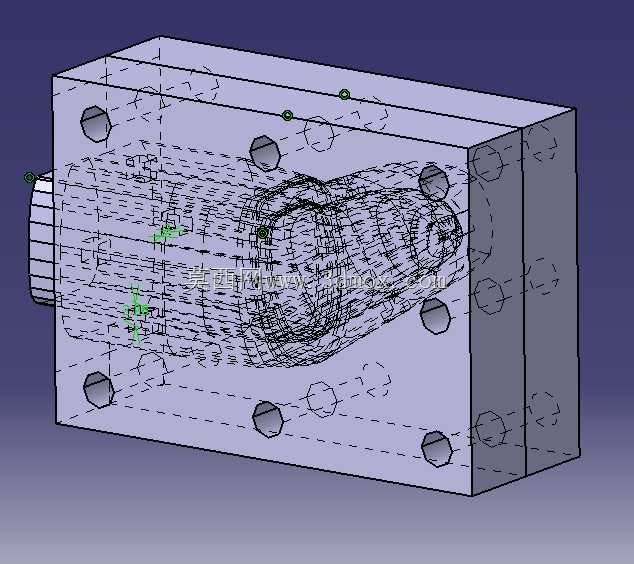

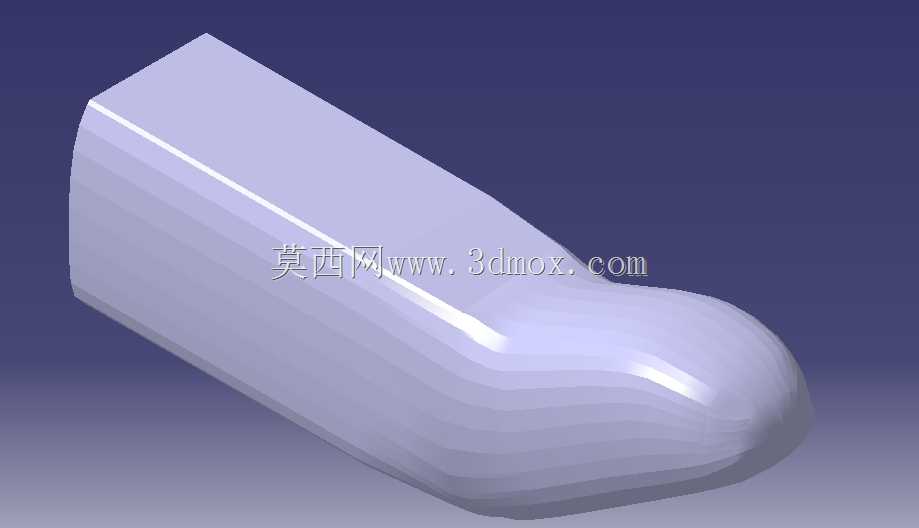

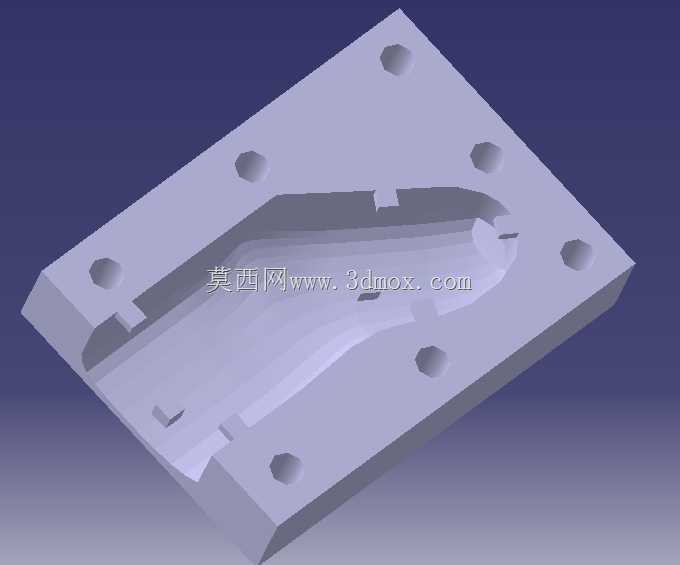

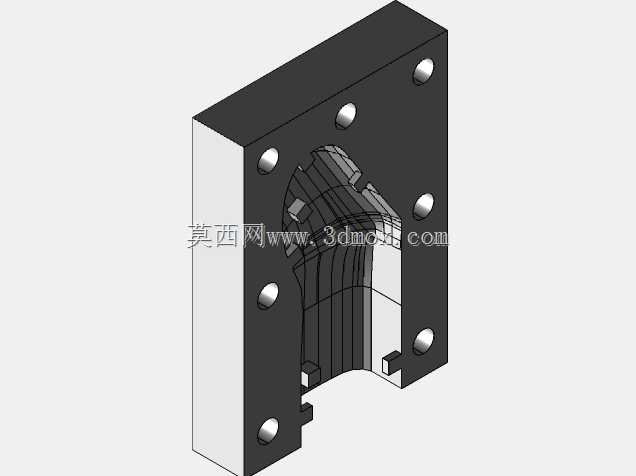

　　这套模具就是专门针对凤凰手V2款硅胶指尖指套的铸造需求设计的，整体型腔完全复刻成品指套的外轮廓与内部贴合曲面，做结构设计的时候首先考虑的是硅胶浇注后的脱模顺畅度，因为硅胶固化后表面有一定的粘附性，如果型腔内壁的脱模斜度设计不合理，很容易在脱模时拉扯指套边缘造成毛边或者撕裂，因此整个型腔从指套开口端到指尖封闭端，做了连续渐变的脱模斜度，没有出现倒扣或者直角转折的结构，同时型腔内壁的表面粗糙度要求控制在Ra0.8以下，保证铸造出来的硅胶指套外表面光滑无凸起，不会在佩戴时硌伤指腹。从安装边界来看，这套模具属于小型单腔铸造模，整体外形尺寸适配常规的桌面式真空浇注机工作台定位槽，不需要额外加装定制模架就可以直接固定在浇注工位上，模具的分型面设置在指套开口端的端面位置，合模时依靠定位销保证上下模的同轴度，避免浇注后出现指套壁厚不均的问题，因为指套本身的壁厚只有1.2mm，一旦上下模错位超过0.2mm，就会出现局部壁厚过薄，佩戴时很容易被尖锐零件划破。

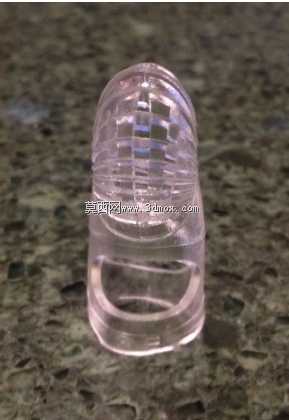

　　设计过程中也考虑了硅胶浇注时的排气问题，因为指尖位置是型腔的最深处，浇注时硅胶流动到这个位置很容易裹住空气形成气泡，导致成品指套的指尖位置出现缺料或者砂眼，因此在模具的指尖最顶端设置了直径0.3mm的排气小孔，这个尺寸既可以让型腔内的空气在硅胶灌注压力下顺利排出，又不会因为孔径过大导致硅胶溢出形成难以修剪的飞边。在实际使用场景里，这套模具除了可以用来铸造常规的透明硅胶指套，也可以适配不同硬度的凝胶材质，只需要根据浇注材质的收缩率微调型腔的尺寸补偿量即可，比如邵氏硬度20度的软质凝胶固化收缩率在2.2%左右，设计时已经在型腔的径向尺寸上提前做了对应比例的放大，保证固化后的指套尺寸刚好匹配目标指围，不会出现过松滑落或者过紧勒手的问题。和常规的指套注塑模具不同，这套铸造模不需要搭配高温注塑机使用，常温下就可以完成硅胶的固化成型，对于小批量定制不同尺寸指套的场景来说，不需要投入高额的设备成本，一线作业人员可以根据自己的指型调整浇注的硅胶量，得到最贴合自身指尖的指套，在长时间的精细操作中，既可以隔绝手上的汗液污染精密元器件，又能保留指尖的触感反馈，不会像厚橡胶指套那样完全隔绝触感导致操作时拿捏不住细小零件。

　　另外模具的外部结构做了加厚的模框设计，因为硅胶浇注时需要施加一定的压力让材质填满整个型腔，加厚模框可以保证模具在反复合模、开模的过程中不会出现变形，长期使用也不会因为模框变形导致分型面错位，延长模具的使用寿命，模框的边角位置都做了R3的圆角处理，避免操作人员在搬运、合模的时候被锋利的边角划伤，符合工装设计的安全要求。在浇注流程的适配性上，这套模具的浇口设置在分型面的侧方位置，浇口的宽度和厚度刚好匹配常规的手动硅胶枪出料口，不需要额外制作浇注料斗，操作人员手持硅胶枪就可以直接将混合好的硅胶注入型腔，注料完成后只需要将上下模合紧，放置在常温环境下等待固化即可，不需要复杂的温控或者压力控制环节，哪怕是没有模具操作经验的一线作业人员，经过简单的说明就可以独立完成指套的铸造工作。针对指套开口端的边缘处理，模具在分型面位置特意做了0.5mm宽的溢料槽，浇注时多余的硅胶会流入溢料槽内，固化后只需要轻轻撕扯就可以去除毛边，不需要额外用刀片修剪，避免修剪过程中破坏指套的边缘平整度，导致佩戴时边缘卷边影响舒适度。
