三通阀体铸造模具结构设计方案

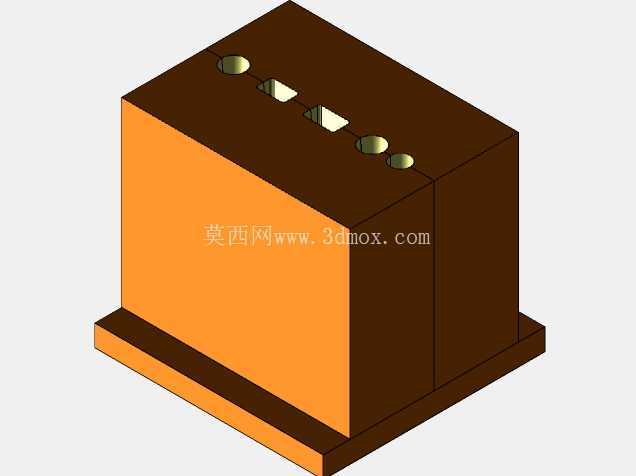

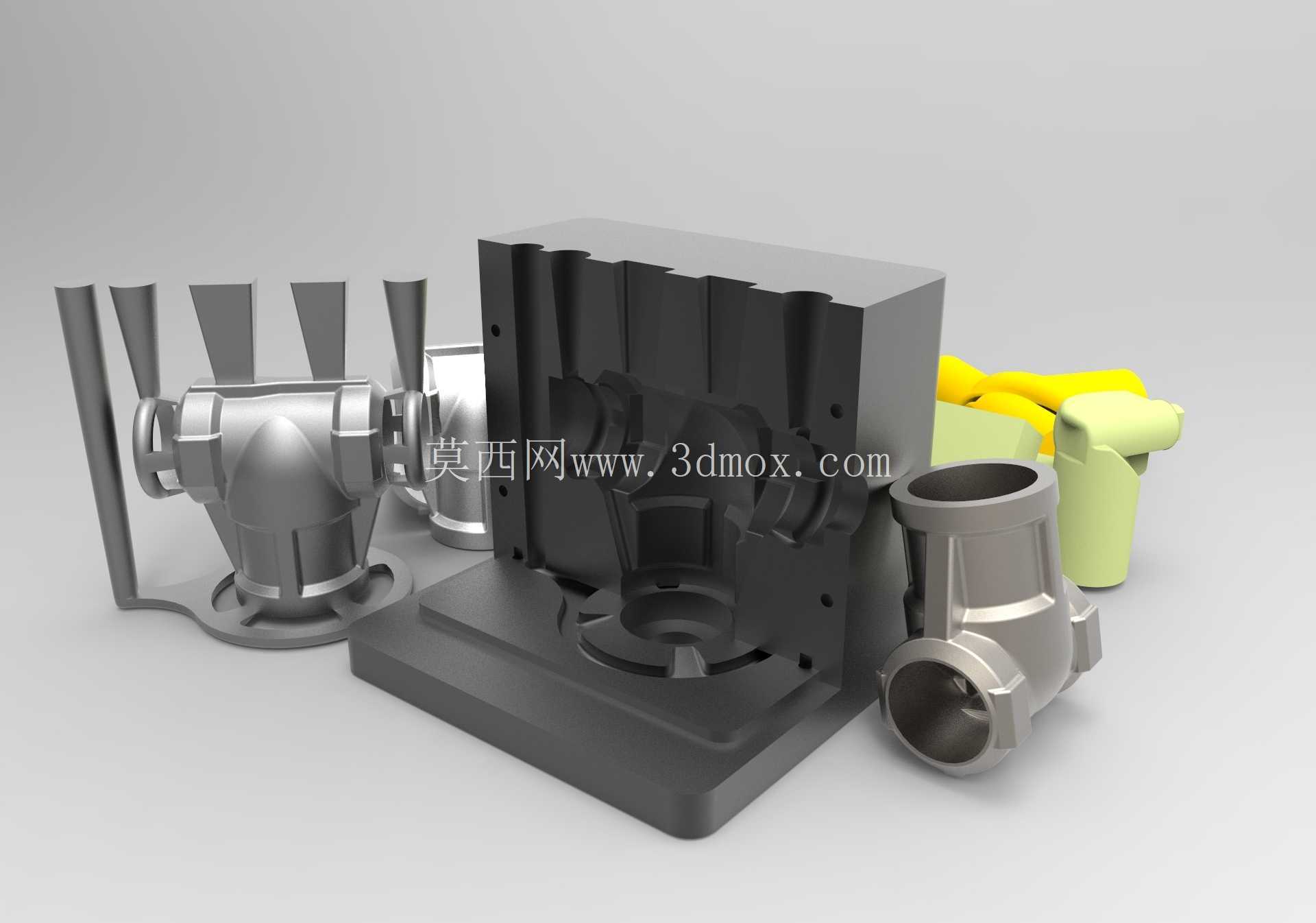

　　这套阀体铸造模具的核心成型对象为三通结构流体控制阀件，主要应用于工业流体输送管网、给排水系统、化工介质传输管路的核心控制部件生产环节，适配中小批量铸铁、铸钢及有色合金铸件的量产需求，可直接匹配常规垂直分型无箱射压造型线的安装接口，模架整体安装边界控制在600mm×450mm×380mm范围内，无需对现有造型设备做额外改造即可快速上线投产。从结构设计逻辑来看，模具采用上下模对开分型结构，分型面选取在阀体三个通口的中心轴线所在平面，最大程度减少侧向抽芯机构的数量，仅在侧通口位置设置一组斜导柱驱动的侧向抽芯滑块，抽芯行程设置为45mm，既可以完全脱出侧通口的成型型芯，又能控制滑块的整体尺寸，避免模具体积过度增大。浇注系统设计上采用底注式进水方案，横浇道设置在下模分型面位置，内浇口对准阀体下部的法兰连接端，可保证金属液充型过程平稳，避免卷气、夹渣缺陷，同时在阀体上部的法兰位置设置四个圆柱形冒口，对厚大的法兰热节部位进行补缩，有效降低铸件内部缩孔、缩松缺陷的产生概率。模具的成型型腔部分做了0.8%的收缩率预留，适配普通灰铸铁材料的凝固收缩特性，若用于生产铸钢或铝合金铸件，仅需更换对应成型镶块即可，无需改动整体模架结构，具备较强的工艺适配性。

　　导向定位结构采用四组导柱导套配合，导柱直径设置为32mm，配合间隙控制在0.02-0.03mm之间，可保证上下模合模过程的对中精度，避免合模错位导致的铸件尺寸超差问题，同时在侧向抽芯滑块位置设置了耐磨板与锁紧楔，合模状态下锁紧楔可直接承受金属液充型过程对滑块的反推力，避免滑块后退导致的铸件飞边、尺寸超差问题。排气系统设计上，在型腔的最高处、金属液最后填充的位置开设深度0.15mm的排气槽，同时在型芯的配合间隙位置预留自然排气通道，可保证充型过程中型腔内的气体顺利排出，避免铸件产生气孔缺陷。

　　顶出机构采用顶杆顶出方案，顶杆布置在阀体的法兰边缘、浇道凝料位置，顶杆直径设置为8mm，顶出行程为25mm，可保证开模后铸件与浇道凝料顺利脱离模具，且顶出痕迹不会出现在阀体的密封配合面、流体过流面位置，减少后续铸件清理、机加工的工作量。从实际生产适配性来看，这套模具的成型铸件公称通径为DN50，三个连接法兰的尺寸符合GB/T 9119的板式平焊法兰标准，铸件成型后仅需对法兰密封面、通口内孔做少量机加工即可满足装配使用要求，铸件的尺寸精度可达到CT8级，表面粗糙度可控制在Ra12.5μm以内，完全满足中低压流体管路的使用要求。模具的冷却系统采用随形水路设计，水路距离型腔表面的距离控制在15-20mm，水路直径为10mm，可保证模具生产过程中温度均匀，将模具工作温度稳定控制在80-120℃区间，有效缩短铸件凝固冷却时间，提升生产效率，同时减少模具因冷热疲劳产生的开裂问题，延长模具使用寿命。在模具的易损件设计上，浇口套、型芯镶块、滑块耐磨板均采用快换结构设计，生产过程中若出现磨损、烧蚀问题，可在设备上直接更换对应配件，无需将整副模具拆下返修，大幅降低设备停机时间，提升量产效率。

　　针对阀体内部的流道成型，模具采用整体式砂芯定位结构，砂芯通过上下模的芯头定位座固定，芯头配合间隙控制在0.1mm以内，可保证砂芯安装后的同轴度，避免铸件流道偏心导致的通流面积不足、介质流动阻力增大问题。这套模具的结构设计充分考虑了铸造生产过程中的常见工艺问题，从分型面选取、浇注系统设计、排气补缩结构到顶出冷却系统，均围绕阀体铸件的结构特点做了针对性优化，既保证了铸件的成型质量，又兼顾了模具的生产操作便捷性与使用寿命，可直接用于同类三通阀体铸件的铸造生产参考，也可作为阀体类铸造模具结构设计的参考案例，帮助结构设计人员快速掌握阀体类铸件的模具设计要点，减少设计过程中的试错成本。
