足部假肢适配连接结构三维设计

这款足部假肢适配连接结构，主要面向下肢截肢患者的康复辅具装配场景，是连接假肢接受腔与足部功能部件的核心过渡构件，在临床假肢适配、康复辅具生产、定制化矫形器械加工领域有着广泛的应用空间。从实际使用场景来看，该构件需要同时承接人体站立、行走过程中传递的垂直载荷、行走时的侧向剪切力，以及上下坡道、台阶时产生的扭转力矩，因此结构设计上充分考虑了多工况下的力学承载需求。

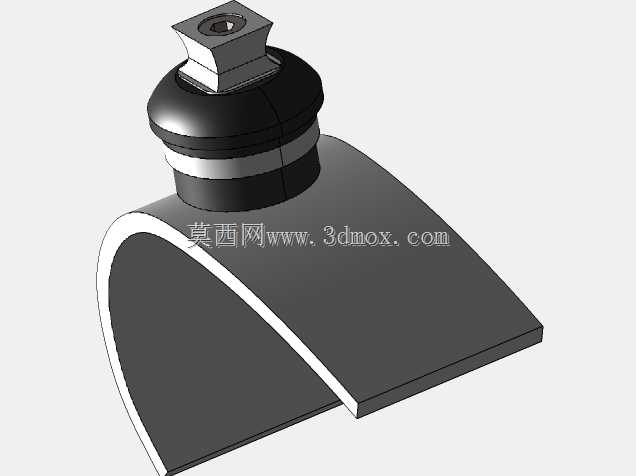

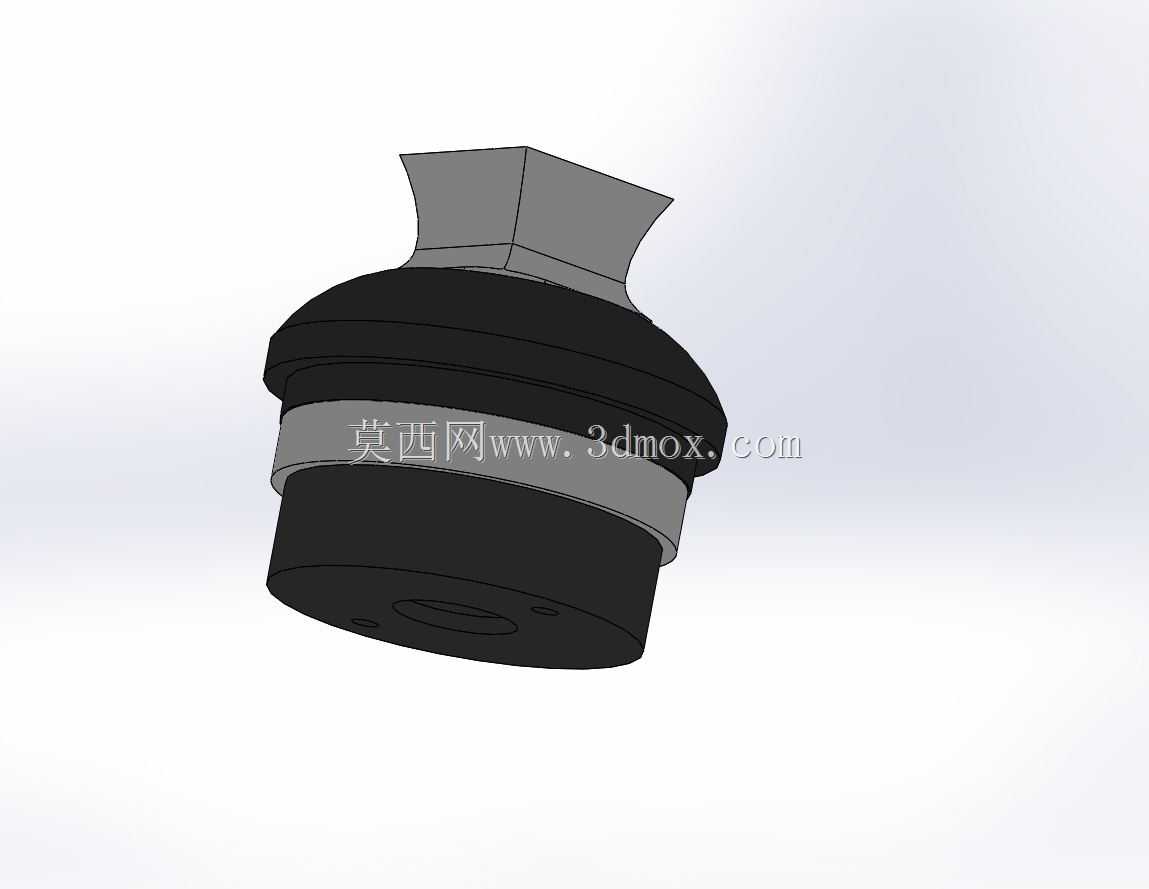

从功能特性层面分析，该适配结构分为三个核心功能段：顶部的方锥连接端，是标准的假肢行业通用接口，可与市面上绝大多数主流品牌的假肢接受腔连接件快速对接，方锥结构自带防转特性，装配时仅需锁紧顶丝即可完成固定，无需额外加工定位结构，能大幅缩短临床适配的调整时间；中间的缓冲调节段采用了叠层式的弹性结构设计，外层为高耐磨的包覆材质，内部设置有环形的限位凸台，既可以在行走过程中吸收地面传递的冲击载荷，减少残肢端受到的硬性冲击力，也能限制结构的过度偏转，避免行走过程中出现足部侧翻的风险；底部的弧形贴合基座，是与足部假肢壳体连接的部位，弧面曲率完全匹配常用的储能足、静踝足的壳体上表面弧度，装配时可通过粘接或螺栓紧固的方式完成固定，贴合面的大接触面积设计能有效分散载荷，避免局部应力集中导致的部件断裂。

在设计思路上，该结构优先兼顾了通用性与可靠性，没有采用定制化的特殊接口，所有连接尺寸均遵循康复辅具行业的通用装配规范，既可以适配成人小腿截肢患者的常规假肢配置，也可通过调整基座长度适配部分足部部分截肢的矫形需求。结构建模过程中，对所有的过渡圆角都做了应力释放处理，尤其是方锥连接端与缓冲段的衔接位置、缓冲段与底部基座的衔接位置，都采用了大圆角过渡，避免交变载荷作用下出现疲劳裂纹。中间缓冲段的环形槽尺寸经过反复校核，既保证了足够的形变量来吸收冲击，又不会因为形变量过大导致行走时的支撑稳定性下降，环形槽的宽度与深度参数匹配常用的弹性包覆材料的收缩率，包覆成型后不会出现脱层、移位的问题。

从安装边界尺寸来看，顶部方锥连接端的标准尺寸适配行业通用的15mm方锥接口，锁紧螺孔位于方锥端面中心，采用标准M6内六角螺纹，锁紧深度控制在8mm，既保证足够的锁紧力，又不会顶穿连接端侧壁；中间缓冲段的最大外径为42mm，整体高度为38mm，安装后不会超出假肢接受腔下端的外轮廓，避免穿戴裤子时出现剐蹭、凸起影响外观的问题；底部弧形基座的总长度为112mm，宽度为68mm，弧面半径为95mm，贴合面的平面度公差控制在0.2mm以内，保证与足部壳体粘接时的接触紧密性，基座厚度从中心向边缘逐渐递减，边缘厚度为2mm，既减轻了整体构件的重量，又能让力的传递更加平缓。

在实际装配调试过程中，该适配结构允许在临床适配时进行小角度的调整，中间缓冲段的弹性特性可以补偿±5°的初始安装角度误差，降低了对技师装配精度的要求，也能让患者在穿戴初期有一个适应的过程，不会因为初始对位的微小偏差导致穿戴不适。结构的所有外露边缘都做了倒钝处理，没有尖锐棱角，避免装配过程中划伤技师或患者，也不会磨损包覆的弹性材料。针对日常使用中的复杂环境，该结构的金属连接部分采用了耐腐蚀的材质设计，接触汗液、潮湿环境也不会出现锈蚀，外层包覆的耐磨材质可以抵御日常行走中的砂石剐蹭，延长部件的使用寿命。从力学仿真的结果来看，该结构在100kg载荷下的最大形变量小于0.8mm，完全满足日常行走、慢跑等常规活动的强度需求，100万次疲劳循环测试下不会出现结构损坏，适配大多数成年患者的活动强度需求。
