肘撑式可调高度康复助行拐杖结构设计

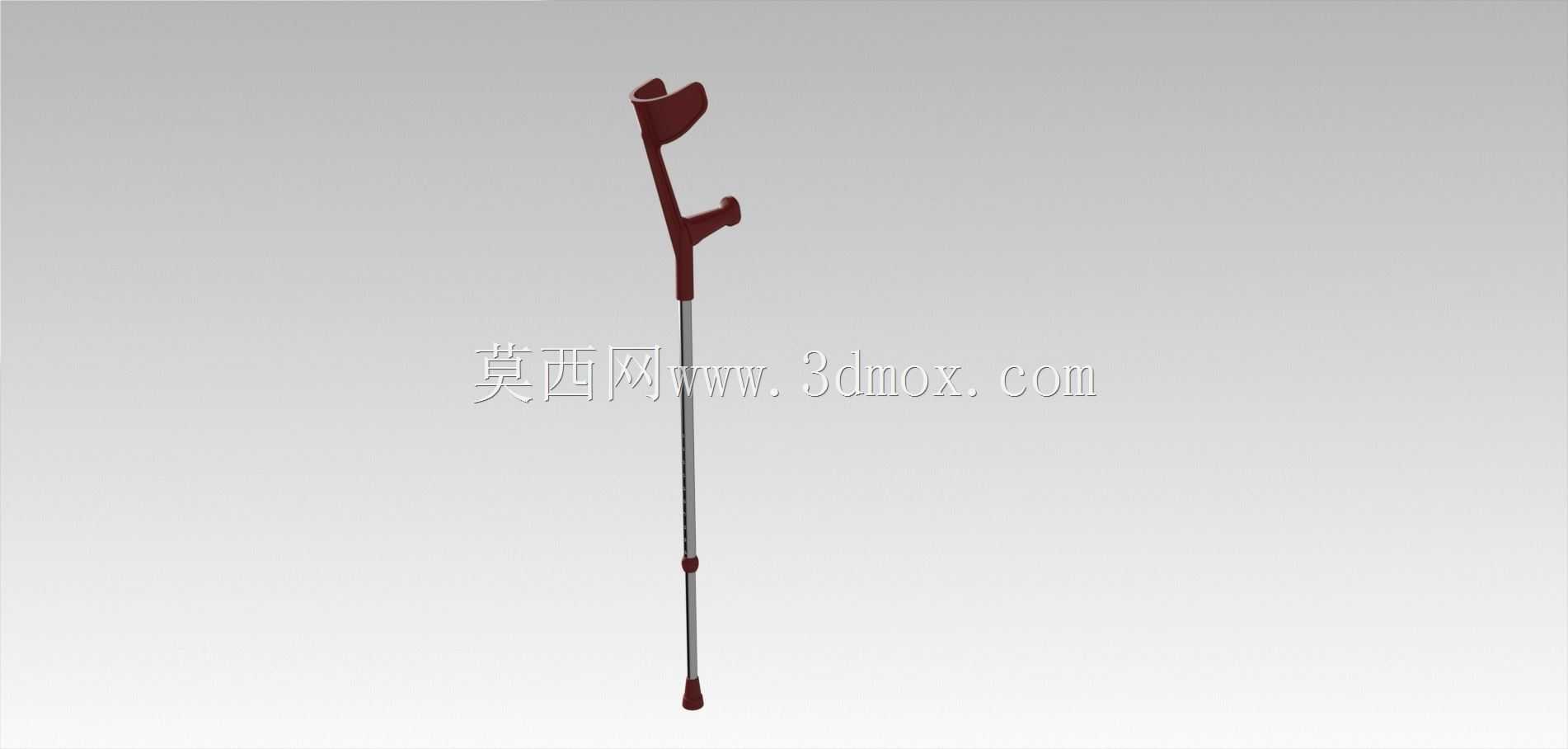

这款肘撑式助行拐杖的结构设计，核心围绕下肢行动障碍人群的日常移动需求展开，区别于传统腋拐的受力方式，它将支撑受力点转移至前臂肘弯位置，能有效避免长期使用腋拐时腋部血管、神经受压引发的二次损伤，在临床康复、居家养老、术后行动恢复等场景中都有广泛的适配性。从实际使用场景来看，不管是下肢骨折术后的阶段性康复训练、老年群体下肢肌力衰退后的日常出行辅助，还是单侧下肢功能障碍人群的长期移动支撑，这款结构都能提供稳定的受力支撑，相比普通手杖，它的支撑接触面积更大，受力分散更均匀，能承担更多的身体重量，降低健侧肢体的承重负荷。

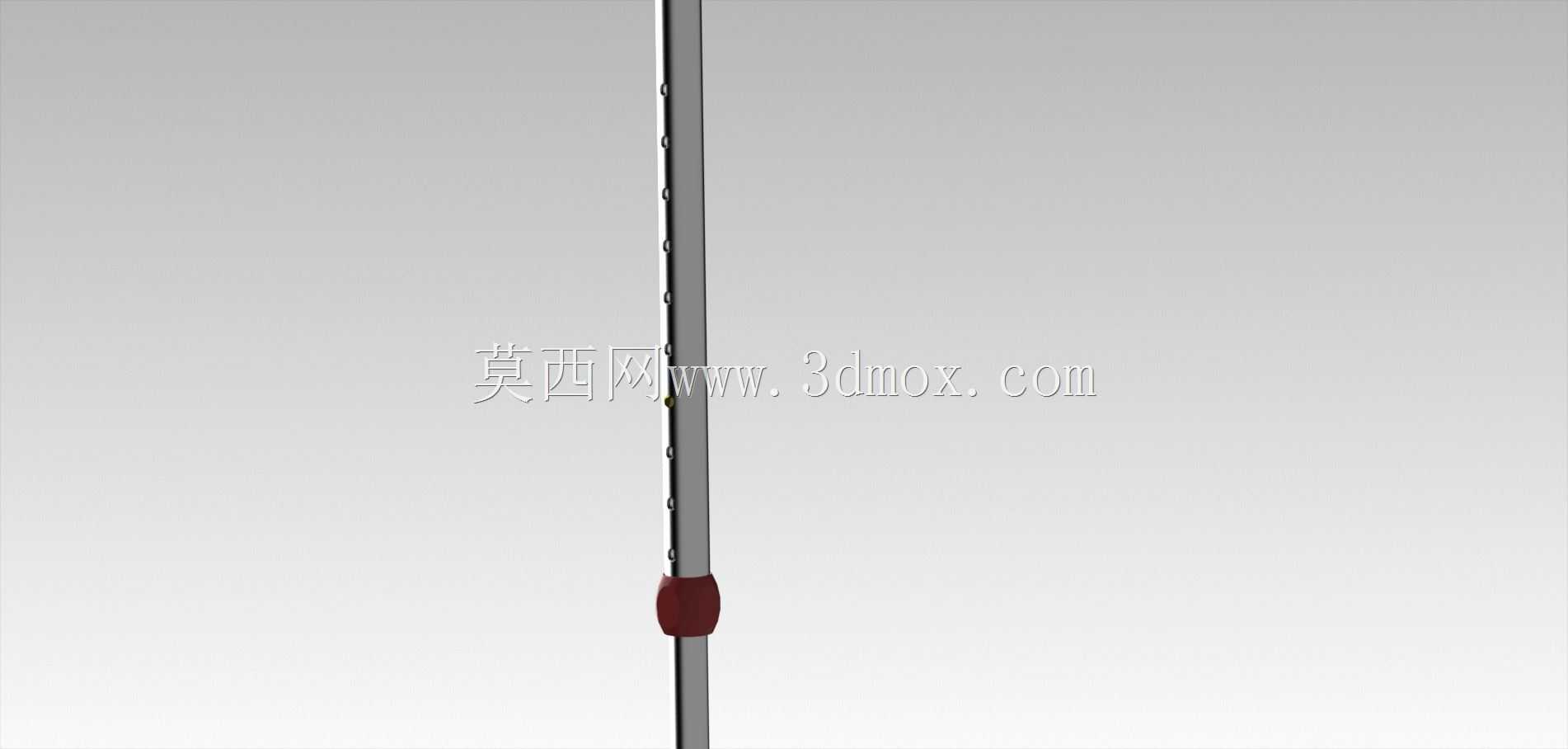

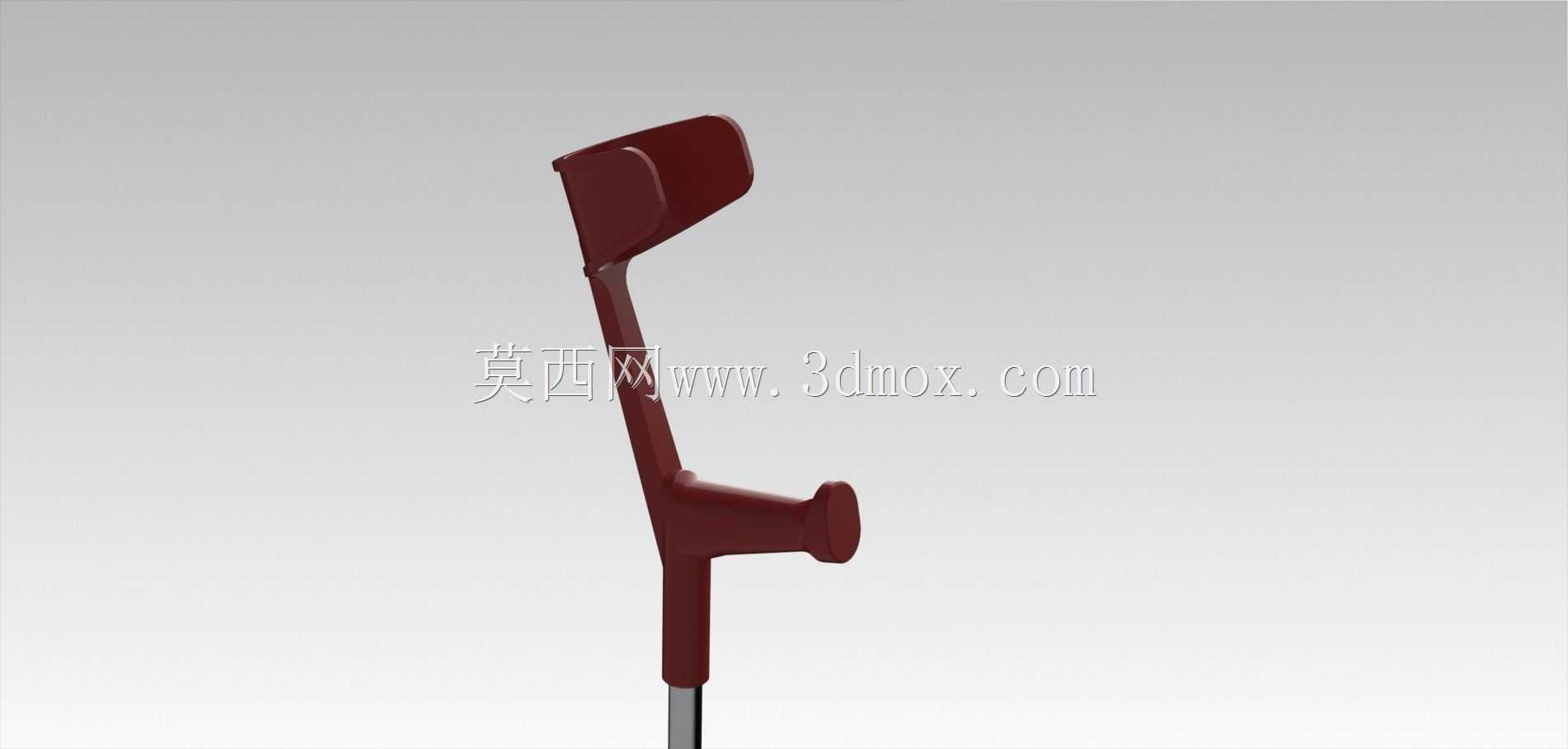

设计思路上，首先考量的是受力路径的合理性：肘托部分采用贴合人体前臂生理曲度的包覆式结构，接触边缘做了圆弧过渡处理，避免硬质材料对前臂局部造成压疮，握把位置设置在肘托下方合适的力臂区间，使用者握持时手臂自然弯曲，发力时能通过前臂、手部共同传导支撑力，不会让腕部承担过大的集中载荷。杖身采用分段式伸缩结构，调节区间覆盖了不同身高人群的使用需求，从身高150cm到185cm的使用者都能通过杖身的调节卡扣锁定适配长度，调节时无需额外工具，按压弹性定位销即可滑动调整杖身长度，每一档的定位孔间距经过受力验算，锁定后杖身的径向晃动量控制在极小范围内，不会出现使用时的松动异响。

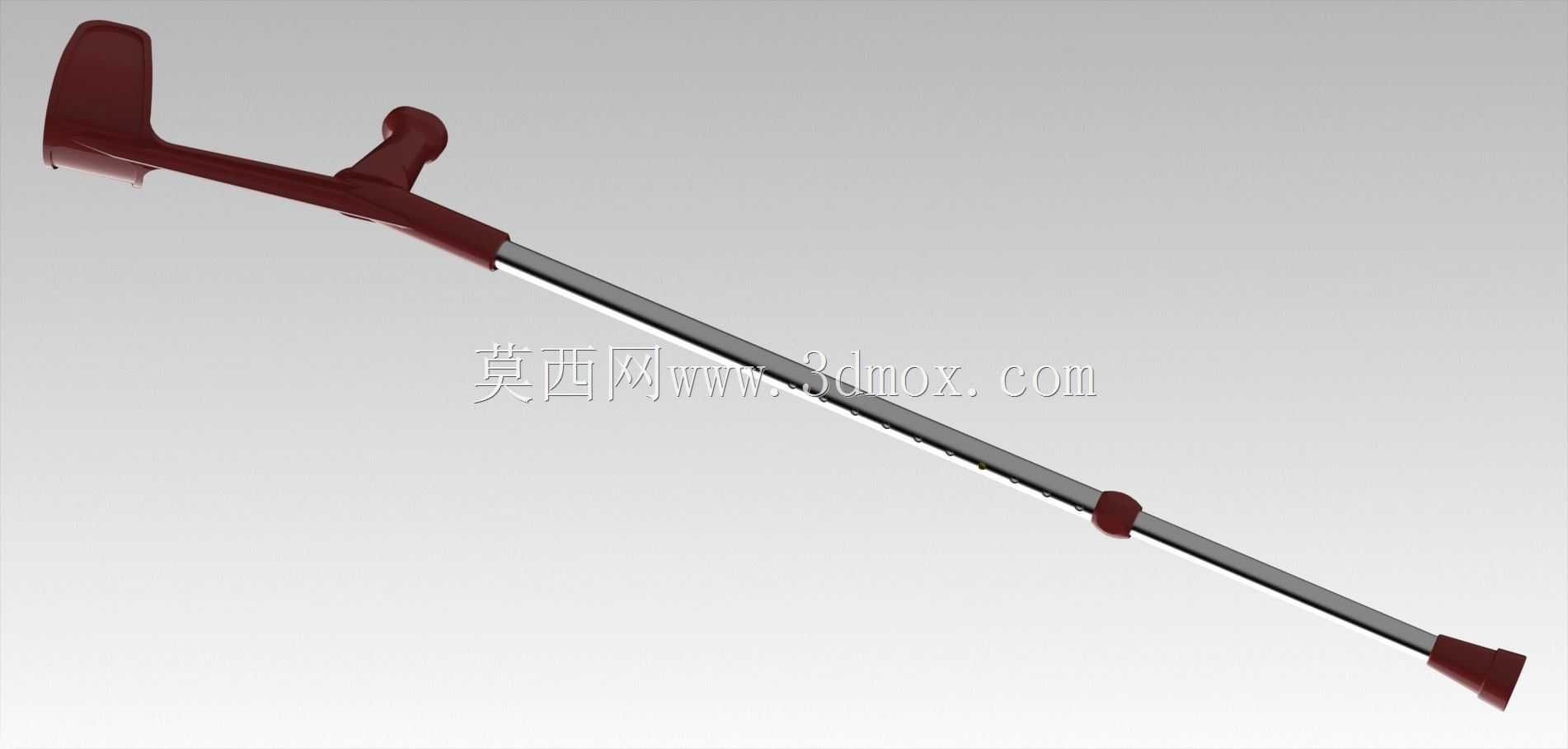

杖身主体选用轻质高强度的金属管材，在保证结构强度的前提下尽可能降低整体自重，长时间握持使用不会产生明显的负重疲劳。底部的防滑脚垫采用耐磨弹性材质，接触地面的端面设计了多道环形防滑槽，不管是干燥的水泥路面、瓷砖地面，还是略微潮湿的水磨石地面，都能提供足够的静摩擦力，避免使用过程中出现打滑侧翻的风险，脚垫与杖身采用插拔式连接，磨损后可以快速更换，无需整体更换拐杖主体。肘托和握把的接触部分采用硬质结构加软质覆层的设计，既有足够的支撑刚度，又能缓冲行走过程中产生的地面反作用力，减少震动传导至手臂带来的不适感。

从安装边界和尺寸适配来看，这款拐杖的整体收纳长度可以压缩到较短尺寸，放入常规的背包侧袋、居家储物柜缝隙都不会占用过多空间，展开使用时的横向最大尺寸仅为肘托的宽度，在狭窄的居家过道、电梯轿厢内使用时不会出现剐蹭障碍物的情况。结构设计时还考量了长期使用的可靠性，杖身的伸缩配合段做了耐磨处理，反复调节锁定也不会出现配合间隙过大的问题，所有的棱角位置都做了倒钝处理，日常拿取、使用过程中不会划伤衣物或者皮肤。受力验算阶段，按照单拐最大承重100kg的工况做了结构强度校核，杖身、肘托、握把、调节卡扣等关键受力部件的安全系数都达到了辅具类产品的相关要求，正常使用过程中不会出现结构断裂、变形的问题。

相比传统的固定式拐杖，这种肘撑式可调结构的使用场景更宽泛，既可以作为术后康复阶段的临时助行装备，也可以作为下肢功能障碍人群的长期日常使用辅具，结构上没有多余的复杂零件，生产装配难度低，后期维护成本也极低，日常使用仅需检查脚垫磨损情况、调节卡扣的锁定可靠性即可，不需要复杂的保养流程。在实际建模过程中，所有的配合尺寸都按照实际加工公差做了预留，伸缩段的配合间隙控制在合理范围，既不会因为间隙过小出现伸缩卡滞，也不会因为间隙过大导致使用时晃动感明显，肘托的曲面造型完全贴合人体前臂的自然形态，使用者将前臂靠在肘托上时，压力会均匀分布在前臂内侧的软组织上，不会出现局部压强过高导致的压痛问题。握把的直径按照成年人手部握持的舒适尺寸设计，握持时手指可以自然环绕，长时间握持也不会出现手部肌肉酸胀的情况。
