医用监护仪可移动落地支架结构设计

这款可移动落地支架主要适配床旁监护类设备的临床使用场景，在普通病房、ICU、急诊抢救室、术后复苏室等需要频繁转移监护点位的区域，这类支架的使用频率极高。区别于固定在墙面或者吊塔上的监护设备安装方式，带脚轮的落地支架可以跟随医护人员的转运路线移动，不需要反复拆卸监护设备的连线与固定结构，能大幅缩减患者转运、床位调整时的设备准备时间。

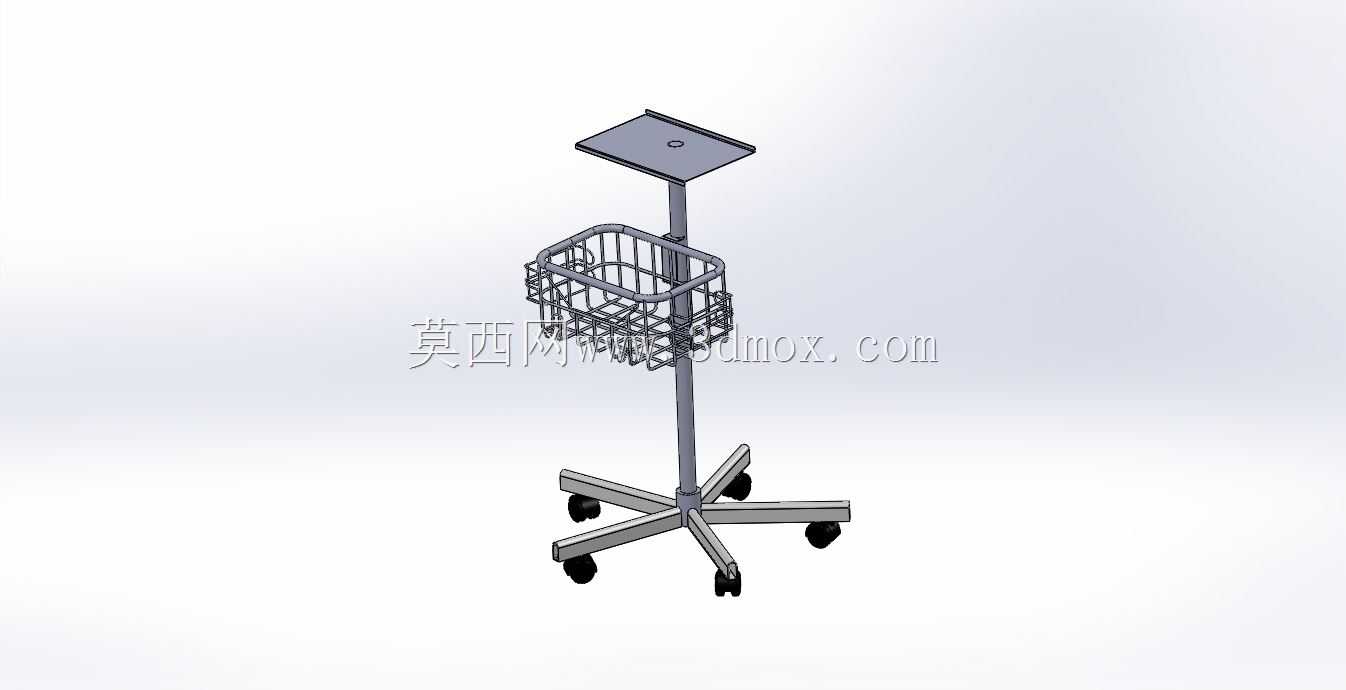

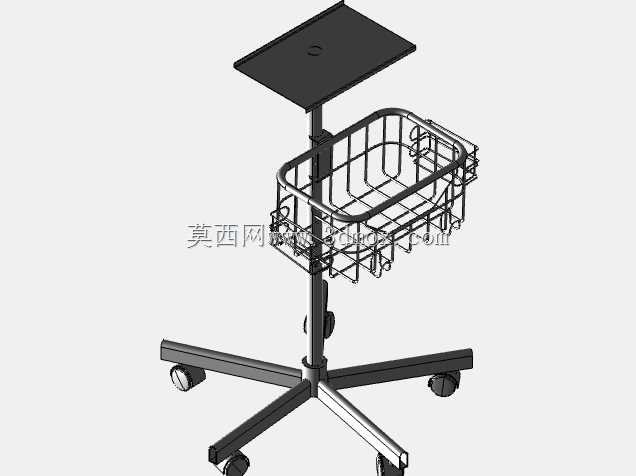

从结构设计逻辑来看，整个支架采用中心立柱承载的框架思路，底部选用五星脚支撑结构，这种支撑形式的倾覆力矩计算覆盖了常规临床场景下的外力碰撞、设备倾斜等工况，支腿向外延伸的长度经过配重校核，即使在支架顶部放置满配的监护主机、侧边置物篮存放少量耗材时，整体重心依然落在五星脚的支撑边界内，不会出现侧翻风险。支腿末端配置的是医用级静音万向脚轮，其中对角位置的两个脚轮带刹车锁定结构，在支架移动到指定点位后，踩下刹车即可锁定轮体转动与转向，避免设备被误碰移位；脚轮的轮面采用软质聚氨酯材质，在病房PVC地面、瓷砖地面推行时不会产生明显噪音，也不会刮伤地面涂层，符合病区的静音管理要求。

中心立柱采用薄壁金属圆管结构，在保证纵向承载强度的前提下尽可能降低整体自重，方便医护人员单人推行转移。立柱上的设备安装托盘位于支架最顶端，托盘表面做了防滑纹理处理，边缘设置小高度的围边，避免放置在上面的监护仪主机在移动过程中滑落；托盘的安装高度可以沿着立柱做上下调节，调节区间覆盖了不同身高医护人员的操作视线高度，不管是站立操作还是坐床旁查看参数，都能调整到舒适的观看角度，减少长期低头查看设备带来的职业劳损。

立柱中部配置的金属网篮是实用化的功能拓展结构，网篮采用镂空钢丝焊接成型，重量轻且通透，日常可以存放监护仪配套的袖带、电极片、打印纸、消毒棉球这类常用耗材，医护人员在床旁操作时不需要反复往返治疗车拿取物品，能提升床旁操作的效率。网篮的安装位置同样可以沿着立柱上下调整，不会和顶部托盘的调节行程产生干涉，用户可以根据实际存放物品的尺寸调整网篮高度，避免出现物品过高顶住托盘的情况。

从安装边界尺寸来看，五星脚的最大外接圆直径控制在常规病床间隙的通行宽度以内，能够顺利通过病房门、病床之间的狭窄通道，不会在转运过程中磕碰床栏或者墙面设备。支架整体收拢后的高度适配普通医用电梯的内部净高，不需要放倒支架即可完成楼层间的转运。顶部托盘的安装平面尺寸适配主流尺寸的床旁监护仪主机，安装孔位预留了通用的固定孔距，不需要额外打孔改造即可完成设备固定，安装时只需要将监护仪底部对准托盘定位点，拧紧固定旋钮即可完成装配，全程不需要复杂工具。

在细节设计上，所有金属结构件的边缘都做了圆角钝化处理，没有尖锐的毛刺或者棱角，避免在临床使用过程中剐蹭医护人员、患者或者输液管路。立柱表面做了哑光喷塑处理，耐常规医用消毒剂的擦拭腐蚀，日常病区消毒时可以直接用含氯消毒剂擦拭表面，不会出现涂层脱落、生锈的问题。网篮的钢丝连接处做了满焊打磨处理，没有突出的焊渣，不会勾住医护人员的工作服或者患者的被服。脚轮的连接轴处做了密封处理，避免日常清洁的污水进入轮轴造成卡滞，延长轮组的使用寿命。

实际使用过程中，这类支架不需要做地面固定，也不需要在墙面打孔安装，到货后只需要将五星脚、立柱、托盘、网篮、脚轮几个部件简单组装即可投入使用，组装过程不需要专业人员操作，普通医护人员参照装配说明十分钟内即可完成整机组装。相比固定安装的监护设备支架，这种可移动支架的部署灵活性更高，在科室床位调整、临时增设监护床位、突发公共卫生事件需要扩容监护点位时，可以快速调配支架完成设备部署，不需要额外施工改造场地，适配性更强。
