多准直模式X射线束光调节机构

在放射诊断、工业无损检测的射线成像场景中，X射线准直器是控制射线束范围、过滤散射线、提升成像清晰度的核心配套部件，直接决定了成像区域的精准度与非检查区域的辐射防护效果。这款准直机构采用双组矩形准直+圆形准直的多模式配置，可适配不同的成像场景需求：矩形准直适用于常规矩形拍片视野，能根据拍片尺寸调整束光边界，避免多余射线照射到受检体非检测区域；圆形准直则适配透视、局部点片等圆形视野需求，减少散射线对成像质量的干扰。

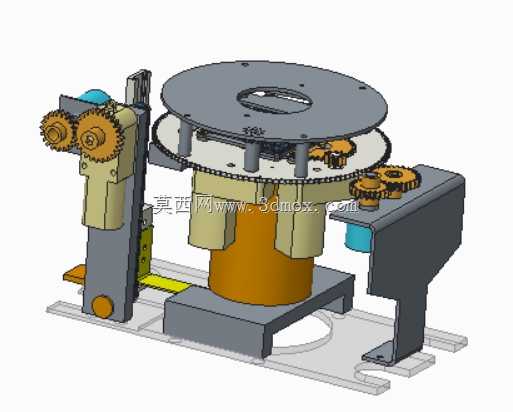

从结构设计逻辑来看，整套机构采用底部法兰安装的布局，核心承载为中部的圆形回转托盘，托盘通过大直径齿圈与侧边的传动齿轮组啮合，实现不同准直片组的工位切换。驱动侧布置了两组相互啮合的传动齿轮，分别对应准直模式切换与准直开口大小调节的动力输入，齿轮传动的回程间隙控制在0.1mm以内，保证准直位置的重复定位精度，避免束光边界出现偏移。两侧的立式支撑立柱承担了上部托盘与准直组件的承载，立柱与底部安装底板之间采用定位销+螺栓的连接方式，保证装配后的同轴度误差不超过0.05mm，防止托盘回转时出现卡滞或跳动。

安装边界方面，整套机构的底部安装板预留了长条形安装槽与中心过孔，中心过孔对应X射线球管的射线输出窗口，安装时可通过长槽调整机构与球管窗口的同轴度，适配不同规格的X射线发生装置。整体安装高度控制在180mm以内，最大回转直径不超过220mm，可直接集成到立式胸片架、移动式C臂、工业X射线探伤机等设备的射线输出端，不需要对原有设备的结构做大幅改动。准直片采用高密度铅合金材料内嵌于金属安装框架内，铅层厚度不小于3mm，可有效屏蔽150kV以下能量的X射线，避免漏射。

实际使用过程中，模式切换时驱动齿轮带动齿圈转动，将对应规格的准直片组转动到射线窗口正下方，随后调节齿轮带动两组对开的准直片做相向或反向运动，调整矩形开口的长宽尺寸，或是调整圆形准直的通光孔径，实现束光范围的连续可调。机构侧边设置的机械限位块可限制托盘的回转角度，保证每个准直工位都能精准对准射线中心，不会出现过转导致的准直错位。底部的中心过孔周边做了倒角处理，避免射线穿过时产生边缘散射，影响成像边缘的清晰度。

从结构可靠性角度出发，所有传动齿轮都采用黄铜材质加工，自润滑性能好，长期运转不需要额外添加润滑脂，避免润滑脂挥发污染射线窗口的铅玻璃。支撑立柱与托盘之间的转轴采用不锈钢材质，耐磨性能优异，可承受超过10万次的回转切换动作而不出现明显磨损。整套机构的所有外露金属件都做了阳极氧化或喷塑处理，可适应医疗设备、工业检测设备的常规使用环境，不会出现锈蚀掉屑的问题，满足相关行业的设备洁净度要求。
