GY-906数字红外测温传感模块结构

做工业测温类设备选型和结构适配的时候，非接触式红外测温模块的安装适配是很多嵌入式设备、工业检测工位绕不开的环节，这次拆解建模的GY-906系列MLX90614核心传感模块，是目前小范围非接触测温场景里应用极广的一款成熟器件。先从实际落地的场景说，这类模块常被用在小型设备的表面温度巡检工位，比如3D打印机喷头温度实时校准、小型工业传送带上面的工件表面温度快速筛查、家用小电器的过热保护触发端，还有可穿戴测温设备的前端采集端，因为不需要和被测物体直接接触，响应速度快，也不会因为接触干扰被测物体本身的温度场，在空间局促、被测物体处于运动状态的场景里优势非常明显。

从功能特性上看，这款模块集成了红外热电堆感应核心和信号处理电路，直接输出校准后的数字温度信号，不需要后端电路再做复杂的信号放大和温度校准，能大幅简化硬件设计的流程，降低后端主控的运算压力。模块的感应端做了金属套筒封装，一方面是屏蔽外界杂散红外信号的干扰，避免周边环境的热辐射影响测温精度，另一方面套筒内部的光学通道能把固定视场角内的红外辐射汇聚到感应芯片上，保证测温范围的边界清晰，不会出现邻域温度串扰的问题。

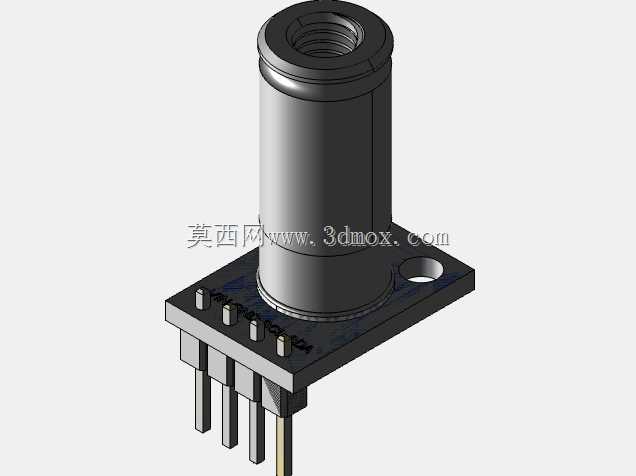

建模的时候首先要卡准的就是安装边界，模块的PCB基板是标准的小尺寸方形板，板上预留了单孔安装位，这个安装孔的位置和孔径是结构设计里必须优先对齐的尺寸，很多工程师做适配结构的时候容易忽略孔位到引脚排针的相对距离，最后打样出来会出现安装螺丝和排针干涉、或者模块装歪导致感应视场偏移的问题。排针的引脚间距是标准的2.54mm通用间距，直插式的引脚长度要匹配常用的面包板、PCB焊接的深度，建模的时候要把引脚的倒角和根部的塑胶固定座做出来，避免后期做装配干涉检查的时候出现误判。

感应端的金属套筒是整个模块外形尺寸最高的部分，套筒的外径、高度直接决定了设备外壳上需要预留的开孔大小和沉台深度，套筒顶端的内螺纹结构是用来选配外接光学滤镜或者导光筒的，这个螺纹的牙距和深度要严格按照实物测绘，不然客户后期加装配件的时候会出现拧不进去或者螺纹滑牙的问题。套筒和PCB基板的连接位置做了定位凸台，建模的时候要把这个凸台的避让槽在适配结构里留出来，不然模块装到底的时候会被凸台顶住，导致PCB板不能完全贴合安装基准面，出现倾斜。

设计思路上，这类成熟模块的结构都是围绕功能优先级排布的：感应核心放在PCB板的几何中心偏上位置，尽可能让金属套筒的重心落在PCB板的支撑范围内，避免波峰焊的时候因为重心偏移出现元件浮高的问题；四个排针引脚平行排布在PCB板的下边缘，走线最短，信号传输路径上的干扰最小；安装孔放在PCB板的右上角，和排针、感应套筒都保持足够的安全距离，拧安装螺丝的时候不会碰到周边的元件，也不会因为螺丝的金属部分造成电路短路。

实际做设备适配的时候还要考虑模块的外围空间预留，因为红外测温模块对周边的热对流比较敏感，建模的时候要在套筒周边预留至少2mm的空气间隙，不要让其他发热元件直接贴在套筒外壁上，不然会导致模块自身的环境温度补偿出现偏差，直接影响最终的测温精度。另外排针的出线方向要根据设备内部的走线空间调整，建模的时候保留了排针的可编辑参数，要是设备内部垂直空间不足，可以把直插排针换成弯针，对应的安装高度参数可以直接调整，不需要重新测绘整个模块。

很多刚接触这类传感模块的结构工程师容易犯的错误是只关注PCB板的平面尺寸，忽略套筒的高度方向的公差，因为金属套筒是冲压件，高度方向会有±0.2mm左右的制造公差，所以在做外壳开孔的沉台深度设计的时候，要预留足够的公差间隙，不要让套筒顶端直接顶到外壳的透明视窗，不然装配的时候会压坏感应核心。还有PCB板的厚度是标准的1.6mm玻纤板厚度，安装柱的高度要匹配这个厚度，加上固定螺丝的垫片厚度，保证锁紧之后PCB板不会出现翘曲，翘曲的PCB会拉扯引脚焊点，时间长了容易出现虚焊的问题。

从装配流程的角度考虑，这个模块的结构设计非常适合自动化产线的贴片和插件工序，所有元件都排布在PCB的同一面，过波峰焊的时候不需要翻板，安装孔的位置也适合吸嘴抓取，做整机装配的时候可以直接作为一个预装组件，提前焊好排针之后再整体装入设备的安装位，能有效提升装配效率。建模的时候把每个零件都做了独立的参数化配置，不管是做结构干涉检查，还是做整机的热仿真分析，都可以直接调用，不需要再做模型的简化处理，能节省很多前期设计的时间。
