立式自动火灾测温预警装置结构设计

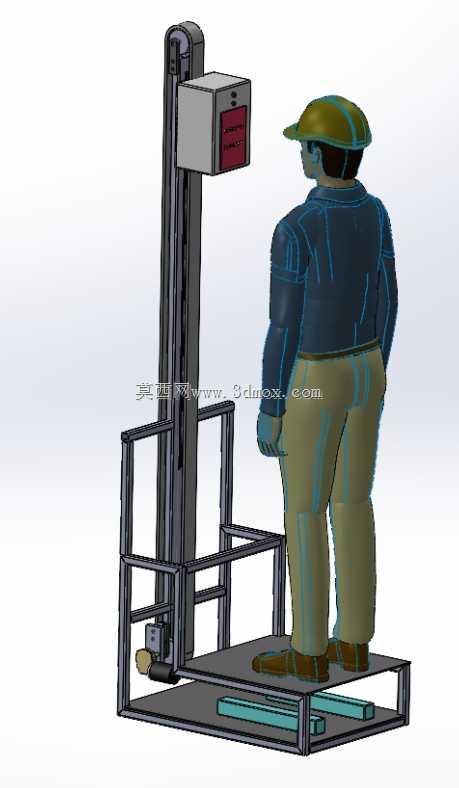

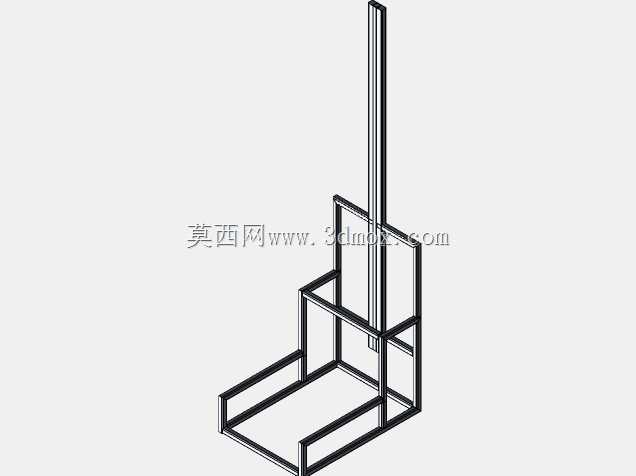

　　这套立式测温装置的结构设计，核心瞄准工业厂区、仓储物流通道、人员进出卡口这类需要非接触式快速体温筛查与环境温度异常预警的场景，在实际项目落地中，这类设备往往需要兼顾人员通行效率与检测精度，不能因为检测流程拖慢卡口通行节奏，同时还要避免环境杂波对检测结果的干扰。从结构布局来看，设备采用立柱加检测主机的分体式设计，立柱部分选用矩形铝型材作为主体支撑，内部预留走线槽位，所有信号线缆与供电线缆都从型材内腔穿行，避免外露线缆被剐蹭损坏，也能减少外部电磁干扰对测温模块的影响；立柱顶端设置角度调节铰接结构，检测主机可以根据安装点位的地面高度差、人员通行的平均身高区间，在0到30度范围内俯仰调整，不需要额外垫高或切割立柱，适配不同现场的安装条件。

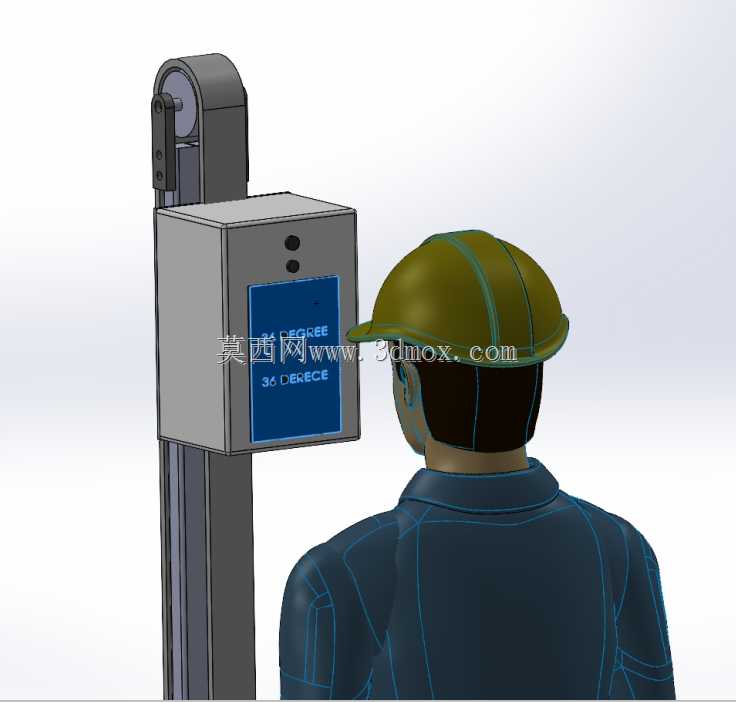

　　检测主机采用密封式钣金壳体设计，壳体边缘做折弯翻边处理，配合内部的密封胶条，可以达到IP54的防护等级，适配车间、仓库这类存在少量浮尘、偶尔有喷淋溅水的使用场景，壳体正面预留显示屏安装窗口，屏幕下方设置两个状态指示灯开孔，分别对应正常测温、温度超限报警两种状态，现场人员不需要凑近看屏幕数值，远距离就能通过灯光判断通行状态。设备的检测逻辑设计上，把测温模块的感应角度控制在15度锥角范围内，避免检测到周边高温设备、暖气管路这类非检测目标造成误报，同时在壳体内部预留了补光模块的安装位，在光线不足的地下车库、夜班厂区通道场景下，补光模块可以自动触发，保证测温模块的识别精度不会因为光线不足出现偏差。安装边界方面，立柱底部设计了方形安装法兰，法兰上预留四个膨胀螺栓固定孔，安装时只需要在硬化地面打四个对应尺寸的膨胀螺栓，就能完成设备固定，不需要做额外的混凝土基础，法兰到主机中心的水平偏移量控制在50mm以内，避免设备突出过多占用通道通行宽度，主机的安装高度可以沿着立柱的滑槽在1.2米到1.8米区间内滑动调整，适配不同身高的检测人群，不管是普通成人通行还是需要兼顾儿童检测的厂区家属通道，都能快速调整到合适的检测高度。

　　在结构细节处理上，主机壳体的背部设计了快拆检修盖，只需要拧下两颗手拧螺丝就能打开检修盖，更换内部模块、调整接线不需要把整个主机从立柱上拆下来，减少后期运维的工作量；铰接位置的调节螺栓采用防滑蝶形设计，现场调试人员不需要额外带扳手，徒手就能拧紧固定角度，提升现场安装的效率。考虑到工业现场可能存在的设备碰撞风险，立柱的下半部分包裹了2mm厚的橡胶防撞层，即使被小型叉车、手推车轻微剐蹭，也不会造成立柱变形或者主机移位，设备整体的重心控制在立柱中轴线位置，即使受到侧向的轻微推力，也不会出现倾倒的情况，不需要额外加装斜向支撑，进一步节省安装空间。

　　从实际使用的角度出发，这套结构没有做多余的装饰性设计，所有的外形结构都服务于功能需求：壳体的斜角设计是为了让屏幕角度刚好对准通行人员的视线方向，不需要人员低头或者仰头看屏幕数值；立柱侧面的滑槽设计是为了兼容不同品牌的测温模块安装尺寸，后期如果需要更换更高精度的测温模块，不需要重新制作主机壳体，只需要调整内部安装支架的孔位就能完成适配；底部法兰的腰型孔设计，可以抵消地面打孔时的位置误差，安装时即使孔位有几毫米的偏差，也能顺利对准固定，降低现场安装的打孔精度要求。
