低成本ACL康复训练腿部支撑支架结构

在膝关节前交叉韧带损伤的术后康复与保守治疗场景中，这类C型支撑支架是康复训练阶段常用的辅助承载部件，主要作用是在患者进行下肢肌力训练、关节活动度恢复训练时，为小腿与大腿段提供稳定的侧向支撑与限位，避免训练过程中膝关节出现非预期的内翻、外翻移位，减少韧带二次受力牵拉的风险。不同于全包裹式的固定支具，这款支架采用开放式的C型弯臂结构设计，核心思路是在保证支撑刚度的前提下尽可能降低结构自重，同时避开膝关节前方的髌骨区域，不会对术后肿胀的软组织造成额外压迫，适配康复期不同腿围患者的佩戴与训练设备搭载需求。

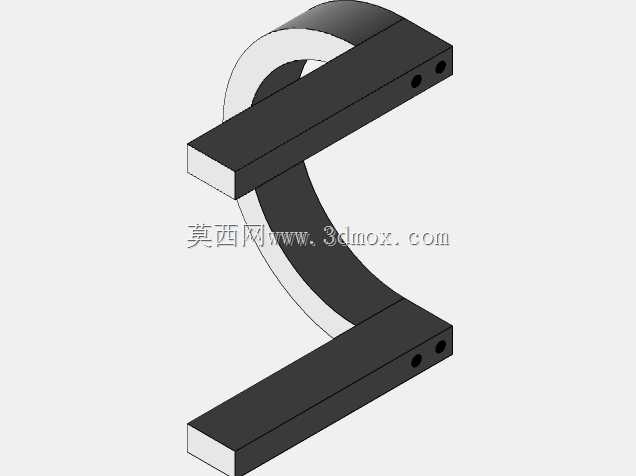

从结构细节来看，支架上下两端为平行布置的平直安装臂，臂端预留的通孔用于和康复训练设备的绑带固定座、角度调节机构做刚性连接，安装时可根据训练设备的固定点位调整螺栓穿装位置，适配不同训练台架的安装孔位间距，安装边界可覆盖常规下肢康复训练设备的支撑臂安装区间，不需要对原有设备做额外的打孔改造。中间的弧形弯臂采用等截面的矩形截面结构，截面厚度经过受力校核，在承受患者下肢侧向120N的支撑载荷时，弯臂最大形变量控制在0.8mm以内，不会出现支撑失稳的情况，同时弧形段的曲率半径参考人体下肢自然放松状态下的腿部轮廓设计，贴合腿侧弧度，佩戴训练时不会出现局部硌压的问题。

设计过程中优先考虑了加工与制造成本的控制，整体结构没有复杂的曲面特征，采用常规的板材切割、弯型工艺即可完成主体加工，上下安装臂的平面度公差控制在0.1mm以内，保证和设备固定座连接时的贴合度，避免安装后出现附加应力。结构表面做哑光硬质氧化处理，既提升了表面耐磨性能，也避免康复训练过程中汗液附着造成的锈蚀问题，同时哑光表面不会产生强光反射，适配医疗康复场所的使用环境。

实际使用场景中，这款支架既可以搭载在卧式腿部肌力训练台上，作为患者进行直腿抬高训练时的侧向支撑部件，也可以安装在坐姿膝关节屈伸训练器上，为小腿摆动过程提供侧向限位，替代传统的多杆式复杂支撑结构，减少机构的冗余零件，降低设备后期维护的复杂度。不同于定制化的康复支具，这款支架的结构尺寸做了通用化设计，上下安装臂的间距适配绝大多数成年人下肢长度对应的支撑点位，不需要根据患者个体情况做单独的尺寸调整，可直接批量配套在基层康复机构的常规训练设备上，降低康复设备的整体配套成本。

在结构建模阶段，需要重点关注弧形弯臂与上下平直臂的过渡区域应力集中问题，过渡圆角半径设置为8mm，避免弯折处出现应力集中导致的结构断裂，同时安装孔的位置距离臂端边缘保留足够的安全距离，保证螺栓连接时的结构强度。整个支架没有设置多余的装饰性结构，所有几何特征都服务于支撑功能与安装需求，零件数量仅为单一整体构件，不需要额外的焊接、拼接工序，加工完成后仅需去除边缘毛刺即可投入装配，生产效率远高于拼装式的支撑结构。
