鲁尔锁注射器配套宽幅涂布喷嘴结构

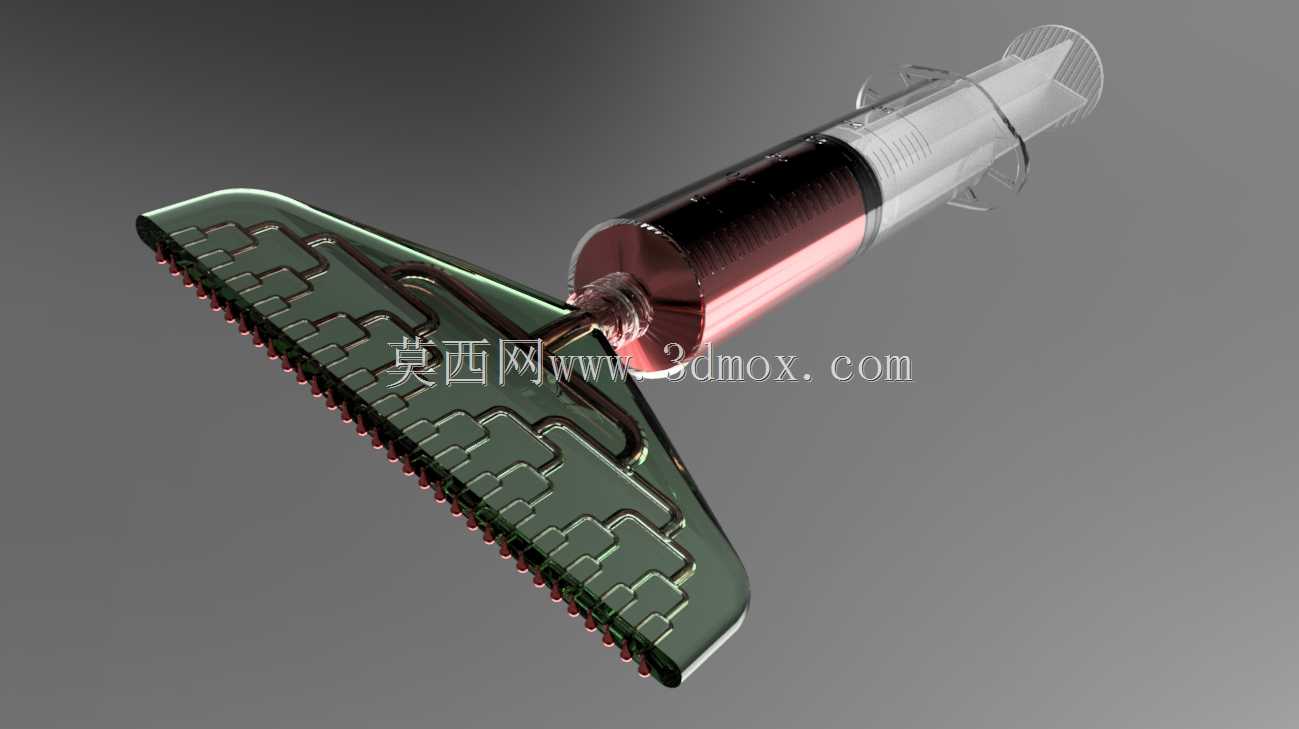

这款喷嘴是专为标准鲁尔锁注射器适配的宽幅流体涂布作业部件，在实验室小批量试剂涂覆、手工点胶作业、小面积表面涂胶、医用创面给药涂布这类场景中，常被用来替代常规针头实现均匀的宽幅流体输出。日常做小尺寸样件涂覆时，常规针头单次出胶宽度仅1-2mm，反复走刀容易出现涂覆厚度不均、边缘漏涂的问题，这款宽幅喷嘴的出胶面做了等距微流道设计，能把注射器推送过来的流体均匀分配到整个出胶唇边，单次走刀就能完成20-30mm宽度的均匀涂覆，作业效率比单针头提升数倍。

从结构设计逻辑来看，喷嘴和注射器连接的部位完全遵循鲁尔锁的标准接口尺寸，内锥面采用6%的标准锥度，和注射器头端的外锥面配合后能实现可靠的密封，旋转锁紧后可承受0.2MPa以内的流体推送压力，不会出现接口漏液的问题。喷嘴主体的内部流道做了渐变式的扩容设计，从接口处的小直径流道逐步向宽幅出胶端扩展，流道内壁做了顺滑的圆角过渡，没有直角死区，推送高粘度流体时不会出现流道内残留、局部断流的问题，不管是低粘度的试剂、溶剂，还是中等粘度的UV胶、润滑脂，都能实现稳定的均匀出胶。

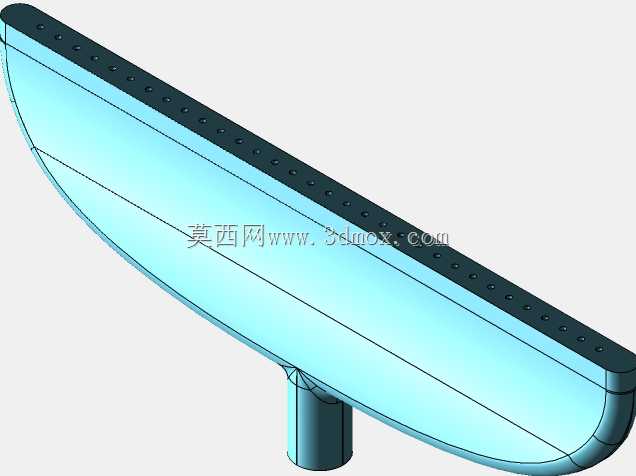

出胶唇边的设计是这款喷嘴的核心，整个出胶边缘做了等距排列的微齿形分流结构，每个微齿之间的流道截面尺寸一致，流体从主腔室进入各分流齿道时的阻力均匀，不会出现中间出胶多、两边出胶少的情况。出胶唇边的端面做了0.1mm的窄边平面，涂覆作业时贴靠工件表面移动，能控制涂覆层的厚度在0.05-0.2mm区间，配合不同的推送压力可以灵活调整出胶量，适配不同粘度流体的涂覆需求。

安装边界方面，喷嘴整体长度约75mm，和标准10ml鲁尔锁注射器装配后总长度控制在160mm以内，手持操作时重心靠近注射器针筒部位，长时间手持作业也不会出现前端过重的疲劳感。喷嘴的最大宽度为35mm，在狭窄空间内作业时，只要作业面宽度大于35mm就能顺利完成涂布，不会出现结构干涉。喷嘴主体采用透明医用级PC材质制作，可直观观察内部流体的填充状态，作业时能及时发现气泡、断流的问题，避免涂覆缺陷。

在实际使用场景中，这类喷嘴常被用于电子样件的手工涂胶、实验室载玻片的试剂均匀涂布、小尺寸工件的表面润滑脂涂覆、医用场景下的创面均匀给药等场景，相比常规的点胶针头，它不需要搭配自动化点胶设备就能实现均匀的宽幅涂覆，对于小批量试制、实验室作业、手工维修类场景的适配性极强。设计时还考虑了流体残留的问题，内部流道的所有转角都做了R0.5以上的圆角处理，流体推送结束后内部残留量小于0.1ml，能减少贵重试剂、胶水的浪费。出胶端的微齿结构做了0.02mm的倒角处理，贴靠工件表面移动时不会刮伤工件表面，对于软质基材、光学镜片这类易刮伤工件的涂覆作业也能适配。和注射器的锁紧结构采用了标准的螺距设计，和市面上所有符合鲁尔锁标准的注射器、点胶针筒都能通用，不需要额外做转接结构，更换不同容量的注射器时直接旋紧即可使用，拆装效率很高。
