食品生产车间手推车翻斗卸料装置

这套手推车翻斗卸料装置，主要面向食品加工生产车间的散料转运卸料场景设计，解决传统人工倾倒物料劳动强度大、撒漏率高、作业效率低的实际痛点，适配粮食、粉状食品原料、半成品颗粒料的短距离转运与高位卸料工序。从实际应用场景来看，该装置多布置在生产车间原料暂存区与加工工位的衔接位置，比如粮食加工工段的进料口旁、烘焙生产线的原料投料区，作业人员可直接推动配套手推车沿地面行进，无需额外吊装或辅助搬运设备，单人即可完成从转运到卸料的全流程操作，适配车间内狭窄通道的通行需求，不会占用过多生产作业空间。

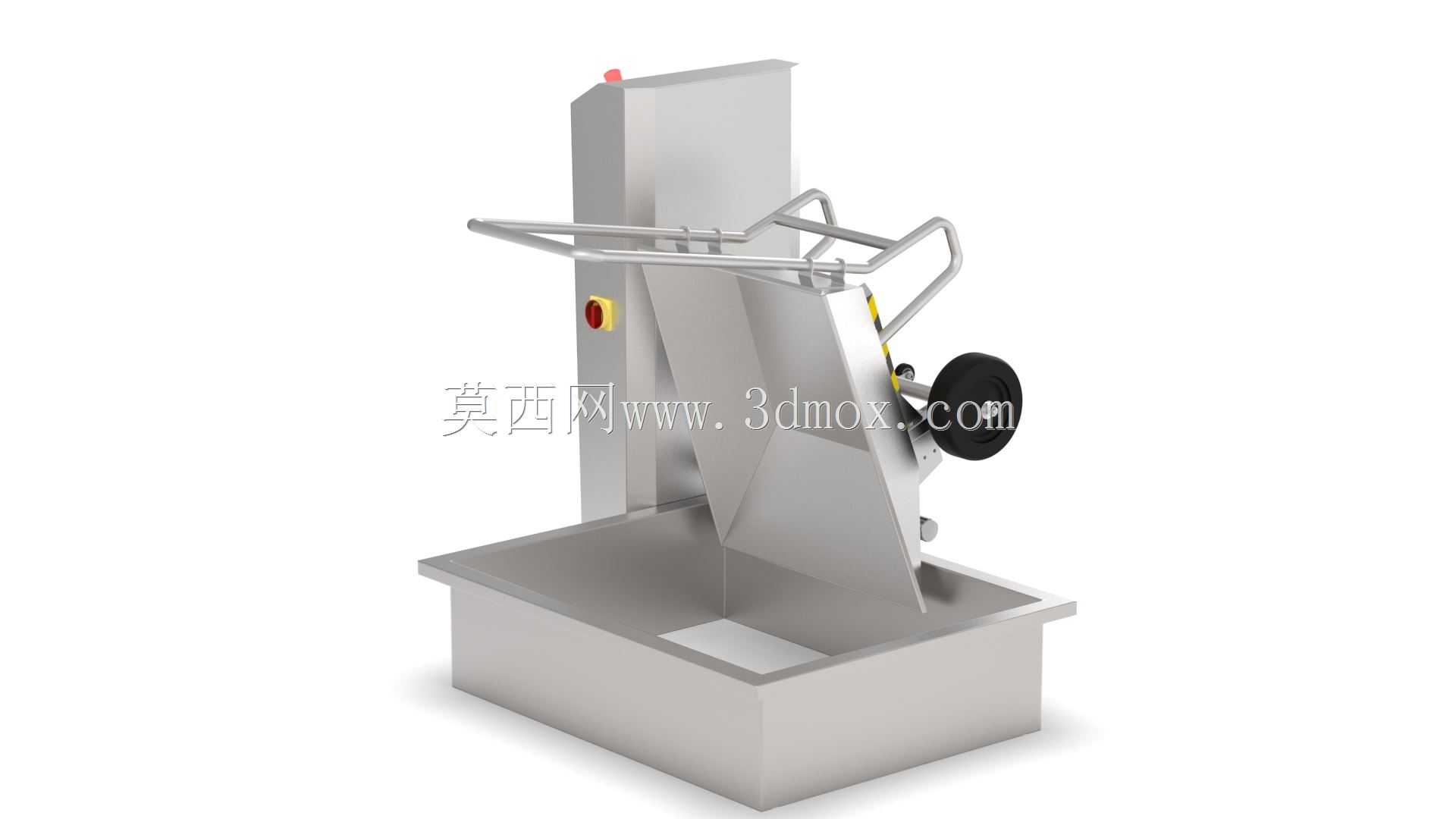

设备实际用途聚焦于手推车承载物料的自动翻转卸料，当手推车推送至装置的承载托臂位置后，可通过立柱上的操作按钮控制机构动作，托臂会带动手推车沿预设轨迹抬升、倾斜，将车斗内的物料平稳倾倒至指定的接料口或料仓内，整个卸料过程无需人工抬举车斗，避免了人工操作时物料撒漏、粉尘飞扬的问题，同时也降低了作业人员腰部劳损的职业风险，尤其适合单次承载50-200kg散料的常态化卸料作业。

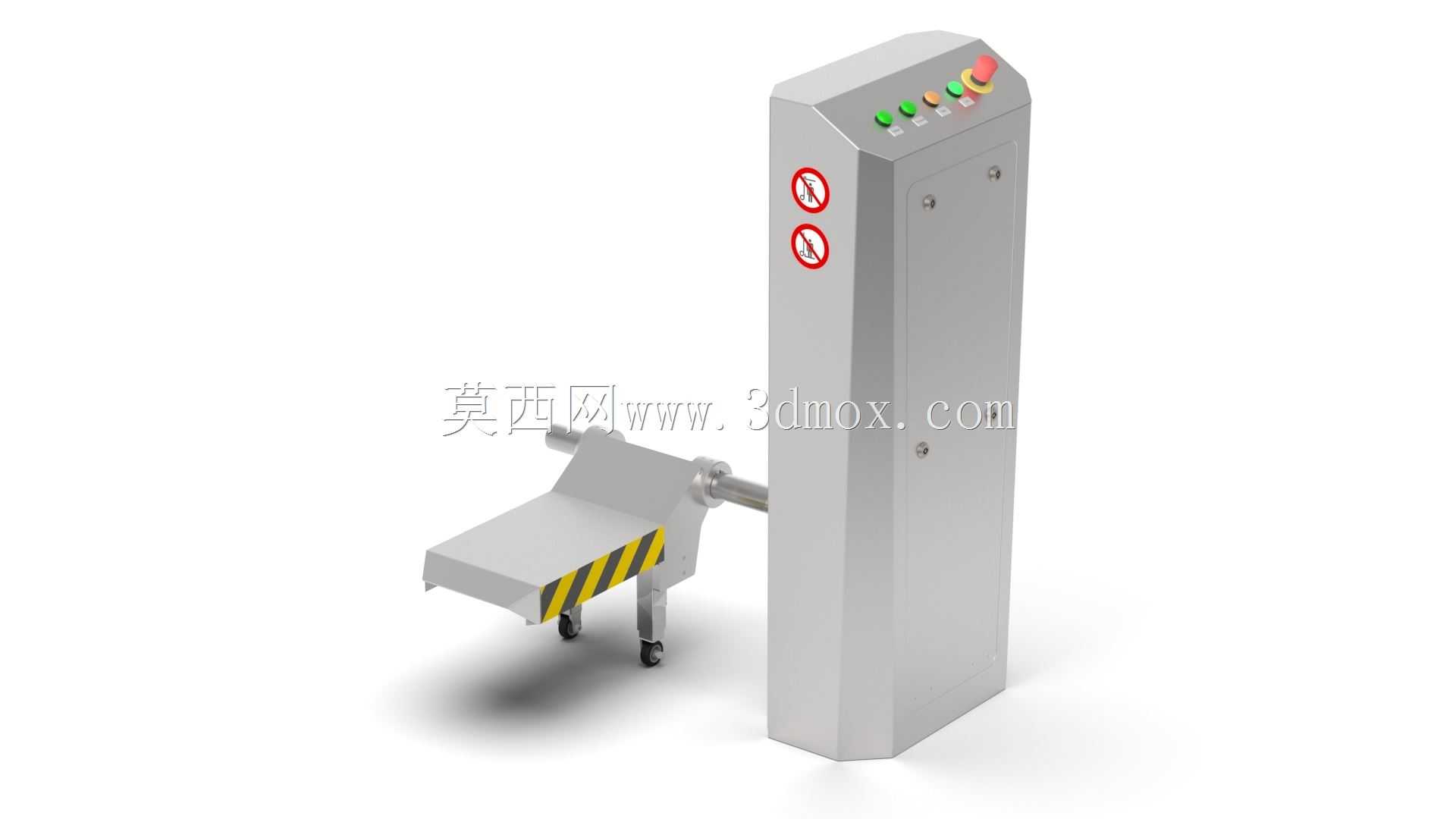

从功能特性来看，装置立柱顶部集成了完整的操作按钮组，包含启动、停止、上升、下降、急停等控制元件，按钮旁设置了明确的安全警示标识，提醒作业人员注意操作安全，禁止在设备运行时将肢体伸入抬升区域；承载托臂前端设置了与手推车匹配的定位卡口，可在抬升过程中牢牢固定手推车位置，避免翻转过程中车体滑落；托臂与车斗接触的位置粘贴了黄黑相间的安全警示条，清晰标示出设备的运动危险区域，提醒周边人员保持安全距离。手推车部分采用带脚轮的平底车斗设计，脚轮选用耐磨聚氨酯材质，推行时噪音低、不会损伤车间环氧地坪，车斗边缘做了圆弧过渡处理，无卫生死角，方便食品生产场景下的日常清洗消杀，符合食品加工设备的卫生设计要求。

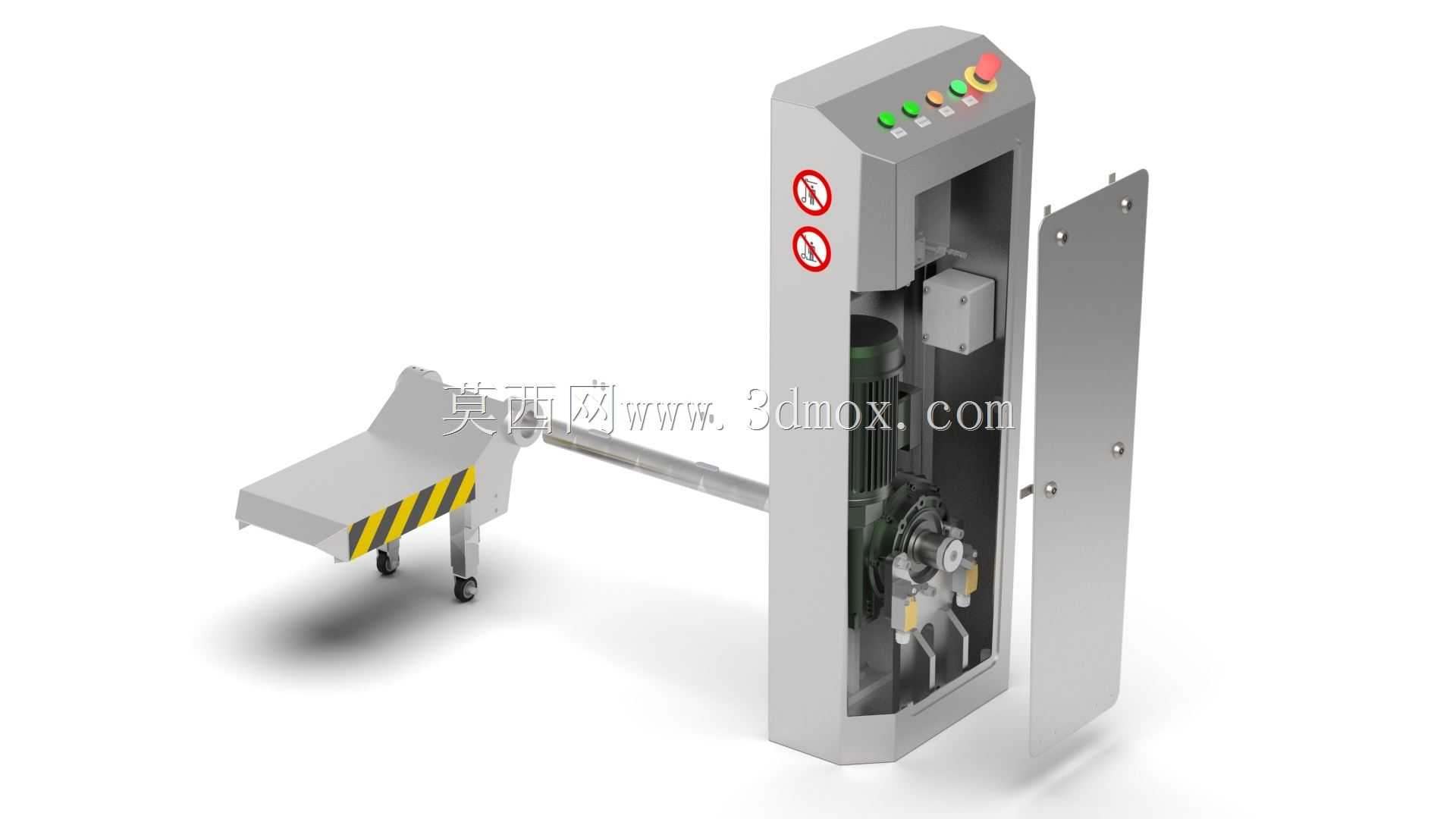

设计思路上，整套装置采用立柱式单侧支撑结构，将驱动、传动、控制元件全部集成在立式立柱内部，外部仅保留操作按钮与承载托臂，最大化压缩设备的横向占地面积，立柱底部通过膨胀螺栓与地面固定，安装时无需开挖地面基坑，适配现有车间的改造升级需求，不会破坏原有地面结构。托臂的翻转轨迹经过反复校核，抬升过程中车斗的倾斜角度从0度逐步增加到45度，卸料速度平缓可控，不会因倾斜速度过快导致物料冲击产生粉尘外溢，同时托臂的抬升高度可根据现场接料口的实际高度进行调整，适配不同高度的进料工位。

外形尺寸与安装边界方面，整套装置的立柱主体高度约1.8米，横向宽度约0.6米，纵向安装深度约0.8米，手推车推入后的作业半径不超过1.2米，安装时需在设备周边预留至少0.5米的操作空间，方便作业人员站立操作与推送手推车；地面安装区域要求地面平整度误差不超过5mm/m，保证立柱安装后的垂直度，避免抬升过程中出现卡滞；设备供电采用常规三相380V工业电源，布线可沿立柱侧边穿管敷设，无需额外预留复杂的管线沟槽。从结构细节来看，立柱外壳采用304不锈钢板材折弯焊接而成，表面做拉丝处理，耐锈蚀、易清洁，完全适配食品生产车间的高湿、多清洁频次的使用环境；传动部分采用丝杠加线性导轨的组合结构，运行平稳无冲击，定位精度高，长期使用磨损量小，维护成本低；急停按钮采用大直径红色蘑菇头设计，发生紧急情况时可快速拍下切断设备动力，保障作业安全。在实际建模过程中，所有钣金件的折弯半径、焊接预留量、装配间隙都按照实际加工工艺要求设置，脚轮的安装孔位、托臂的卡口尺寸都与标准手推车参数匹配，模型可直接用于生产出图、装配干涉校验，也可作为车间布局规划的三维参考素材，帮助设计人员提前预判设备安装后的通行空间、作业范围是否满足生产需求。
