液压驱动剪叉式升降作业平台结构设计

这款剪叉式升降结构的设计，最初是针对工位间物料转运、设备检修时的高度差适配需求展开的，在轻工装配车间、仓储理货区、小型设备运维场景中，这类结构不需要复杂的土建预留，就能实现0.4米到1.2米区间的平稳高度调节，刚好覆盖普通作业台到货架中层、设备检修口的常规高度差，避免了固定式登高台的空间浪费，也比手动液压堆高车的作业面更平整，适合放置精密工装、待检零部件或者作为临时作业支撑面。

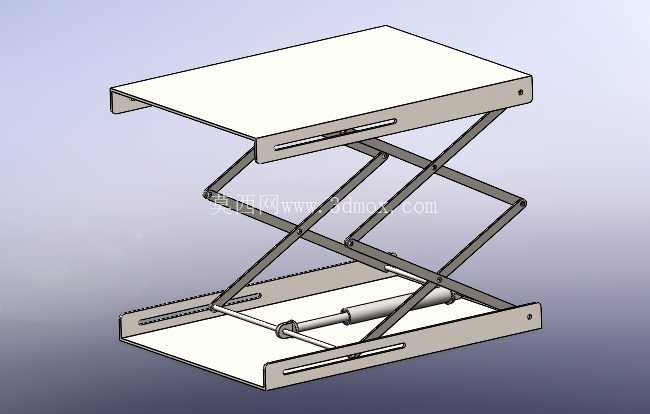

从结构逻辑上看，整套机构采用双层交叉剪臂作为核心承载构件，剪臂的铰接点全部采用销轴配合自润滑衬套的设计，既保证了升降过程中剪臂转动的顺畅度，也能在长期承受交变载荷时减少铰接位置的磨损量，避免出现升降卡顿、台面倾斜的问题。驱动端布置在下层底座的中部，采用水平安装的液压推杆作为动力输出，推杆的伸缩端连接两侧剪臂的下铰接轴，通过推杆的水平推拉带动剪臂绕铰接点转动，进而实现上层台面的垂直升降，这种水平布置驱动件的方式，相比垂直安装的油缸，能有效降低设备的最低闭合高度，让设备在收纳状态下的整体厚度控制在150毫米以内，不需要使用时可以直接推到工作台下方或者货架间隙存放，不会占用过多的车间通道空间。

台面和底座都采用折弯成型的板式结构，边缘做了翻边加强处理，既提升了构件的整体抗弯刚度，也避免了板材边缘的锐边造成作业划伤，台面上预留的长条形槽位，是为了方便安装工装夹具、防滑垫或者物料挡边，用户可以根据实际的作业需求加装对应的附件，不需要额外在台面上钻孔破坏结构强度。底座两侧同样预留了安装孔位，既可以在固定工位上通过膨胀螺栓将设备锁死在地面，作为固定高度可调的作业台使用，也可以在底座下方加装脚轮，变成可移动的升降转运小车，适配不同的工位流转需求。

设计过程中对剪臂的受力做了针对性的校核，当台面升到最高位置时，剪臂的受力夹角控制在42度左右，这个角度区间既能保证液压推杆的推力利用率最高，不会出现推力损耗过大的问题，也能避免剪臂接近竖直状态时出现的结构失稳风险，整套结构的额定承载能力按照200公斤设计，完全能满足常规的物料放置、单人站立足部作业的载荷需求。升降过程的导向通过剪臂铰接点的配合精度保证，不需要额外加装直线导轨，既简化了整体结构，也降低了后期的维护成本，日常使用只需要定期给铰接销轴加注润滑脂，检查液压推杆的密封件是否有渗漏即可，没有复杂的维护点位。

在安装边界上，设备的整体台面尺寸控制在600毫米×400毫米，这个尺寸刚好能适配大多数标准周转箱的摆放，也不会因为台面过大导致小空间内无法放置，底座的安装轮廓和台面尺寸保持一致，不需要额外预留周边的操作空间，只要放置面的平面度误差不超过3毫米/米，就能保证升降过程的平稳性，不会出现卡滞。液压驱动的方式相比丝杆驱动，具备更好的载荷保持能力，当油缸锁止时，台面不会因为持续载荷出现缓慢下沉的问题，作业过程中的安全性更有保障，同时液压驱动的运行速度更平缓，不会出现突然的启停冲击，放置易碎零部件或者精密工装时也不会因为振动造成工件损伤。

实际应用中，这类剪叉升降结构还可以根据需求拓展行程，比如增加剪臂的层数就能实现更大的升降高度，不过对应需要调整液压推杆的行程和剪臂的板材厚度，保证结构刚度匹配，当前的双层剪臂结构是兼顾闭合高度、升降行程和结构稳定性的最优方案，适合大多数室内常规作业场景使用，不需要额外的安全护栏结构，因为最高升起高度不超过1.2米，属于低位作业的范畴，不会有高空坠落的风险，整体结构紧凑，传动可靠，是小型工位高度调节场景下非常实用的机械结构方案。
