便携支架式皮带传动通风装置结构设计

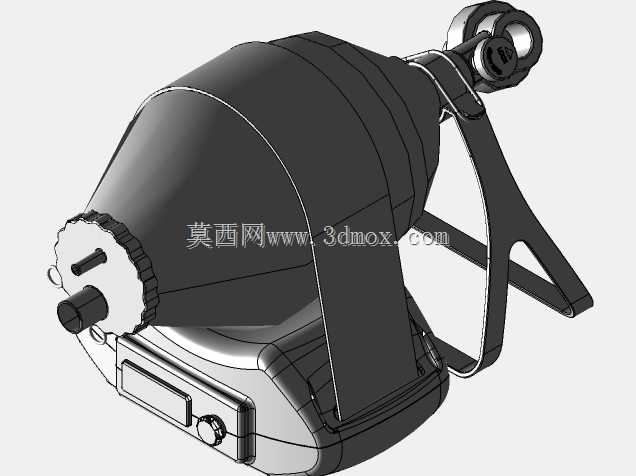

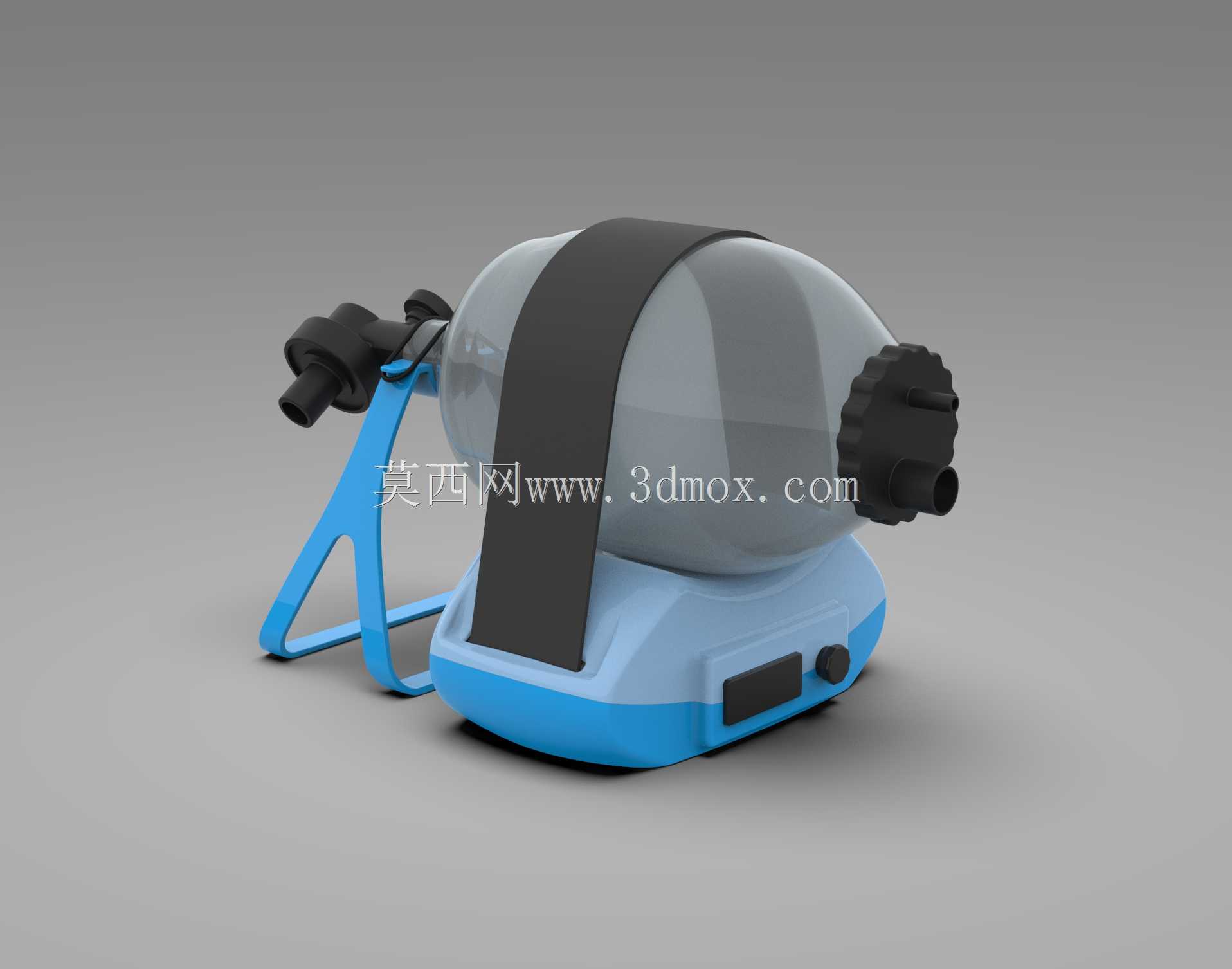

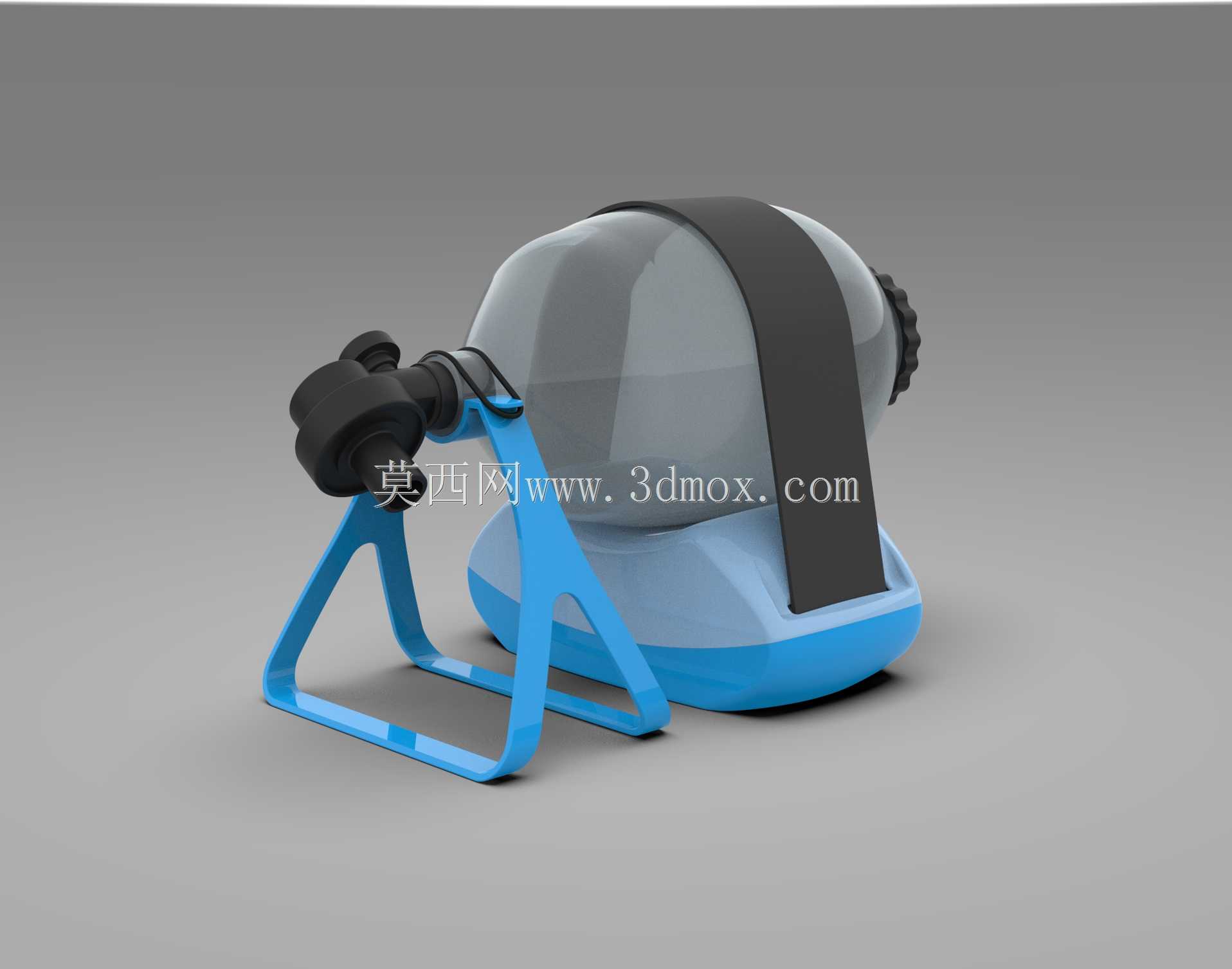

　　这款带皮带传动齿轮机构的通风装置，在结构设计阶段就充分考虑了多场景的灵活使用需求，没有采用传统通风设备固定安装的思路，反而通过倾斜式三角支架的结构设计，让设备可以直接放置在工作台面、设备旁侧的临时工位上使用，不需要提前预留固定安装孔位，也不需要额外配置安装底座，适配车间临时工位通风、小型设备局部散热、户外作业点临时送风这类非固定场景的使用需求。从传动结构来看，装置采用皮带搭配齿轮的传动组合，电机输出端的动力先通过皮带传递到齿轮组输入端，再经过齿轮组的减速增扭后带动风轮转动，这种传动组合相比直接驱动的结构，一方面可以通过皮带的柔性缓冲吸收电机启动瞬间的冲击，避免齿轮组硬接触带来的齿面磨损问题，另一方面齿轮组的稳定传动比可以保证风轮转速稳定，不会因为皮带的轻微打滑出现风量忽大忽小的情况，适合需要稳定送风的作业场景。外形结构上，装置的风筒部分采用半圆弧流线型外壳，进风端设置了防护格栅避免杂物卷入风轮，出风端可以通过支架的倾斜角度调整送风方向，支架的两个支脚采用向外倾斜的三角支撑结构，底部做了加宽的平面处理，放置在平面上时的支撑边界宽度比风筒直径宽出三分之一左右，即使设备运行时产生轻微振动也不会出现侧翻的情况，整体设备的重心落在支架支撑面的中心位置，移动时只需要提起支架顶部的绑带就可以整体转移，不需要拆分部件。

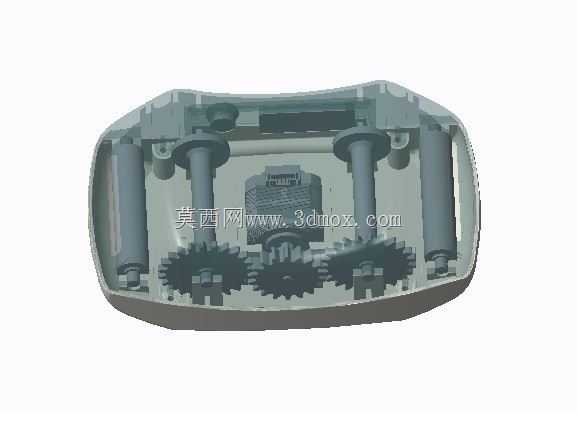

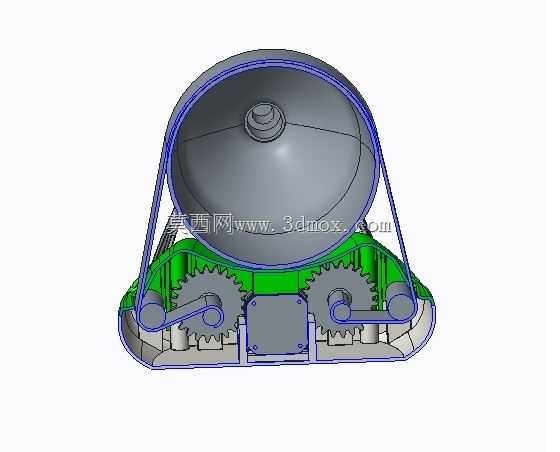

　　设计过程中针对传动部分的布局做了多轮调整，最初的方案将齿轮组直接设置在风筒内部，后续验证时发现齿轮运转产生的热量会被进风气流带入风筒，提升出风温度影响散热效果，最终调整为将传动齿轮组设置在风筒侧方的独立腔体内，和送风通道完全隔离，既避免了传动热量影响送风温度，也可以单独对齿轮腔做密封处理，防止车间内的粉尘、碎屑进入齿轮啮合面加剧磨损。皮带张紧结构没有采用复杂的可调张紧轮设计，而是通过电机安装座的长圆孔结构实现张紧度调整，松开安装座的固定螺丝就可以移动电机位置调整皮带松紧，调整完成后拧紧螺丝即可固定，不需要额外的张紧部件，降低了后期维护的复杂度，普通的设备维护人员不需要专用工具就可以完成皮带更换和张紧调整作业。

　　风筒和支架的连接部位采用了可转动的铰接结构，铰接轴的阻尼力度经过匹配，调整送风角度时可以停在任意倾斜位置，不需要额外的锁止部件，向上最大可以调整到与水平面呈60度角送风，向下可以调整到与水平面呈15度角送风，覆盖了大部分工位送风需要的角度范围。设备的外壳部分采用上下分壳的结构，上下壳通过侧边的卡扣连接，需要清理风轮内部积尘的时候，不需要拆下整个设备，只需要打开侧边的卡扣就可以取下上半部分外壳，直接清理风轮和进风格栅上附着的粉尘、纤维杂物，适配多粉尘车间的使用维护需求。

　　从安装边界来看，设备放置时的最小占用平面尺寸为支架两个支脚的外轮廓范围，不需要在周边预留额外的安装操作空间，只需要在进风端预留出不小于风筒直径的进风空间，避免进风受阻导致风量下降，出风端不需要预留遮挡空间，可以直接对着需要通风散热的工位或者设备部件送风。传动部分的齿轮采用直齿圆柱齿轮设计，加工难度低，后期更换配件的时候不需要定制特殊齿形的齿轮，通用的标准直齿齿轮就可以满足替换需求，降低了设备的全生命周期使用成本。皮带采用标准的V型传动带，市面上容易采购，不需要向原厂定制专用配件，适合偏远厂区、户外作业点这类配件采购不便的场景使用。风轮采用前倾式多叶片结构，相同转速下可以产生更大的送风压力，送风距离比同尺寸的轴流风轮更远，针对小型设备内部散热、工位局部送风这类需要一定送风压力的场景适配性更好，不会因为距离稍远就出现风量明显衰减的情况。
