摩托艇动力配套喷射泵结构设计

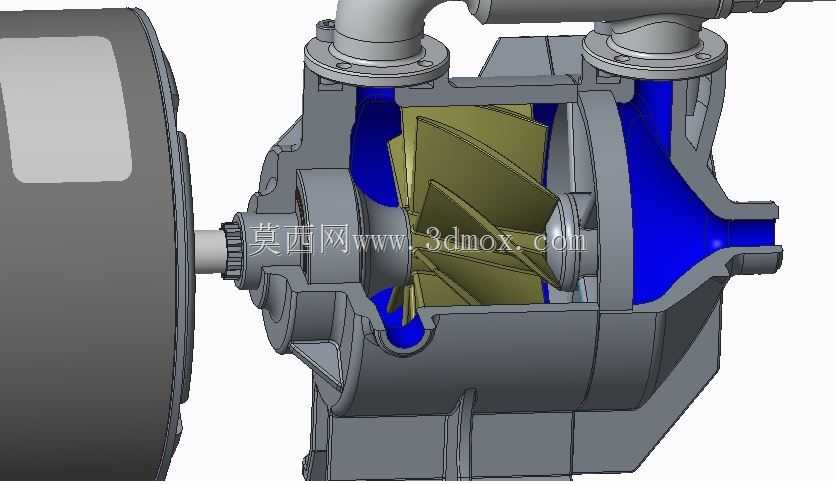

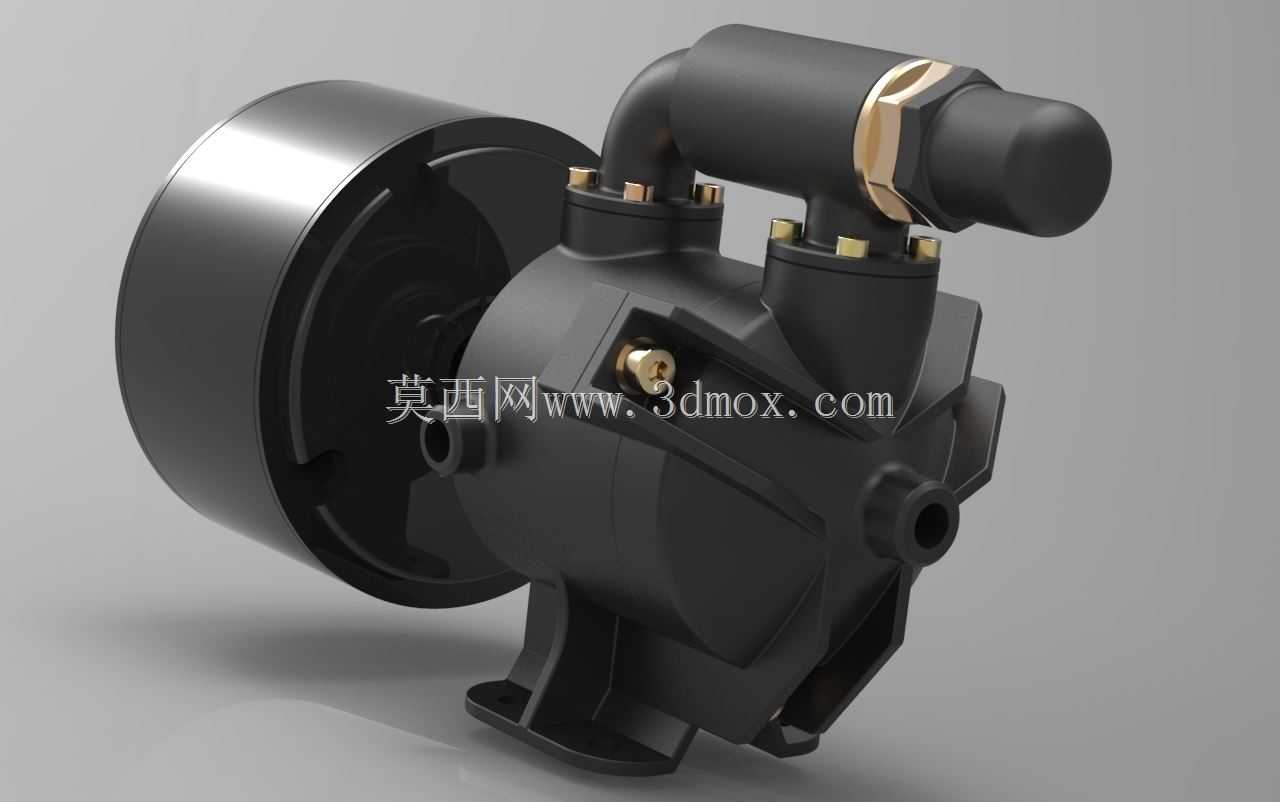

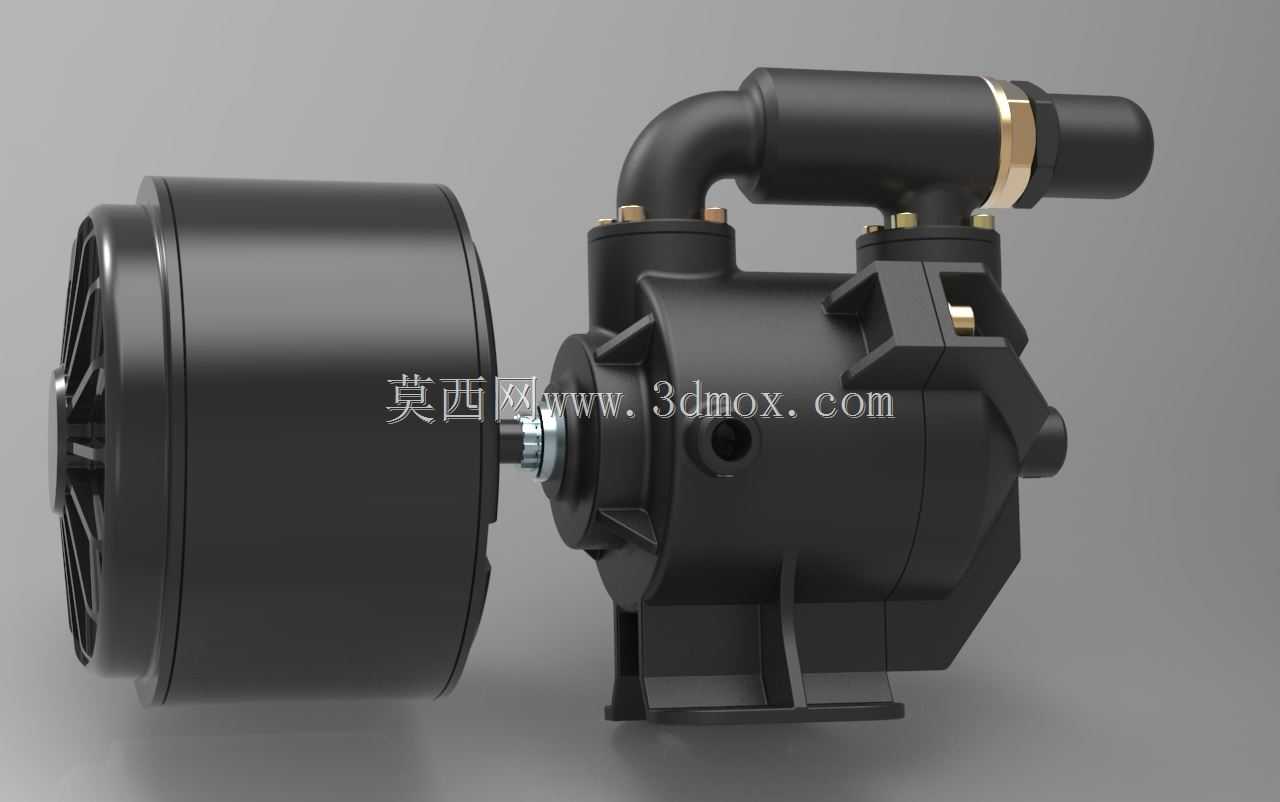

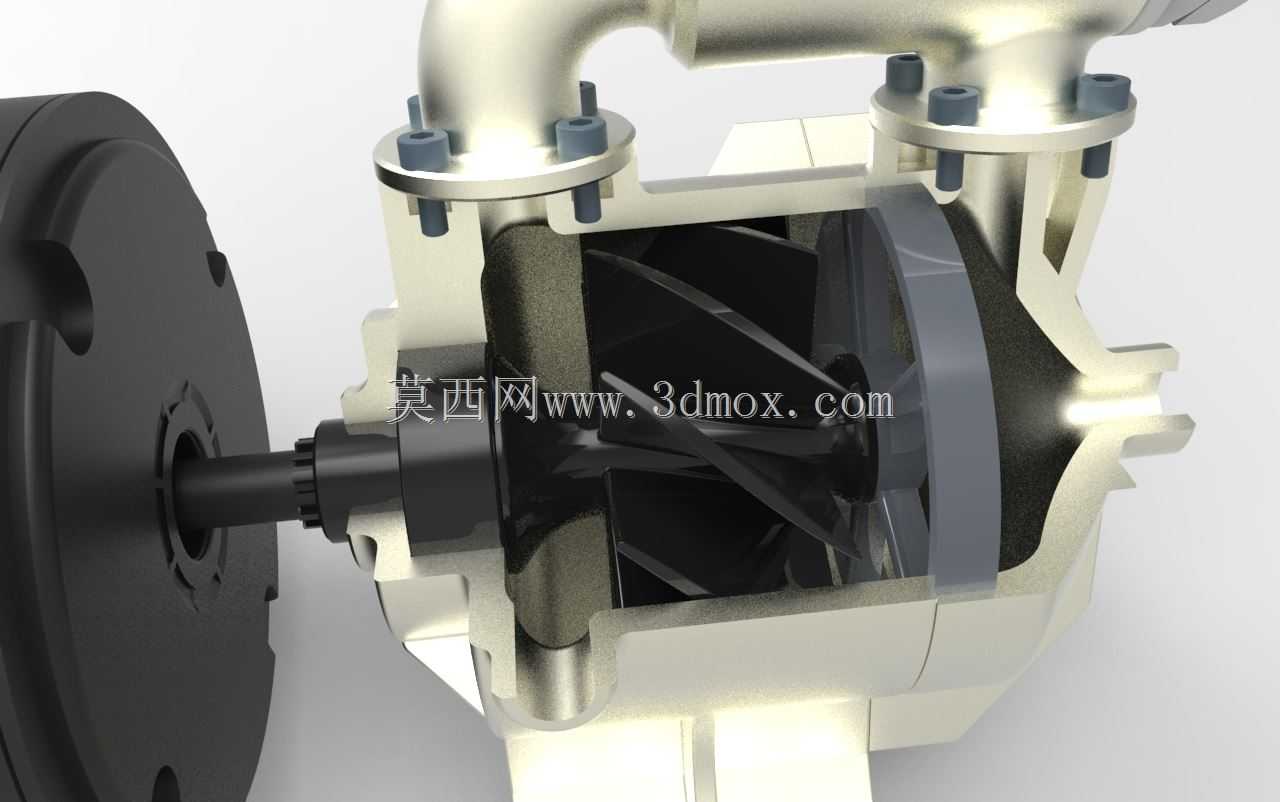

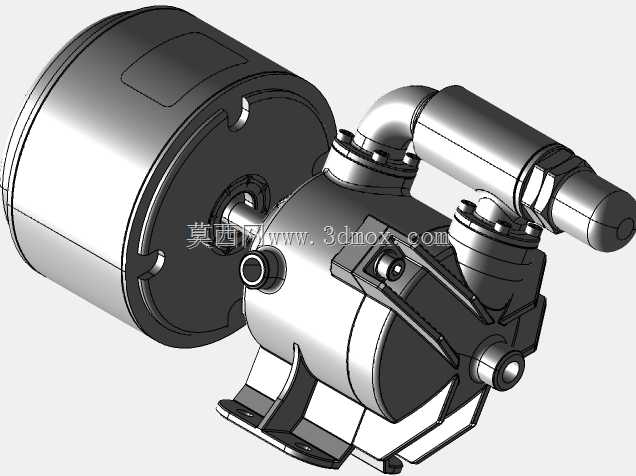

这款喷射泵主要面向小型水上摩托艇的动力推进场景设计，是摩托艇动力系统中负责将发动机输出的轴功率转化为水流喷射推力的核心功能部件，可适配中小排量的摩托艇动力单元，在浅水水域、竞速休闲类摩托艇上都能适配使用，相比传统螺旋桨推进结构，喷射泵的进水端与船体底部平顺衔接，没有外露的旋转桨叶，既能够避免航行中缠绕水草、撞击水下杂物造成部件损坏，也能降低浅滩航行时的搁浅风险，同时喷射出的高速水流可直接提供向前的推进力，转向时通过调整喷口方向即可实现灵活的航向调整，大幅提升摩托艇的操控响应速度。从功能特性来看，这款喷射泵采用离心式叶轮结构设计，泵体内部的流道经过顺滑过渡处理，进水端的法兰接口可直接对接船体底部的进水通道，出水端的弯管结构可将叶轮加压后的水流导向尾部喷口，泵体侧面的安装法兰可直接与发动机的输出端壳体对接，输入轴通过密封结构穿入泵腔内部，直接带动叶轮高速旋转，密封结构采用多道唇形密封组合，既能够防止泵腔内的高压水反向渗入发动机连接端，也能避免外部泥沙进入轴承部位造成磨损。在设计思路上，这款喷射泵参考了成熟的摩托艇喷射泵结构逻辑，整体采用剖分式泵体设计，上下泵壳通过周向布置的螺栓紧固连接，既能够保证泵腔的密封承压能力，也方便后期拆解维护叶轮、清理流道内的杂物；叶轮采用大曲率叶片设计，叶片的进口角针对高速进水工况做了优化，能够在高转速下快速将进水通道引入的水流加压，减少水流在叶轮入口处的紊流损失，提升泵的水力效率；泵体的外部加强筋沿着流道走向布置，既能够提升泵壳的结构强度，承受水流高压带来的壳体张力，也能控制泵体的整体重量，避免额外增加船体的负重。从安装边界来看，这款喷射泵的轴向安装尺寸紧凑，输入端法兰的连接孔位按照通用摩托艇发动机输出端的安装尺寸设计，进水口的法兰轮廓与船体底部的安装开口匹配，安装时可直接嵌入船体预留的安装位，不需要额外做大幅的结构改装；出水弯管的角度经过优化，喷出的水流方向与船体航行方向保持水平，能够最大化将水流的动能转化为推进力，同时泵体的底部轮廓做了圆弧过渡处理，与船体底部的线型平顺衔接，能够减少航行时的水流阻力。
