带安装面板的步进驱动圆形药品分发装置

在门诊药房自动发药系统、住院部口服药单剂量分包设备、社区医院智能药柜的集成场景中，这类圆形回转式药品分发结构是实现小批量颗粒剂、片剂定点出料的核心执行部件，区别于传统直线滑槽式分药结构易卡药、出料精度差的问题，回转式分药结构通过定容腔旋转实现单份药剂的精准隔离与输送，适配直径6mm以内的常规口服片剂、胶囊剂的定量分发需求。

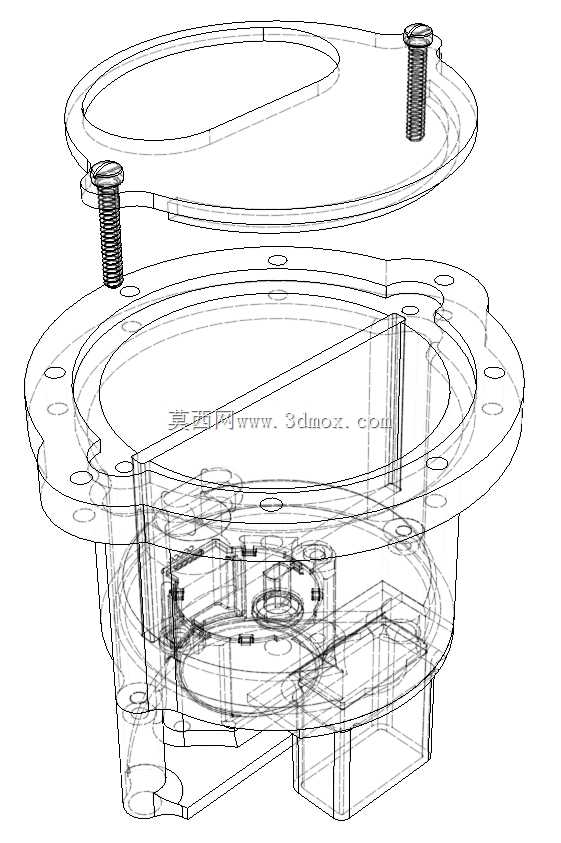

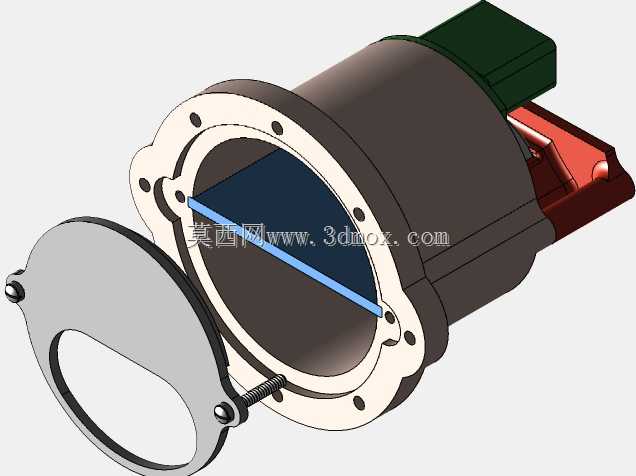

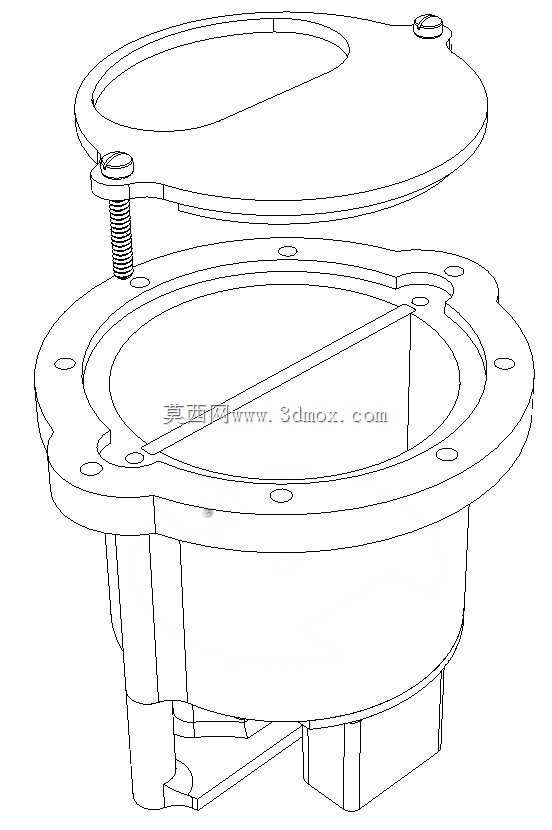

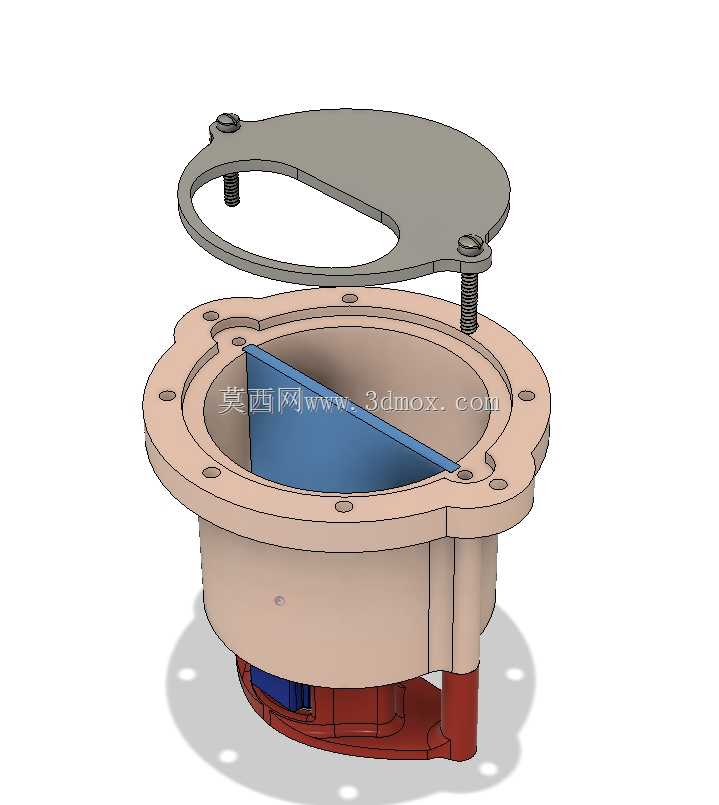

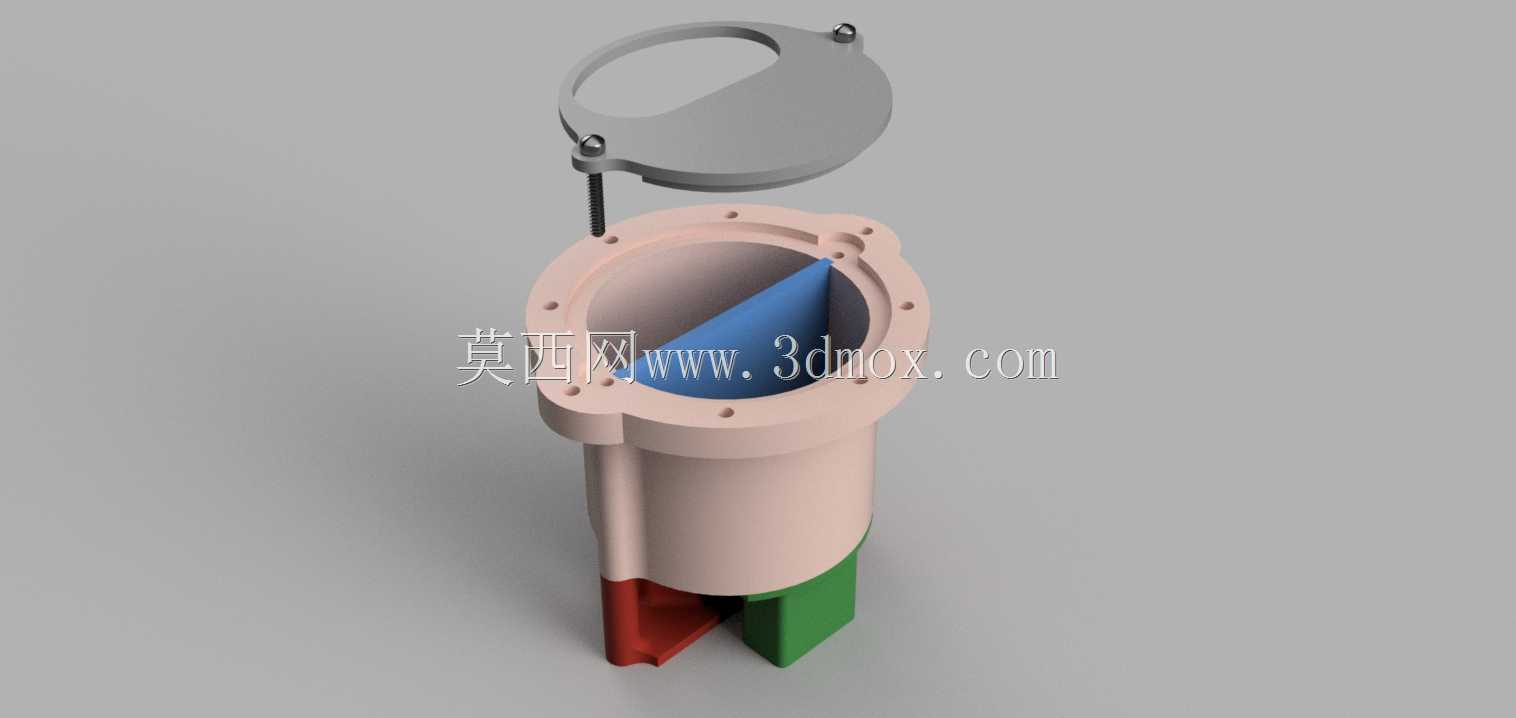

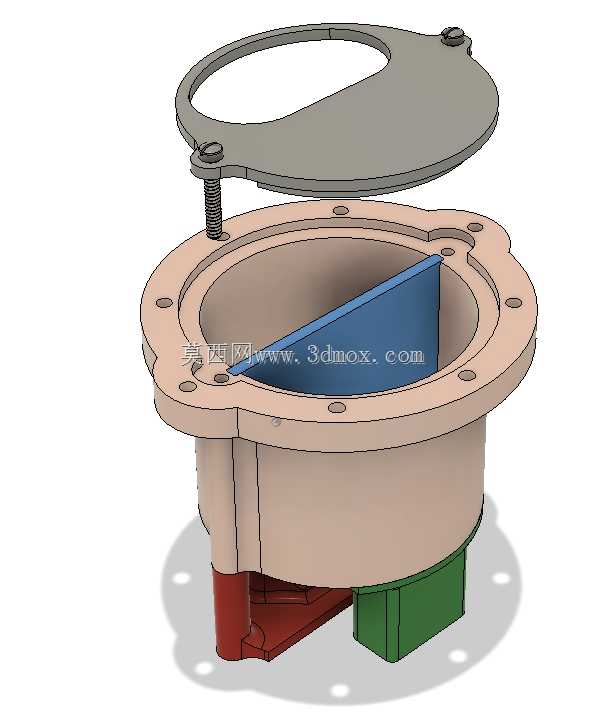

该结构在原有圆形分药器的基础上，顶部增设了一体化安装面板，面板周向均匀布置安装孔位，可直接通过螺栓固定在储药柜台的台面预留开孔处，无需额外设计转接支架，大幅降低柜体集成时的结构设计工作量。安装面板与下方储药筒体采用止口定位配合，装配同轴度公差控制在0.1mm以内，避免旋转分料部件运行时出现偏磨、卡滞问题。顶部翻盖通过销轴与安装面板铰接，翻盖与筒体上口贴合处设置密封胶条安装槽，闭合后可实现储药腔的防尘密封，减少药品储存过程中的受潮、落尘风险，翻盖开启角度可达110度，满足人工补药的操作空间需求，销轴端部设置阻尼结构，可让翻盖停留在任意开启角度，补药操作时无需额外支撑。

筒体内部设置径向分隔板，将筒体内腔分隔为两个独立的扇形储药腔，可同时存放两种不同的药剂，提升单组分发单元的药品适配能力。筒体下部设置两个错位布置的出料口，分别对应两个储药腔的出料位置，出料口尺寸根据常用药品的最大外形尺寸设计，可避免两粒药品同时卡滞在出料口的问题。筒体底部直接与28BYJ-48型步进电机的输出轴连接，电机通过螺栓固定在筒体下方的安装凸台上，输出轴与筒体的连接采用D型轴配合，传递扭矩的同时可实现周向定位，无需额外设置键连接，简化装配工序。步进电机的步进角为5.625度，搭配减速箱后可实现每圈4096步的精准定位，控制分料腔旋转角度时，可将出料位置误差控制在0.5度以内，确保每次旋转后分料腔与出料口精准对齐，实现单份药品的顺利落料。

从安装边界来看，该结构整体最大外径为110mm，筒体高度为135mm，顶部安装面板外径为120mm，适配柜台上直径112mm的预留安装孔，安装后突出台面的高度为12mm，不会影响台面上的其他操作。下部电机及出料结构占用台面下方的空间高度为90mm，径向最大尺寸为80mm，在柜体内部排布时，相邻两个分发单元的中心距可设置为130mm，不会出现结构干涉问题，可在单组柜台上密集排布数十个分发单元，满足上百种药品的存储分发需求。

设计过程中针对分料过程的卡药风险做了专项优化，分隔板的边缘做了R2的圆角过渡，避免棱角刮伤药品包衣；储药腔内壁做了拔模斜度处理，斜度为1.5度，可让药品在自重作用下顺利滑入底部的分料槽内；出料口的下边缘做了倒角处理，减少药品落料时的磕碰。结构所有与药品接触的部件均采用符合医用卫生要求的ABS材质注塑成型，表面粗糙度达到Ra1.6，不易粘附药粉，日常清洁时可直接用医用酒精擦拭，不会出现材质腐蚀、析出问题。翻盖与筒体的铰接位置设置在面板后侧，补药时翻盖向后开启，不会遮挡操作人员的视线，可直观看到储药腔内的药品剩余量，及时完成补药操作。

在实际集成应用时，该分发单元可直接对接柜体下方的落药滑槽，药品从出料口落下后顺着滑槽进入药杯或者分包袋内，配合光电传感器可检测每次落料是否成功，出现卡药问题时可控制电机小幅反转再正转，排除卡滞故障，无需人工拆机处理。整个结构的运动部件仅为旋转的筒体组件，没有复杂的连杆、齿轮传动结构，运行故障率低，日常维护仅需定期清洁储药腔、检查铰接销轴的阻尼状态即可，维护成本远低于传统的多部件组合式分药结构。
