HX5010基础款伺服执行机构结构设计

在小型自动化执行单元的选型与结构适配环节，这类基础款伺服执行件的外部结构设计，往往是整机结构布局阶段需要优先确认的核心边界条件。不同于包含完整电磁、减速、控制回路的全参数化伺服设计，本次呈现的结构方案聚焦于外部安装与接口维度，为整机集成阶段的空间校核、安装位设计提供直接的三维参考依据。

从实际应用场景来看，这类规格的伺服执行件广泛适配小负载角度控制场景，包括小型航模的舵面角度调节、桌面级自动化设备的工位切换执行、教学演示平台的角度定位机构、小型智能玩具的动作驱动单元，以及部分轻工业设备上的轻负载挡板、导料件的位置切换驱动。在这些场景中，设计人员往往不需要深入拆解伺服内部的绕组参数、减速齿轮配比，只需要明确其外部安装尺寸、输出轴位置、接线端预留空间，即可完成整机的结构布局设计，这也是这类基础外部结构模型存在的核心工程价值。

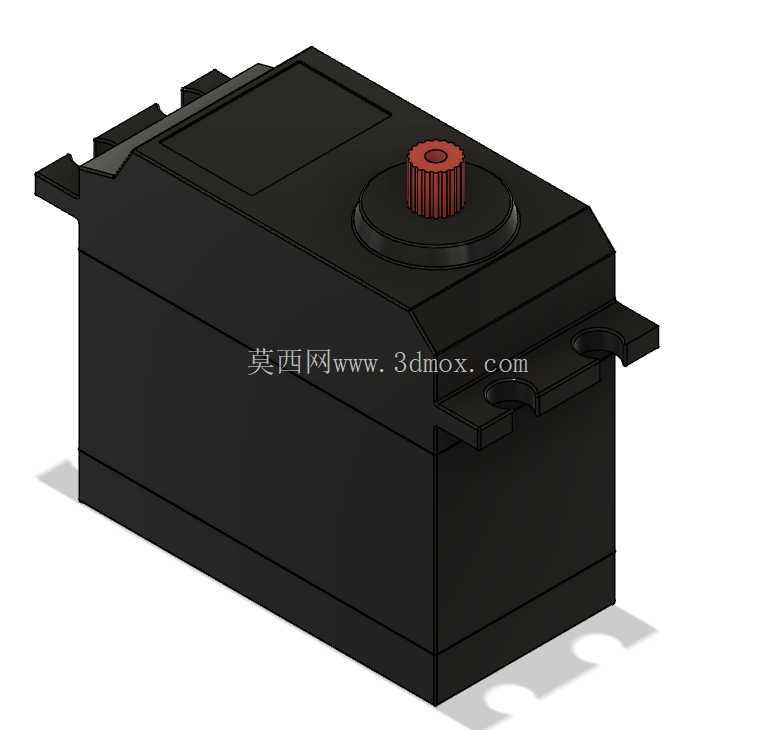

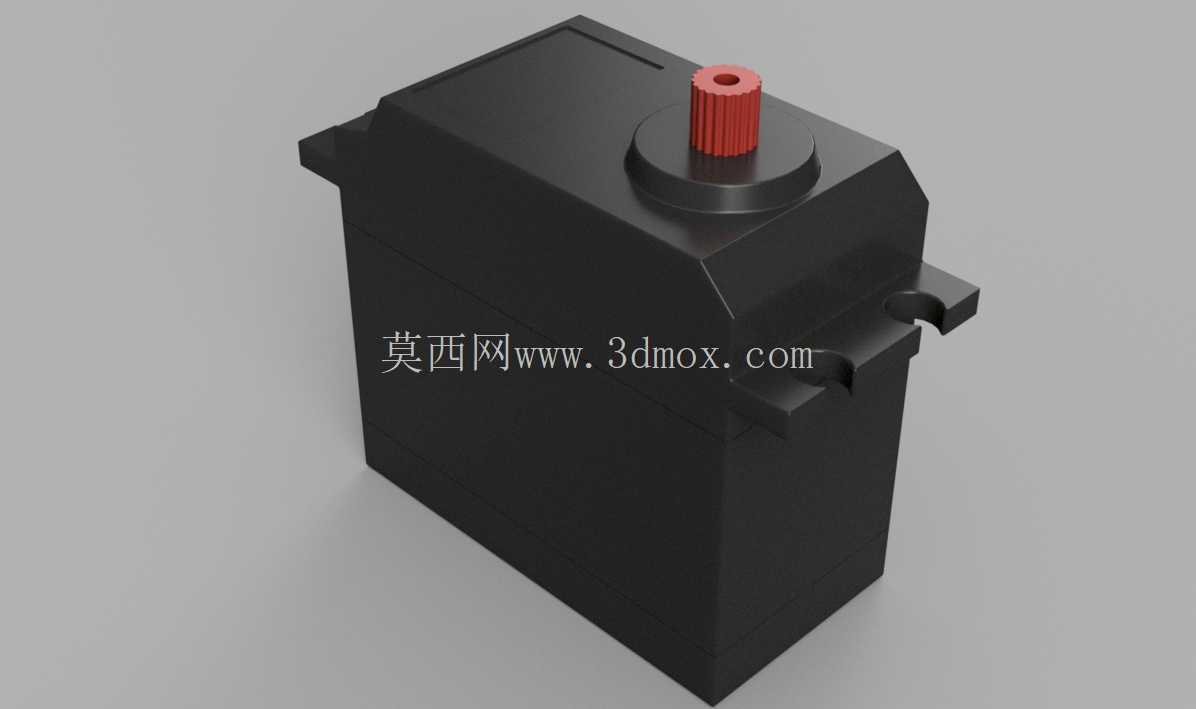

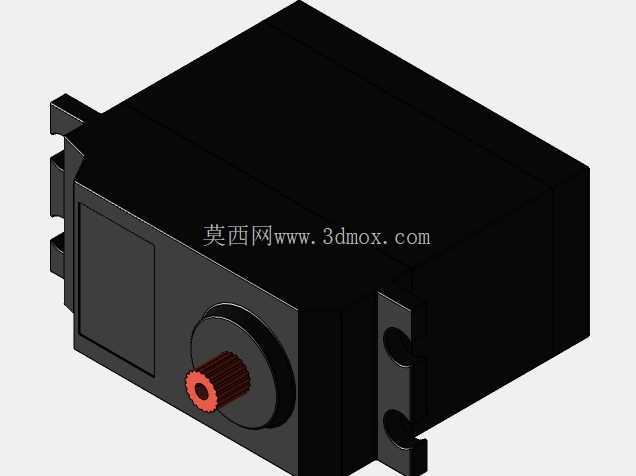

从功能特性的外部呈现来看，该结构采用了行业通用的方形主体外壳设计，外壳侧壁预留了对称的安装凸耳，凸耳上设置有标准安装孔位，可直接通过螺丝锁紧固定在设备的安装基板上，安装孔的中心距、孔径均匹配同规格伺服的通用安装标准，可直接替换同尺寸段的其他同类型伺服产品，无需额外修改安装位结构。顶部的输出轴采用齿形花键结构，可直接配套标准的伺服舵盘，实现扭矩的稳定输出，花键的齿形参数匹配通用舵盘的连接标准，无需额外定制连接件即可完成负载端的装配。输出轴的凸台高度经过标准化设计，既保证舵盘安装后有足够的轴向定位长度，又不会因为凸台过高导致与周边结构产生运动干涉。

在设计思路的落地层面，该结构完全围绕外部装配兼容性展开，外壳的棱边做了统一的倒角处理，既避免注塑生产过程中的尖角应力集中问题，也能防止装配过程中锐边划伤操作人员。外壳的分型面设置在壳体中下部，符合常规塑料壳体的注塑开模逻辑，侧壁的加强筋布局完全隐藏在壳体内部，外部保持平整的立面结构，方便在设备内部做贴壁安装，减少不必要的空间占用。接线端的预留位置设置在壳体侧部的标准位置，可匹配常规伺服的出线方向，不会因为出线位置偏移导致走线时与周边结构产生挤压。

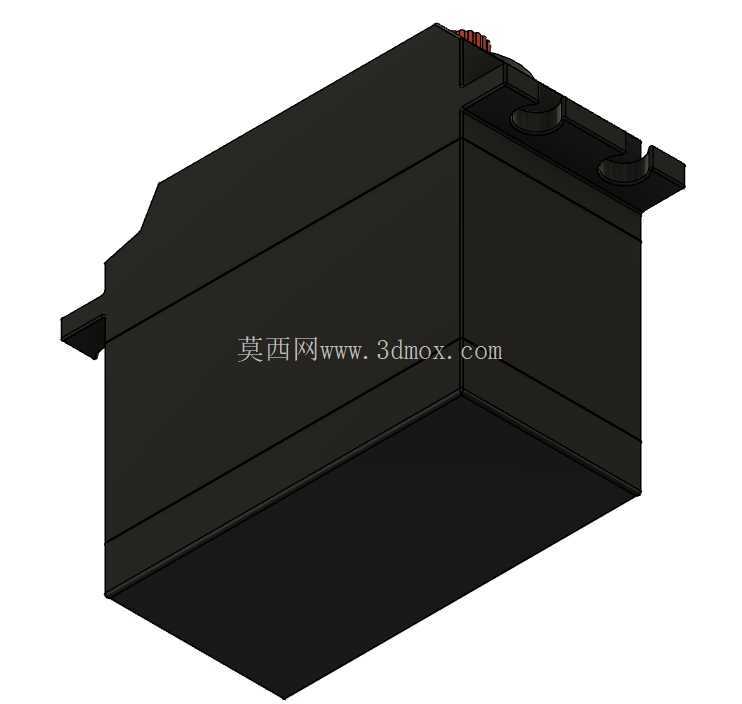

从外形尺寸与安装边界的维度来看，该伺服主体的长宽高尺寸完全匹配5010规格伺服的通用尺寸标准，主体截面为正方形，安装凸耳向外延伸的长度经过严格控制，当采用卧式安装时，凸耳不会超出主体宽度方向的预设安装空间；输出轴的中心位置相对于壳体安装面的高度公差控制在常规装配允许的范围内，设计人员在做整机布局时，可直接以该模型的输出轴中心为基准，设计负载端的传动结构，无需额外预留调整余量。壳体底部为平整安装面，可直接贴合在设备的安装平板上，不需要额外设计避让槽，降低安装基板的加工复杂度。需要明确的是，该结构仅覆盖伺服的外部壳体与输出轴外露部分，未包含内部的电机绕组、减速齿轮组、控制电路板等核心工作部件，因此仅适用于整机布局阶段的空间校核、安装位设计、外观干涉检查，不能直接用于伺服本身的生产制造或内部结构的逆向研发。在实际的工程应用中，设计人员可基于该外部结构快速完成设备的整体装配验证，确认伺服安装后与周边的传动件、结构件、走线槽不存在运动或静态干涉，大幅缩短前期方案设计阶段的建模周期，避免因为反复测量伺服实物尺寸导致的设计误差。对于刚接触小型自动化设备结构设计的从业者来说，这类标准化的外部结构模型也能帮助其快速理解伺服类执行件的通用安装逻辑，掌握执行元件与整机结构的适配方法，减少选型阶段的尺寸匹配失误。
