高帮踝足固定康复步行支具结构

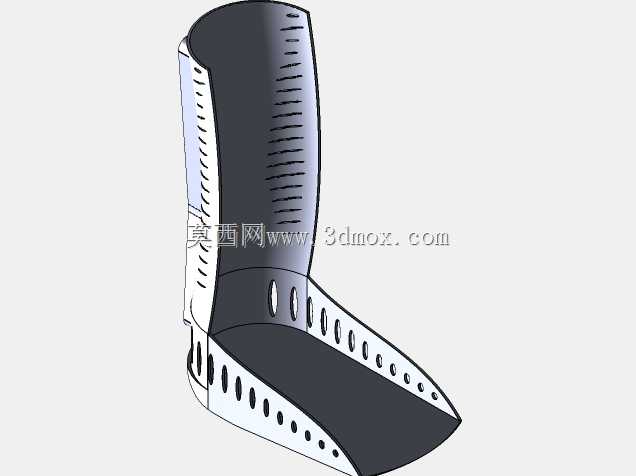

　　这款高帮踝足固定步行支具的三维结构，核心服务于下肢踝足损伤后的康复步行场景，覆盖踝关节扭伤、踝部骨折术后固定、韧带修复期负重行走、足踝矫形术后康复等临床与居家康复场景，替代传统石膏固定的同时，允许患者在康复阶段进行可控的负重行走，避免长期卧床带来的肌肉萎缩、关节粘连问题。从功能特性来看，支具整体采用高帮包覆设计，后侧硬质支撑壳体从 calf 中段延伸至足尖位置，形成连续的刚性支撑面，限制踝关节的内翻、外翻以及过度跖屈、背伸活动，同时保留适度的矢状面活动余量，适配康复期渐进式负重的训练需求；支具表面排布多组规则的椭圆型镂空槽，一方面降低支具整体重量，减少患者步行时的额外负重负担，另一方面提升穿戴时的透气性能，避免长期密闭包覆带来的皮肤闷热、压疮问题；支具内侧设置软质衬垫层贴合面，预留了绑带穿装的槽位结构，可通过不同张力的绑带固定适配不同腿围、足型的使用者，同时保证穿戴时的贴合度，避免行走过程中支具移位导致的固定失效。

　　设计思路上，整体采用一体化的壳体曲面建模逻辑，先通过人体踝足部位的三维扫描点云提取关键轮廓曲线，依次构建后侧支撑壳、足底承托板、内侧贴合面的基础曲面，再通过曲面加厚生成实体结构，所有镂空槽位均采用沿曲面法向拉伸切除的方式生成，保证槽孔边缘与壳体表面垂直，避免应力集中在槽孔边缘位置；壳体厚度从踝部铰接位置向上下两端逐步递减，在保证核心受力区域结构强度的同时，尽可能降低非受力区域的材料用量，兼顾强度与轻量化需求；足底部分做了加宽的平底设计，增大行走时的支撑接触面积，提升步行过程中的稳定性，避免穿戴时出现侧倾摔倒的风险。

　　从安装边界与尺寸适配来看，支具整体高度适配小腿中段至足尖的包覆范围，后侧壳体的开合结构预留了足够的穿戴操作空间，使用者可将足部从后侧开口放入支具内部，再通过绑带收紧固定，无需额外的复杂安装步骤；支具内部的容腔尺寸适配常规成人足型的长宽高范围，足尖位置预留了10mm左右的余量，避免行走时足尖顶到支具前端造成不适；踝部位置的曲面弧度贴合人体踝骨的凸起轮廓，在对应位置做了局部的内凹避让，避免穿戴时踝骨部位受到硬质壳体的压迫；足底的平面度公差控制在0.5mm以内，保证穿戴时足底受力均匀，不会出现局部应力过大导致的足底压痛问题。

　　在实际临床使用场景中，这类支具可根据康复阶段调整固定强度，术后早期可通过增加衬垫厚度、收紧绑带实现接近石膏的强固定效果，随着康复进度推进，可适当放松绑带、调整衬垫厚度，逐步增加踝关节的活动范围，帮助患者循序渐进恢复行走能力；支具的硬质壳体采用耐冲击的工程塑料材质设计，建模时已考虑材料的弯曲模量参数，壳体在承受正常步行体重载荷时的最大变形量控制在2mm以内，不会出现过度形变导致的固定失效，同时在受到侧向冲击时可有效分散冲击力，避免踝部受到二次损伤。建模过程中对所有边缘位置都做了R2以上的圆角处理，避免锐边划伤使用者皮肤或者勾扯衣物，所有镂空槽的边缘也做了倒角处理，提升穿戴时的舒适度。
