矫形足部固定支撑护具原型结构

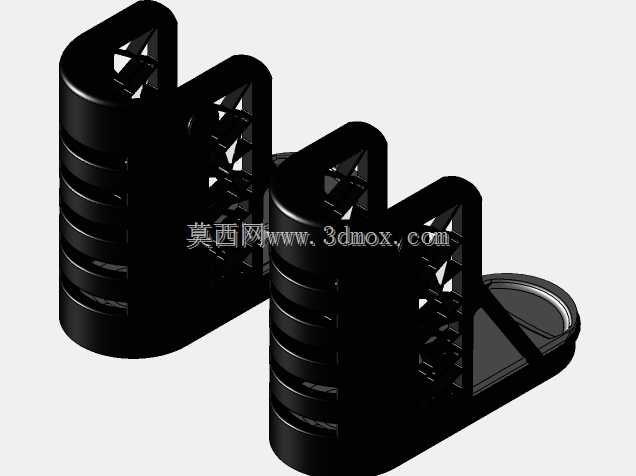

　　这款足部矫形支撑结构的设计，核心面向下肢康复阶段的足部姿态矫正需求，在临床康复场景中，主要用于踝足损伤术后固定、神经源性足下垂姿态矫正、轻度足内外翻的长期姿态干预，区别于普通软性护踝，该结构采用刚性框架搭配柔性贴合内衬的组合形式，能够在限制足部非预期内翻、外翻活动角度的同时，保留踝关节矢状面的合理活动度，避免长期刚性固定带来的关节粘连、肌肉废用性萎缩问题。从结构设计逻辑来看，外侧的刚性支撑框架采用镂空格栅结构，并非单纯为了减重，格栅的排布方向经过受力校核，沿着足部站立、行走时的应力传导路径布置，在足弓外侧、踝关节腓骨小头对应位置做了局部加厚处理，能够抵消行走过程中地面反作用力带来的侧向倾覆力矩，同时镂空结构可以大幅提升穿戴时的透气性，避免长期密闭穿戴引发的皮肤浸渍问题。

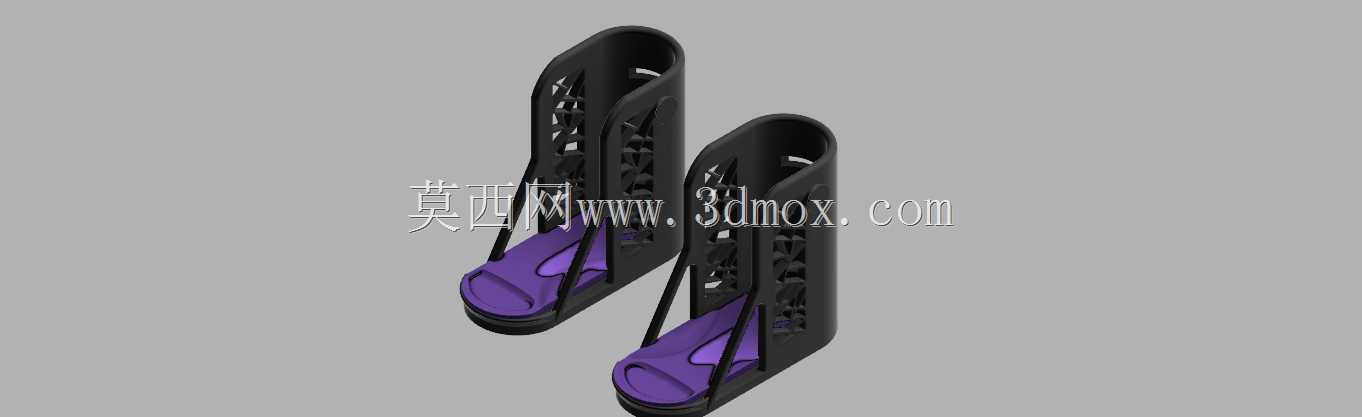

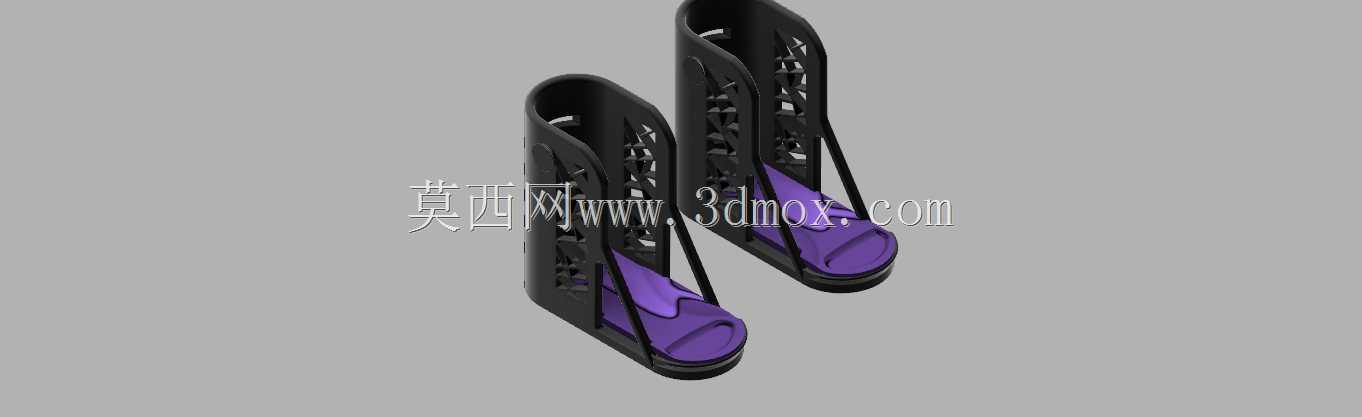

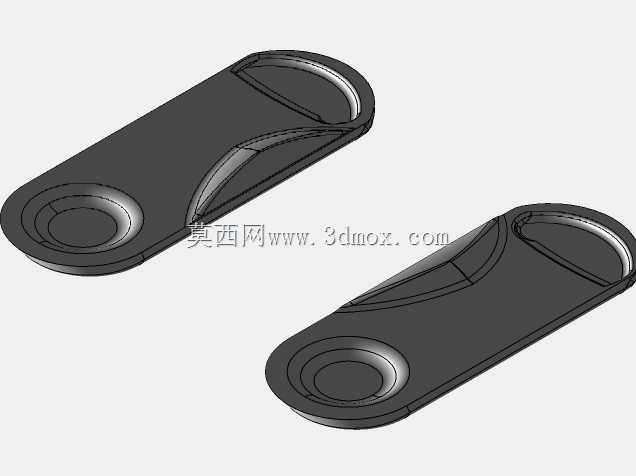

　　内衬的紫色柔性贴合层采用仿形曲面设计，完全贴合人体足背、足弓外侧的生理曲面，在跟骨位置做了半包式的承托结构，能够分散跟骨结节处的集中压力，对于长期卧床或行走步态异常的使用者，能够有效降低压疮的发生概率。框架与内衬之间采用嵌入式卡合结构，不需要额外的粘接或紧固件，方便根据使用者的足部肿胀程度更换不同厚度的内衬垫，适配不同康复阶段的穿戴需求。前端的绑带固定位采用开槽式设计，绑带穿过框架上的预留槽位后可以根据足背高度自由调节松紧，槽位的边缘做了R2的圆角过渡，避免绑带长期反复摩擦出现起毛、断裂的问题，同时槽位的位置避开了足背动脉的体表投影区，防止绑带拉紧后压迫血管影响足部血液循环。

　　从安装边界与适配尺寸来看，该结构的整体轮廓按照成人M码足部尺寸设计，长度方向适配230-250mm脚长，框架内侧的宽度预留了10mm的调节余量，搭配不同厚度的内衬可以适配不同足宽的使用者，框架底部的平面度控制在0.5mm以内，能够平稳放置在平面上，也可以搭配普通运动鞋垫使用，不需要额外定制专用鞋垫，降低了使用成本。在实际使用场景中，该结构既可以在康复训练时穿戴，辅助使用者建立正确的行走步态，也可以在夜间休息时作为静态固定支具使用，维持足部的中立位姿态，避免睡眠过程中足部不自觉内翻、外翻牵拉损伤部位。

　　设计阶段针对日常行走的受力工况做了简化校核，框架材料选用常见的工程塑料即可满足强度要求，镂空结构的筋条厚度设置为3mm，在承受1.5倍体重的侧向载荷时，最大变形量不超过1.2mm，不会出现框架断裂、过度形变失去支撑作用的问题。需要注意的是，该原型结构的部分尺寸尚未经过临床样本的迭代验证，针对不同程度的足部畸形，还需要调整支撑框架的矫正角度、内衬的压迫位置，比如针对重度足内翻的使用者，需要适当增加外侧框架的支撑高度，调整内衬在足舟骨位置的凸起高度，逐步施加矫正力，避免一次性矫正角度过大造成软组织损伤。在穿戴适配性上，该结构的后侧做了开放式开口设计，使用者不需要完全解开绑带就可以将脚从后侧放入支具，对于踝关节活动受限的术后患者，能够大幅降低穿戴时的动作幅度，减少穿戴过程中的疼痛感。框架的底部边缘做了15度的倒角处理，行走过程中不会剐蹭裤腿，也不会在地面拖动时产生卡顿。
