医用吞服式胶囊扫描检测设备结构设计

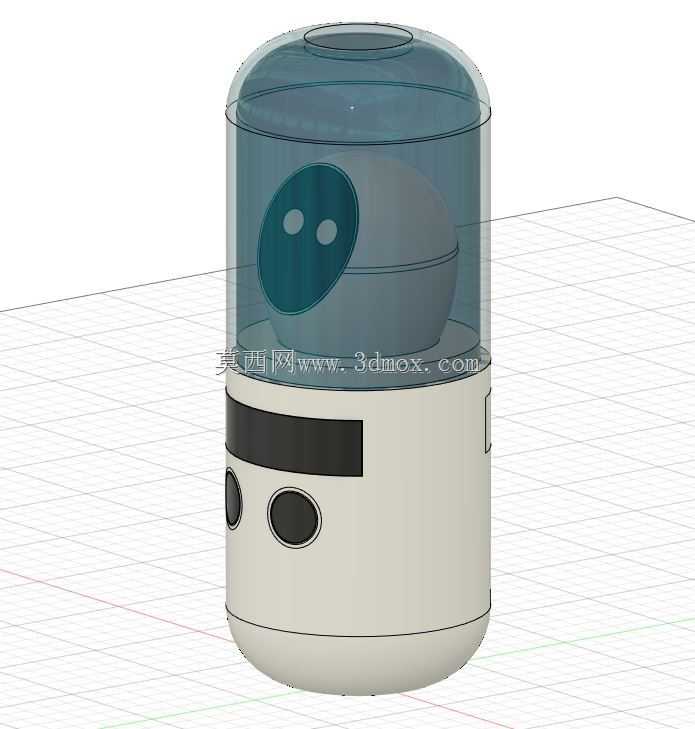

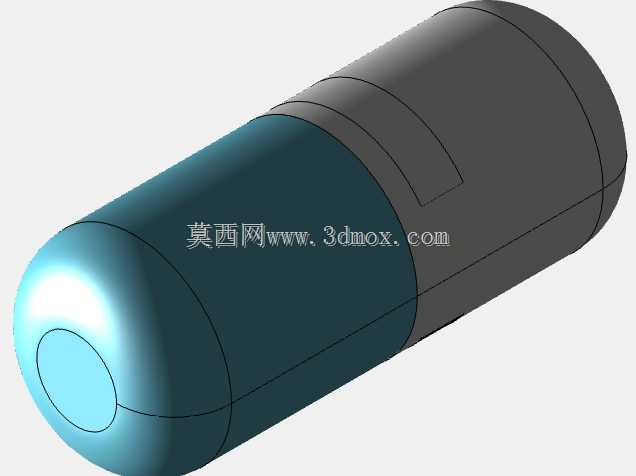

　　这款胶囊扫描设备的结构设计，核心围绕两类核心应用场景做了差异化的结构适配，一类是面向临床消化道检查的医用内窥镜胶囊配套扫描接收装置，另一类是面向制药生产线的胶囊制剂质量检测扫描单元，两类场景的功能需求差异，直接决定了整机的结构布局与外形边界。从临床端的使用场景来看，设备放置于消化科检查室的操作台面上，不需要做壁挂或嵌入式安装，因此整机底部做了微弧收边的平底结构，接触台面的位置预留了0.8mm的环形硅胶垫安装槽，避免设备放置时刮擦操作台表面，同时抵消检查室内人员走动带来的微幅振动，保证内部扫描接收模块的信号稳定性。设备上部采用半透明的PC材质穹顶罩，一方面是为了直观观察内部待使用或已回收的胶囊状态，另一方面穹顶的弧面结构可以减少信号遮挡，让内置的信号接收天线可以360度捕获吞服胶囊在患者消化道内传输的图像信号，不会因为金属外壳的屏蔽出现信号断连的问题。穹顶罩与下部主机身的连接采用旋扣式结构，不需要额外工具即可手动拆开，方便医护人员对内部舱室做常规清洁消毒，毕竟医疗场景下的设备接触消毒是高频操作，快拆结构能大幅降低日常维护的时间成本。

　　主机身正面的黑色环形区域是触控操作区，没有做突出的实体按键，整个操作面与机身外壳齐平，避免按键缝隙残留污渍，符合医疗设备易清洁的设计要求，两个圆形的开孔分别是状态指示灯与近距离感应模块，当医护人员将回收的胶囊靠近感应区时，设备会自动触发数据读取流程，不需要手动点选操作，减少交叉接触的风险。从制药检测端的适配性来看，这款设备的结构尺寸刚好可以嵌入制药生产线的胶囊出料工位旁侧，整机直径控制在180mm，高度260mm，不会占用过多的生产线安装空间，不需要对现有生产线做大规模改造即可加装。

　　设备内部预留的扫描舱可以单次容纳单批次抽样的胶囊样本，通过内置的光学扫描组件，对胶囊的外观完整性、表面污渍、装量差异对应的外形尺寸偏差做快速检测，扫描获取的数据直接同步到生产线的质控系统，一旦检测到缺陷胶囊，会直接触发下游的剔除机构动作。在结构设计的细节上，机身下部的配重块做了居中布置，重心落在整机中心轴线上，不管是台面放置还是生产线侧装，都不会出现倾翻的问题，机身外壳采用ABS医疗级材质，耐常见的医用消毒剂腐蚀，不会因为长期擦拭消毒出现外壳开裂、表层脱落的问题。内部的电路板安装位做了三层减震结构，在电路板与安装支架之间垫有2mm厚的硅胶减震垫，即便是生产线运行时的持续振动，也不会导致电路板上的元器件虚接，提升设备长期运行的稳定性。

　　穹顶罩的透光率做了精准调校，既可以让外部光线透入方便观察内部状态，又不会因为强光直射影响内部光学扫描组件的检测精度，避免出现误判的情况。设备的供电与数据传输接口全部布置在机身背面的下部区域，接口位置做了内凹设计，接线完成后线材不会突出机身外廓，避免台面放置时线材被剐蹭导致接口松动，同时接口处做了圆角过渡，不会割伤线材表皮。从实际使用的功能逻辑来看，两类应用场景的切换不需要更换硬件，只需要通过操作区切换对应的工作模式即可，医用模式下设备会自动调高信号接收的灵敏度，适配体内胶囊的弱信号传输场景，制药检测模式下会自动调高光学扫描的分辨率，适配胶囊外观缺陷的高精度检测需求，这种一体化的结构设计让设备可以覆盖两类完全不同的使用场景，不需要针对不同场景开发两套独立的外壳结构，大幅降低了开模与生产的成本。在安装边界的考量上，设备背面预留了两个M4的螺丝孔位，如果需要在生产线侧装，只需要通过两个螺丝即可将设备固定在生产线的型材支架上，孔位间距按照标准铝型材的槽距设计，不需要额外做转接支架，现场安装的效率很高。设备底部的硅胶垫是可更换结构，长期使用出现磨损后，只需要抠出旧的硅胶垫嵌入新的即可，不需要更换整个底座，降低后期的维护成本。
