230V线路用内嵌式电源滤波器结构

在工业控制、通讯终端设备的电气回路设计中，电源侧的传导干扰抑制是整机EMC达标的核心环节之一，这款内嵌式电源滤波器正是针对小功率设备板端/机壳内安装场景设计的干扰抑制元件，主要用于滤除交流供电回路中夹杂的共模、差模高频干扰信号，避免电网侧的尖峰脉冲、杂波串入设备内部的信号处理回路，同时也能阻隔设备自身开关电源、高频工作模块产生的干扰反向注入公共电网，满足各类电子、通讯类设备的电磁兼容测试要求。

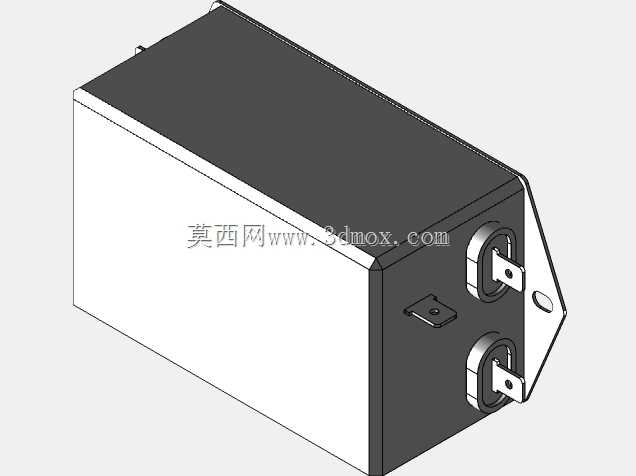

从结构设计来看，这款滤波器采用金属全封闭外壳，壳体分为黑白两部分的冲压拼接结构，金属外壳一方面可以为内部的滤波电感、电容元件提供物理防护，避免安装过程中磕碰损伤内部绕线与引脚，另一方面可以形成连续的电磁屏蔽腔体，阻断空间辐射干扰的耦合路径，提升滤波效能。外壳一端预留了带安装孔的固定折边，折边与壳体一体冲压成型，安装孔位适配M3规格的固定螺丝，安装时可直接通过折边将滤波器固定在设备内部的钣金支架或者机壳内壁上，不需要额外设计复杂的固定结构，适配紧凑空间内的安装需求。

接线端采用快插式插片结构，两个平行布置的插片为输入端，对应交流230V供电的火线与零线接入，插片尺寸符合通用快插端子的适配标准，现场接线时不需要焊接，直接压接对应规格的母端端子即可完成接线，能够有效提升产线装配效率，同时插片根部做了加强凸台结构，避免多次插拔或者接线受力后插片出现松动、脱落的问题。壳体侧面还预留了接地固定片，安装时可通过该固定片将滤波器金属外壳可靠接至设备保护地，既能够保障用电安全，也能为滤波回路提供稳定的参考地，进一步提升共模干扰的抑制效果。

从安装边界来看，这款滤波器整体为长方体构型，外形棱角做了小倒角处理，避免安装过程中锐边划伤操作人员或者损坏周边线材，整体体积紧凑，能够嵌入设备内部的狭小安装空间，不会占用过多的设备内部容积，适配小体积通讯终端、小型工业控制模块、桌面式电子设备的内部布局要求。设计过程中充分考虑了内嵌安装的适配性，壳体外表面没有突出的结构件，除固定折边外整体轮廓规整，在做设备内部布局时可以直接按照长方体外形预留安装空间，不需要额外避让突出结构，降低结构设计阶段的空间校核难度。

在实际应用场景中，这类滤波器通常布置在设备电源输入口的内侧，也就是交流进线进入设备后首先接入滤波器，再从滤波器输出端连接到设备内部的开关电源、供电回路，最大化发挥滤波效能，避免进线在设备内部过长引入额外的干扰耦合。对于通讯类设备而言，电源回路的杂波很容易通过供电线路串入射频模块、信号处理单元，导致通讯出现误码、信号丢包等问题，这款滤波器针对230V工频交流回路的干扰特性做了参数匹配，能够覆盖常用的工业、民用场景下的干扰频段，有效提升设备工作的稳定性。

建模过程中对滤波器的实际装配细节做了完整还原，包括壳体的拼接缝隙、插片的倒角与固定结构、安装折边的开孔细节、接地片的位置与尺寸都按照实物比例做了复刻，结构工程师在做设备整体布局时，可以直接调用该模型进行干涉检查、安装空间校核，不需要重新测绘建模，能够有效缩短设备研发阶段的结构设计周期。同时模型还原了快插端子的配合尺寸，工程师在做接线设计时，可以直接参考模型上的插片位置、间距来选配对应的接插件、规划走线路径，避免出现接线端干涉、线材长度预留不合理的问题。

不同于外置式滤波器需要在设备外壳预留开孔，这款内嵌式滤波器完全布置在设备内部，不会影响设备外观的整体性，同时也避免了外置接口带来的防护等级下降问题，适合对设备外观、防护等级有一定要求的应用场景。金属外壳的表面处理采用哑光喷塑工艺，既能够提升外壳的防锈耐腐蚀能力，也避免了金属外壳反光、导电碎屑掉落导致的内部短路风险，适配工业现场复杂的使用环境。
