LHDA阀门配套可堆叠鲁尔接头歧管

在小型流体控制回路的集成设计中，尤其是采用LHDA系列微型电磁阀搭建多通路控制单元时，管路的规整排布、安装空间的压缩一直是结构工程师需要重点攻克的细节问题，这类可堆叠歧管就是针对这类场景开发的配套连接部件。从实际应用来看，这类歧管多用于实验室分析仪器、小型医疗流体设备、桌面级气动执行模组这类空间紧凑、气液通路数量多的设备上，替代传统的零散接头与软管拼接方案，减少管路弯折带来的流阻波动，同时降低多接头拼接带来的泄漏风险。

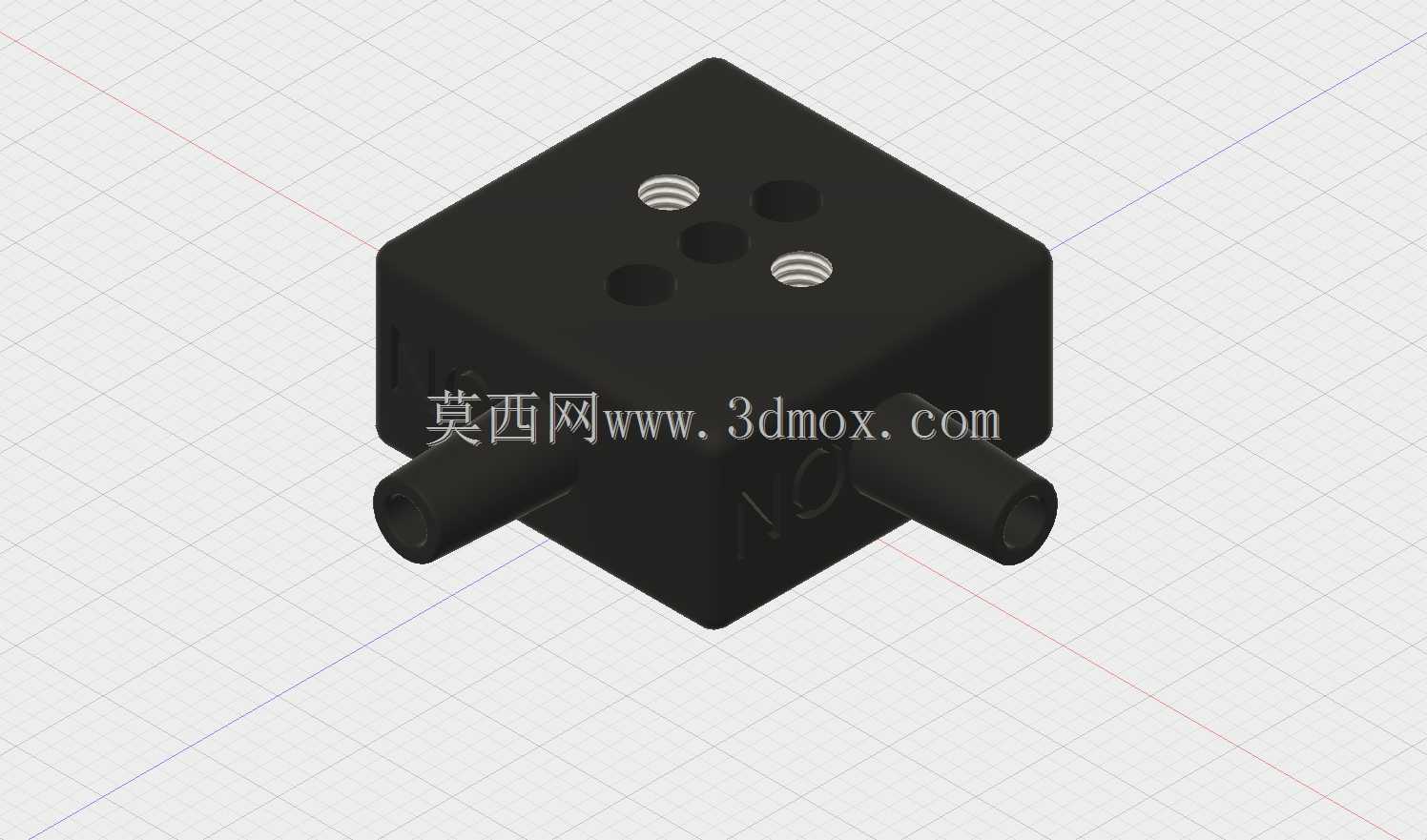

这款歧管采用方块式堆叠主体设计，主体为规整立方结构，这种结构的核心优势是可以根据实际通路需求，将多个同规格歧管沿轴向叠层组装，不需要额外设计定制安装基座，叠层后整体的安装孔位可以对齐，通过顶部的两个螺纹安装孔就能完成整组阀组与歧管的固定，大幅压缩多通路阀组的整体安装体积。主体两侧伸出的鲁尔接头是标准的公头接口，能够直接匹配常规的鲁尔母头软管，不需要额外的转接头件，在小流量流体回路中，鲁尔接头的锥面密封结构可以承受常规的低压气液输送工况，拆装也十分便捷，适合需要频繁更换管路的测试类设备场景。

从设计逻辑来看，这款歧管的顶面预留了四个孔位，其中两个为内螺纹孔，用于叠层组装时的锁紧固定，另外两个为光孔，是流体通路的对接孔，叠层安装时相邻歧管的通路孔可以通过密封圈实现端面密封，不会出现串液问题。主体侧面的鲁尔接头与内部通路垂直连通，每个歧管单元对应一路流体通路，工程师可以根据实际需要的通路数量，灵活选择堆叠的歧管数量，不需要针对不同通路数重新设计加工集成阀块，大幅缩短小批量设备的开发周期，也降低了非标阀块的加工成本。

在安装边界上，这款歧管的立方主体边长适配LHDA系列阀门的安装尺寸，叠层组装后整体的宽度与单只LHDA阀门一致，不会额外增加阀组的侧向安装空间，两侧伸出的鲁尔接头长度控制在合理范围，外接软管后的弯曲半径不会和周边结构产生干涉，顶部的螺纹孔深度满足叠层锁紧的强度要求，即使堆叠6-8层歧管，锁紧后的整体结构也不会出现松动偏移。内部通路的孔径匹配LHDA阀门的通径设计，不会因为歧管的通径突变造成流阻增大，影响流体控制的响应速度，尤其是在小流量精确控制的场景下，通路的一致性可以保证每一路的流量偏差控制在允许范围内。

实际选型使用时需要注意，这类带鲁尔接头的堆叠歧管适用于低压工况，输送介质为洁净的空气或者中性液体，不适合带有固体颗粒的介质或者高压工况，叠层安装时需要在每两层歧管的对接面加装适配的密封垫片，按照对角顺序锁紧顶部的固定螺丝，避免受力不均造成端面密封失效。和传统的集成式阀块相比，这种可堆叠的歧管方案灵活性更强，在设备开发阶段调整通路数量时不需要重新加工阀块，只需要增减歧管单元即可，能够大幅缩短样机调试的周期，在小批量定制化的流体控制设备中，这种方案的综合成本也远低于定制加工的集成阀块。
