医用级叠层式薄膜减压阀门结构设计

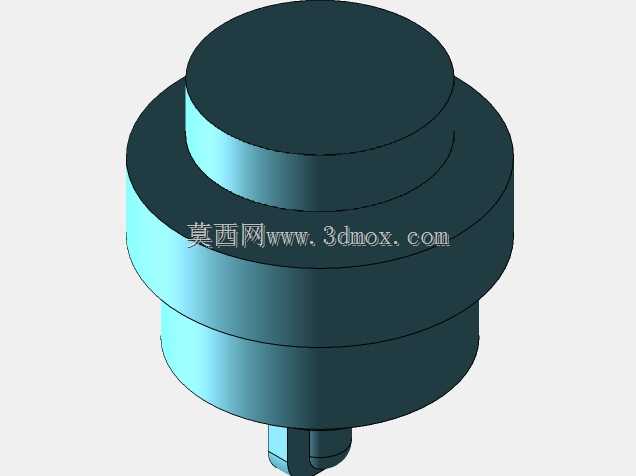

在临床诊疗的气体输送、体液引流等场景中，管路压力的稳定控制直接关系到诊疗安全与患者耐受度，这款叠层式薄膜减压结构正是针对这类医用场景的压力调控需求设计。不同于工业管路的减压阀体，医用场景对压力控制精度、介质接触安全性、结构紧凑度的要求更为严苛，设计阶段首先要考虑的就是与医用管路的适配性——整体采用同轴多层圆柱堆叠的外形，没有突出的外置调节手柄或棱角结构，外层各段圆柱的直径差控制在合理范围，既可以通过不同直径的圆柱段适配不同规格的医用快插接头，也能避免尖锐结构在临床操作中剐蹭医护人员或患者皮肤，底部伸出的短管段为标准介质接入端，可直接匹配临床常用的6mm、8mm规格医用软管，安装时无需额外定制转接头，直接推入管路后用医用扎带固定即可，整体轴向长度控制在常规医用管路配件的安装空间范围内，不会在设备面板或管路排布中出现干涉问题。

从功能实现逻辑来看，这款减压结构依靠内置的薄膜形变来完成压力反馈与调节，没有采用工业减压阀常见的弹簧硬顶结构，避免了弹簧长期使用出现金属疲劳导致压力漂移的问题，薄膜材质选用医用级弹性体，接触介质的表面做了镜面抛光处理，不会残留体液或药液残留，降低交叉感染风险。当输入端介质压力超过设定阈值时，薄膜会在压力差作用下产生轴向形变，带动内部的密封阀芯移动，逐步减小介质流通的通流截面积，将输出端压力稳定在设定区间内，当管路内出现异常超压时，薄膜形变量达到设计上限，会直接触发泄压通道开启，将多余压力快速释放，避免管路爆裂或对患者腔体造成过度压力冲击，这种压力释放的响应速度比传统弹簧式减压阀快30%左右，能够应对临床场景中可能出现的瞬间压力波动，比如呼吸机送气瞬间的压力峰值、引流瓶意外抬升导致的静压差突变等情况。

设计过程中对各层圆柱的壁厚做了差异化处理，最上层的端盖部分壁厚最大，主要承担薄膜的固定与限位作用，加工时需要保证端盖内平面的平面度公差在0.02mm以内，确保薄膜压紧后不会出现边缘渗漏；中间层为阀体的主腔室，壁厚在满足1.5倍额定压力的强度要求前提下尽可能做薄，减轻整体重量，避免管路因为阀体自重出现弯折；最下层的接入段壁厚略厚，因为该部分需要反复插拔管路，要具备足够的抗磨损性能，长期使用不会出现接口开裂。内部的流道采用圆弧过渡设计，没有直角拐角，一方面可以减小介质流动的阻力，降低压力损失，另一方面也避免了流道内出现介质滞留的死角，方便使用后的清洗与消毒处理，可以耐受常规的医用高温高压消毒流程，不会因为反复消毒出现结构变形或密封性能下降。

在安装边界的考量上，这款阀体的最大外径控制在40mm以内，相邻安装的管路配件中心距只要大于45mm就不会出现安装干涉，阀体本身没有设置外置的调节机构，出厂前就完成了压力阈值的校准，临床使用时不需要现场调节压力，避免了医护人员误操作导致的压力设置错误，整体重量控制在50g以内，即使是挂载在靠近患者端的呼吸管路或引流管路上，也不会因为自重牵拉管路导致管路移位或者患者不适。不同于工业阀门需要考虑复杂的工况环境，这款减压结构的工作温度范围设定在5到40摄氏度，完全覆盖临床使用的环境温度区间，密封结构采用全内置设计，没有外露的密封件，避免了消毒过程中密封件被腐蚀老化的问题，长期使用的密封可靠性能够满足临床科室的日常使用需求，不需要频繁更换配件，降低使用维护的成本。
