美国式创新 O2 分流器

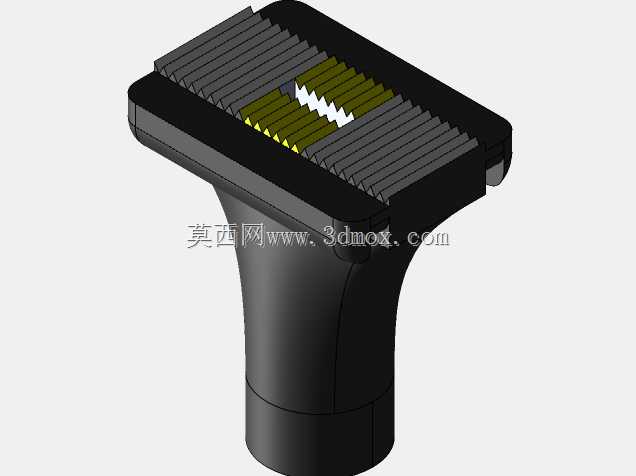

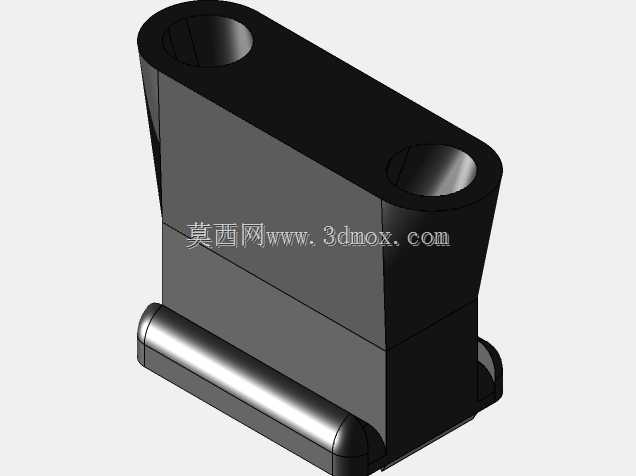

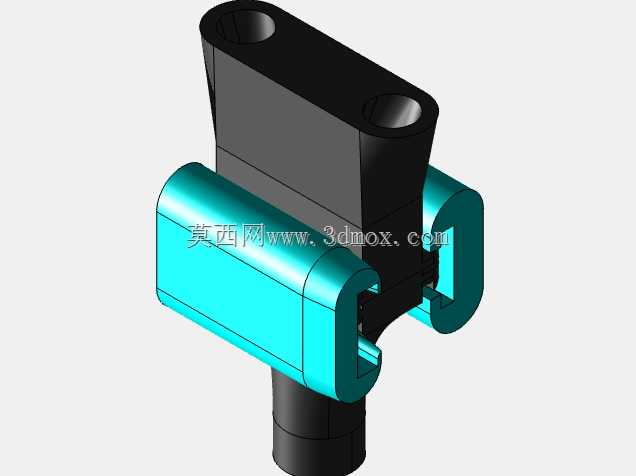

这是一个四段式分流器。接收来自储气罐的空气部分只有一个气道，末端呈矩形。圆形开口和矩形末端开口的表面积非常接近，以防止压力损失。末端表面有1毫米宽的齿，每个齿的长度是矩形长度的六分之一。这些齿与另一部分（即氧气分流器）末端的齿啮合。用户根据每位患者所需的氧气量调整两部分的齿啮合。请注意齿的颜色编码。红色齿（共6个）分别代表第一个接收孔的一部分。绿色齿（同样共6个）代表另一个接收孔。黄色齿代表输送氧气的矩形孔的长度。用户通过偏移齿的啮合位置（红色导管偏移6毫米，绿色导管偏移6毫米）来决定每个孔允许进入的氧气量。务必仔细观察分流器上的孔洞，并注意各部件的啮合是如何起到密封作用，以及保持其位置稳固和精确的。重要提示：要调整分流器（向患者供氧）的两个直径，请使用边界 1 中的草图 11。要调整接收储气罐部件（从储气罐向顶部供氧）的直径，请使用边界 1 中的草图 3。

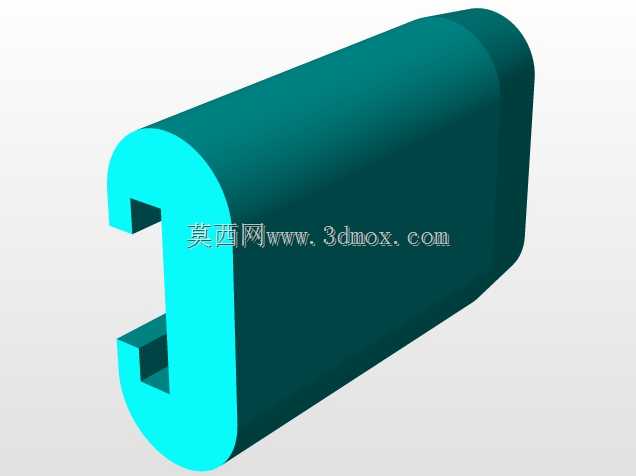

如果密封件干涉过大，请调整凸台拉伸 1 中的草图 3。零件网格划分完成后，将密封件滑入两侧的相应位置，确保压缩到位。
